【3Dプリント用STL・Blender】SwapPlate Cable Dock｜交換プレート式ケーブルホルダー［試作版］

ベースはそのまま。ケーブルに合わせて、プレートを交換。

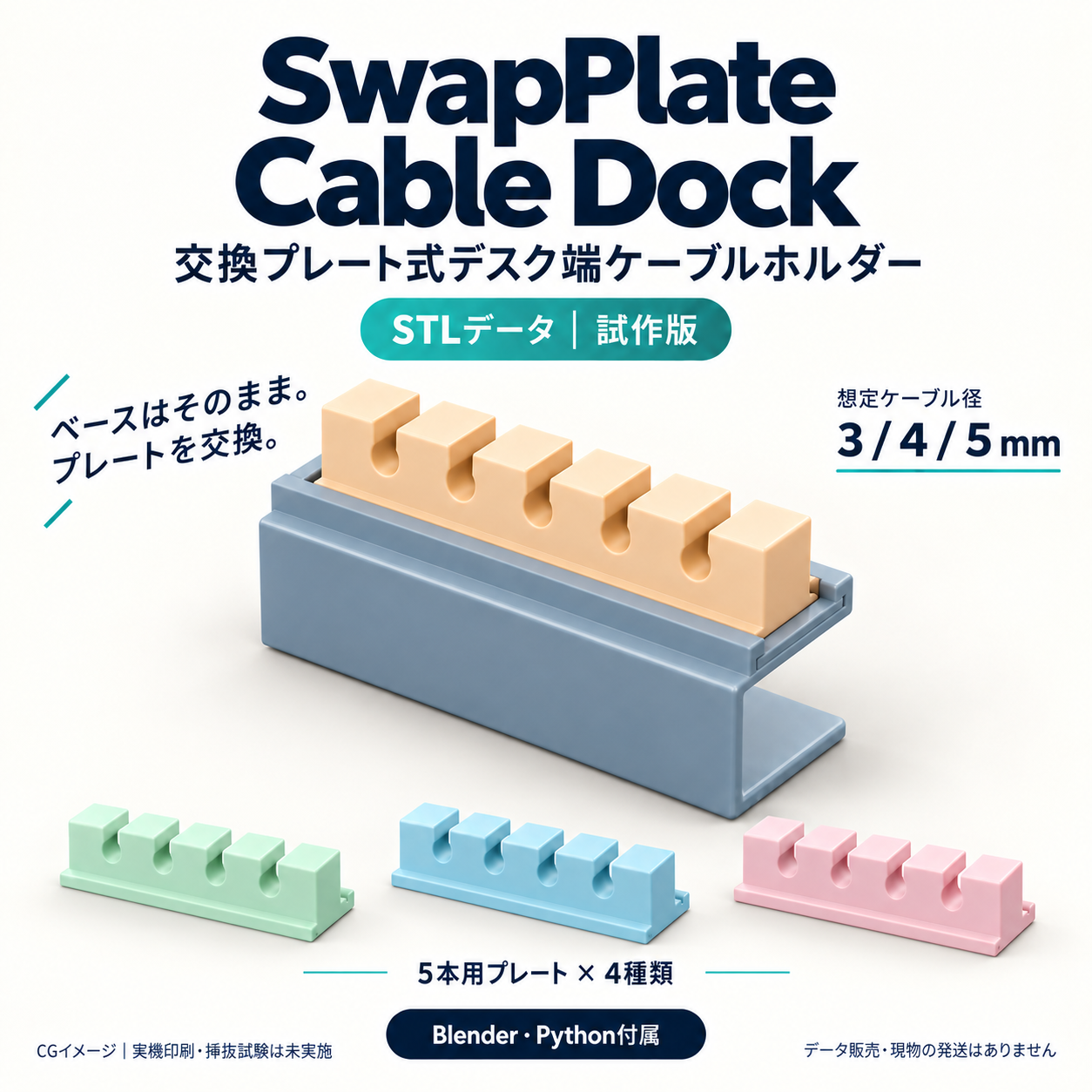

SwapPlate Cable Dockは、机端に取り付けるベースと、交換式のケーブル保持プレートを組み合わせた、3Dプリント用の設計データです。

プレートを横からスライドして交換する、シンプルな段付きレール構造を採用。ケーブル径に合わせて、4種類のプレートを使い分けられます。

【本商品について】

本商品は、交換機構の造形・調整を楽しむための試作版です。

完成品の販売ではありません。3Dプリンターでの出力と、印刷結果に応じた寸法調整が必要です。

実機印刷・スライス・挿抜試験は未実施です。工具なしでのスムーズな着脱を目標に設計していますが、現時点で動作や保持力を保証するものではありません。

【4種類の交換プレート】

各プレートでケーブル5本を保持する設計です。

・MIXED：3 / 4 / 5 / 4 / 3mm

・3MM：3mm × 5本

・4MM：4mm × 5本

・5MM：5mm × 5本

※数字は想定するケーブルの外径です。実際の適合は被覆の硬さや印刷精度によって変わります。

【寸法を調整して再生成】

Blender用Pythonスクリプトを同梱しています。

机厚、スライドの隙間などを変更して、モデルとSTLを再生成できます。

・初期設定の机厚：25mm

・机厚の変更範囲：15〜35mm

・ベース幅／奥行：75 × 30mm

・プレート幅／奥行：65 × 18mm

・プレート全高：14mm（取付部5mm＋保持部9mm）

・スライドの片側隙間：初期値0.30mm

【同梱内容】

・ベース用STL × 1

・交換プレート用STL × 4

・Blender用生成スクリプト generate.py

・組み立てプレビュー .blend

・寸法、印刷方向、調整方法を記載したREADME

・プレビュー画像、形状検査記録

【想定する印刷環境】

Bambu Lab A1 mini、0.4mmノズル、0.2mmレイヤー、PLAまたはPETGを想定しています。

サポートを減らせる構造を優先し、STLには推奨印刷方向を反映しています。まずベースとMIXEDプレートの2点で嵌合を確認してください。

【検証済みの内容】

・全STLの非多様体辺、面の向きの不整合がないこと

・4プレートの挿入開始、途中、装着位置での幾何学的な干渉がないこと

・机厚15mm／35mmへの変更でも生成できること

これらはデータ上の検査であり、実物の着脱や耐久性の確認ではありません。

【購入前にご確認ください】

・ダウンロード商品です。印刷物、ケーブル、フィラメントは付属しません。

・STLを印刷するだけならBlenderは不要です。スクリプトによる寸法変更にはBlenderが必要です。

・生成確認環境はBlender 5.2.2です。

・机への締め付け力を保証する構造ではありません。必要に応じて薄い滑り止めパッド等で調整してください。

・プレート入口側に抜け止めはありません。ケーブル荷重などによる抜けに注意してください。

・印刷設定や材質によっては、再調整・再出力が必要になります。

利用規約

SwapPlate Cable Dock 利用規約

試作版／2026年9月27日

1．対象

本規約は、本商品に含まれるSTL、Blenderファイル、Pythonスクリプト、および付属資料の利用条件を定めます。

2．許可する利用

購入者は、以下の目的で本データを利用できます。

・購入者本人による3Dプリントと使用

・購入者の家庭内、または所属する事業所内での使用

・上記利用に必要な寸法変更、形状変更、スクリプトの改変

・造形物の写真や動画の公開。収益化された投稿を含みます

写真・動画へのクレジット表記や利用報告は任意です。

3．印刷の外注

購入者自身が使用する造形物の製作に限り、印刷業者へ必要なSTLを渡すことができます。

共有は製作に必要な範囲に限定し、業者による目的外利用や再配布を認めない条件で依頼してください。

4．禁止する利用

別途許諾がない限り、以下を禁止します。

・本データまたは改変データの再配布、販売、共有

・第三者がダウンロードできる場所へのアップロード

・本データまたは改変データを使った造形物の販売、販促配布

・本データを使った第三者向けの印刷サービスの提供。ただし第3項の外注先としての製作を除きます

・元データを自分が制作したものと偽る行為

造形物の販売等を希望する場合は、事前にBOOTHのショップメッセージからお問い合わせください。

5．権利

購入によって、本商品に関する著作権その他の権利が購入者へ移転するものではありません。本規約に定める範囲で利用を許諾します。

第三者の権利や適用されるライセンスがある場合、本規約はそれらを変更しません。

6．試作データとしての提供

本商品は機構検証用の試作データです。実機印刷、挿抜試験、耐久試験は未実施です。

プリンター、材料、設定、机やケーブルの寸法によって結果は異なり、嵌合、保持力、耐久性、特定用途への適合を保証しません。使用前に、購入者の環境で確認してください。

7．不具合・問い合わせ

ファイル破損、同梱漏れ、商品説明と異なる内容があった場合は、BOOTHのショップメッセージからご連絡ください。

個別環境での印刷成功、寸法の個別調整、将来の機能追加や継続更新は保証しません。

8．キャンセル・責任

ダウンロード商品のキャンセル・返金は、BOOTHの取扱いおよび適用法令に従います。

本規約は、法令上認められる購入者の権利を制限しません。また、販売者の故意または重大な過失による責任など、法令上免除できない責任を免除するものではありません。

9．規約の変更

利用条件を変更する場合は、変更内容と適用日を明示します。購入済みデータの許諾範囲を、購入者の同意なく遡って縮小するものではありません。
