【STL】NP-F550バッテリーの取付台の3Dプリントデータ

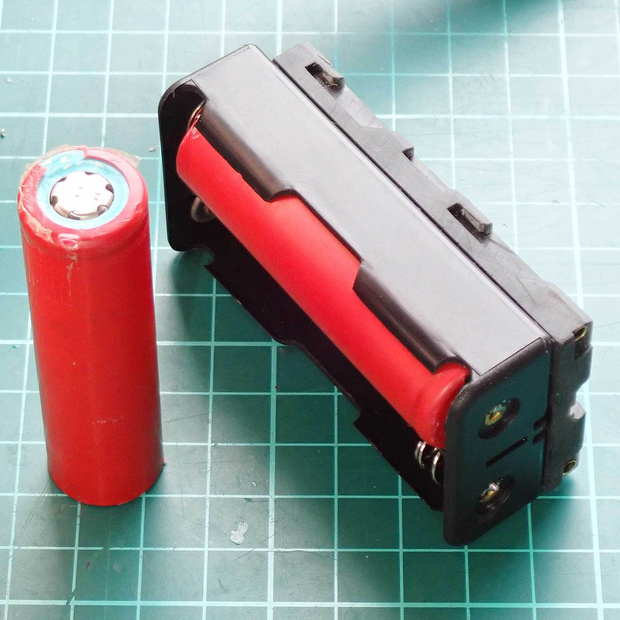

18650電池と18650ホルダーでNP-F550互換バッテリーパックを作る。

光造形+UVレジンで組立て組付け確認済、FDM出力は未検証です。

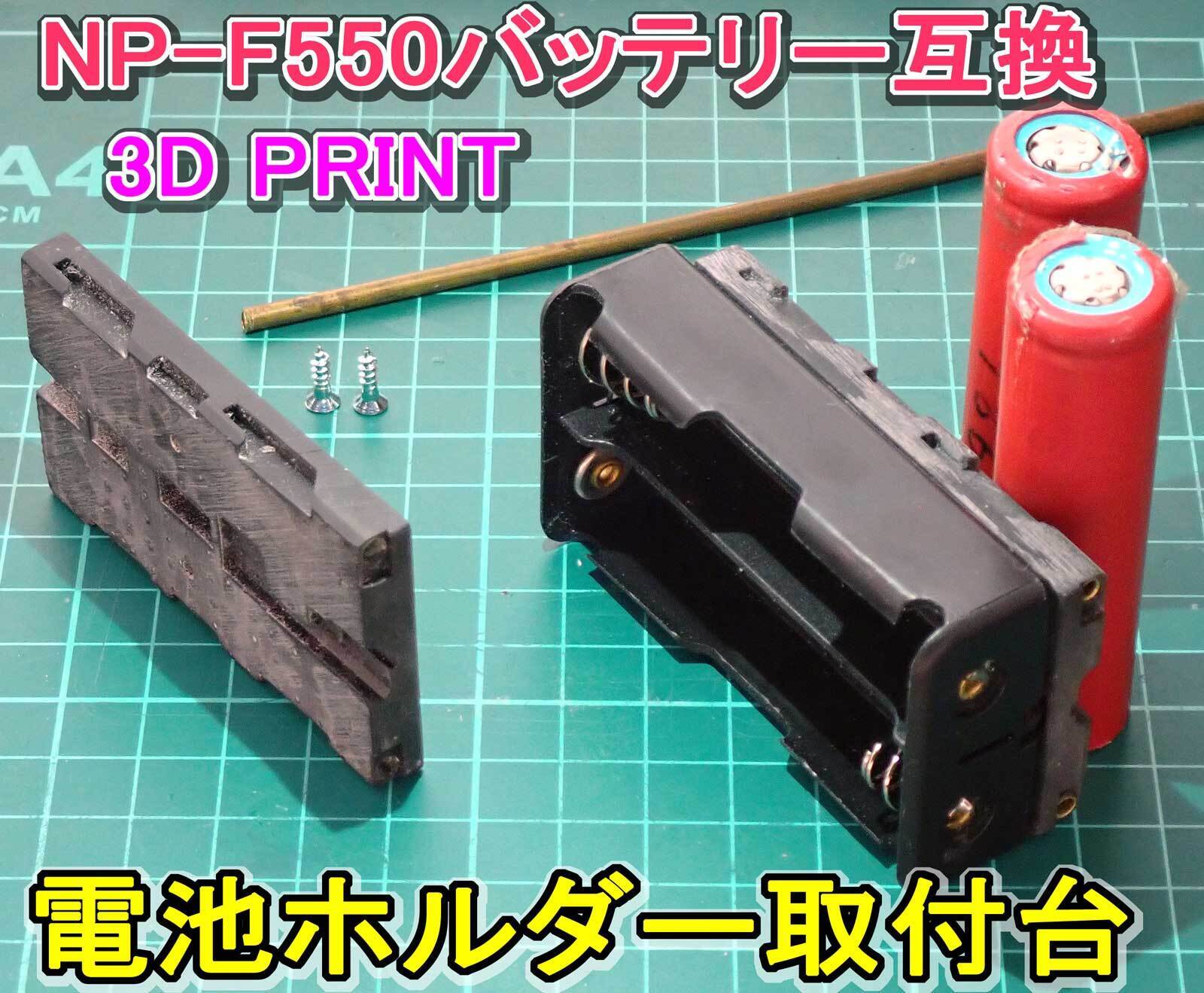

【準備】

＊3Dプリント作業一式

＊18650x2電池ホルダー......................1個

＊ヨビ2.4長さ10木ネジ(十字穴).......2個

＊18650電池.............................................2個

＊真鍮パイプ外径φ3.4内径φ2.1.......1個

＊パイプ切断工具(大きめのカッター)

＊穴開け器具一式(ドリルφ0.8)

＊紙やすり#180

＊はんだ作業一式

＊瞬間接着剤

＊十字穴用ドライバー

【作業】

zip内のTXTファイル参照

【ダウンロード内容】

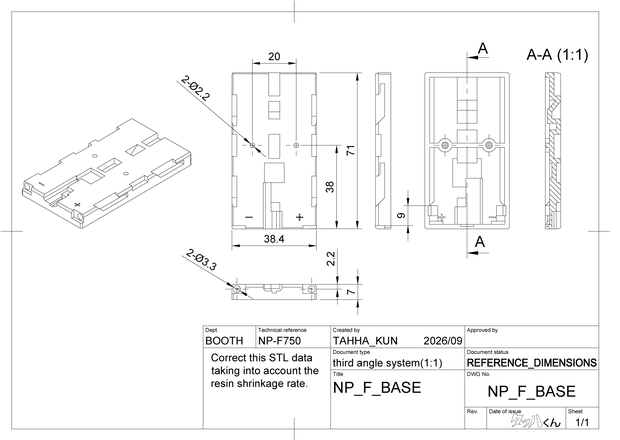

NP_F_BASE.zip.......取付台stlデータ

【注意事項】

※個人利用に限ります。完成品公開はYoutubeの動画をリンクしてくれれば私が喜びます。

※電源のみの構成です。保護回路が必要な時は各自追加してください。

※構造上、振動や衝撃で接触不良の電源切れが起きます。自己責任で使用願います。
