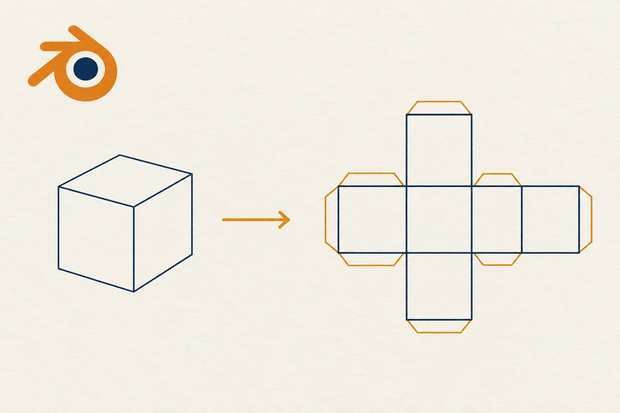

Truescale — Blender のモデルを、実寸のまま紙へ出すアドオン

コスプレ造形・衣装・紙模型・立体物の制作向けです。 Blender で作った形を、縮尺を掛けずに紙の型紙にします。

無料で配布しています。

■ できること

【型紙をつくる】

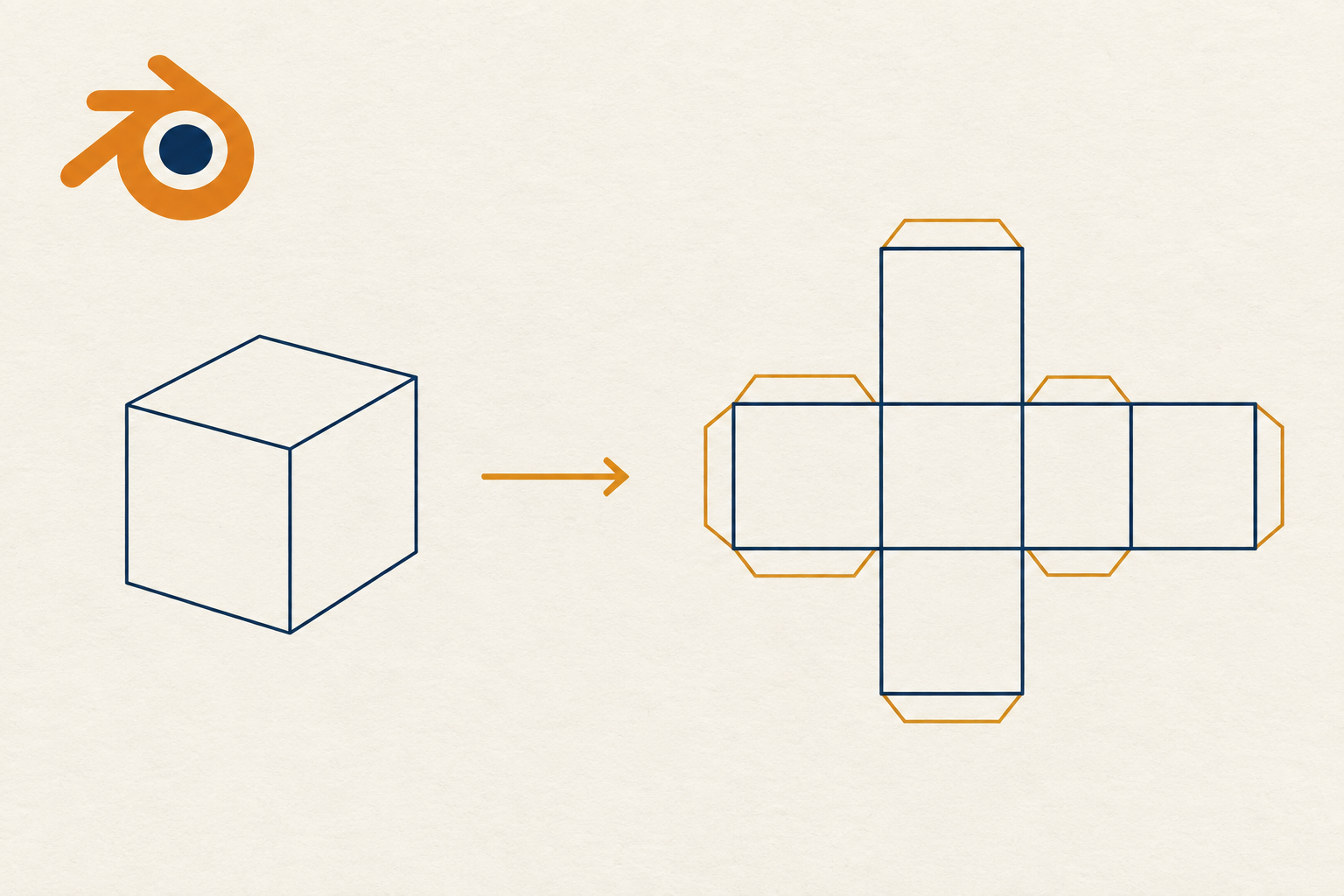

シームを入れたモデルを、実寸のまま平面へ開きます。

・実寸の型紙メッシュを作る ・合印、番号、文字、上方向の矢印、型紙ID（A/B/C…）を置く ・縫い代（輪郭を外へ広げた裁断線） ・糊代（貼り合わせる辺に付く、折って糊を付けるための台形） ・紙に並べる。1枚に入らなければ複数枚に分割 ・PDF（1ファイル）または PNG（300dpi）で書き出す ・型紙を普通のメッシュとして確定して残す

【三面図をつくる】

モデルを囲む箱を作って、外形寸法を表示します。

・箱と寸法を3Dビューへ重ねて表示（モデルを編集すると追従） ・正面・上面・側面・任意の4分割ビュー ・三面を1枚の用紙へ、指定した縮尺で並べた PNG ・1面だけの実寸 PNG

────────────────────────────

■ 縮めません

このアドオンは、用紙に収めるための拡大縮小を一切しません。

収まらないときは、 　・何枚に分割すれば刷れるか 　・どの用紙なら1枚で収まるか を出します。黙って縮めることはありません。

数パーセント縮んだ型紙は、切ってから気付くことになるためです。

分割したときは、貼り合わせに必要なものが各ページに入ります。

　・受け持ち範囲の枠（隣の紙と合わせる線） 　・合わせの印（重ねると隣の紙の同じ印とぴたり重なります） 　・実寸の目盛り（定規を当てて、縮んでいないか確かめられます） 　・タイル名（1-A、2-A…）と総数

目盛りを必ず入れているのは、印刷設定の「用紙に合わせる」で 数パーセント縮んでも、目では気付けないからです。 定規を当てれば分かるようにしてあります。

────────────────────────────

■ 実寸の基準は自分で決められます

シーンの Unit Scale をそのまま使うほかに、 「このアドオンの中だけで 1 BU を何ミリとして扱うか」を決められます。 シーン側の設定を触りたくないときに。

編集モードで長さの分かっている辺を1本選んで 「選択した辺を基準に実寸を決める」を押すと、 「この辺は 80mm のはず」と入れるだけで基準が合います。

────────────────────────────

■ 動作環境

・Blender 5.2 以降 ・入力は Mesh オブジェクト ・追加のインストールは不要です（Blender 同梱のもので動きます）

Blender 4.x では未検証です。5.2 固有の API は使っていないので 動く見込みですが、確かめていません。

────────────────────────────

■ 入れかた

ダウンロードした ZIP をそのまま用意します（展開しないでください）

Blender の 編集 › プリファレンス › エクステンション を開きます

右上のメニューから「ディスクからインストール」を選びます

ZIP を選びます

3Dビューの N パネルに「Truescale」タブが増えます

同梱の manual.html に、使いかたと困ったときの対処をまとめてあります。

────────────────────────────

■ できないこと（先にお伝えします）

・展開の歪み率を数字で見る手段はありません ・素材の厚みぶんの寸法補正は入りません ・SVG 出力はありません（PDF と PNG） ・三面図で出せるのは外接直方体の縦横高さだけです。 　「穴は左端から40mm」のような部分の寸法は出せません ・三面図は線画ではありません。ビューポートを撮っているので 　陰影のついた絵になります。隠線処理や公差はありません ・元モデルをリトポロジーすると、シームと糊代の設定は失われます

────────────────────────────

■ ベータ版です

実用できる状態ですが、まだベータです。 うまく動かないところ、分かりにくいところがあれば教えてください。

報告いただけると助かる内容： 　・どの操作を押したか 　・画面のスクリーンショット 　・Blender のコンソールに出たメッセージ 　（ウィンドウ › システムコンソールを切り替え）

────────────────────────────

■ ライセンス

GPL-3.0-or-later

・商用・非商用を問わず自由に使えます ・作ったものの権利は制作者のものです。このアドオンで出した型紙や 　図面をどう使っても構いません ・アドオン自体を改変して配布する場合は、同じ GPL で公開してください

ソースコードは ZIP にそのまま入っています（Python です）。

────────────────────────────

■ 更新履歴

v0.2.0 　・縫い代・糊代に対応 　・複数用紙への分割印刷（貼り合わせの目印・実寸の目盛りつき） 　・PDF 書き出し（分割しても1ファイル） 　・型紙を確定して普通のメッシュとして残せるように 　・型紙と三面図を1つのアドオンに統合
