色えんぴつセット【QvPen差し替えモデル】15色

缶のケースに入った色えんぴつのセットです。

15本の色えんぴつと2個の消しゴムが入っています。

色違いとして、標準カラー版とパステルカラー版の2種類のPrefabを同梱しています。

VRChatのワールドで使えるペンギミック「QvPen」の見た目を差し替えたものです。

QvPenを組み込んだ状態のPrefabを同梱していますので、ワールドのシーンに配置するだけで使えます。

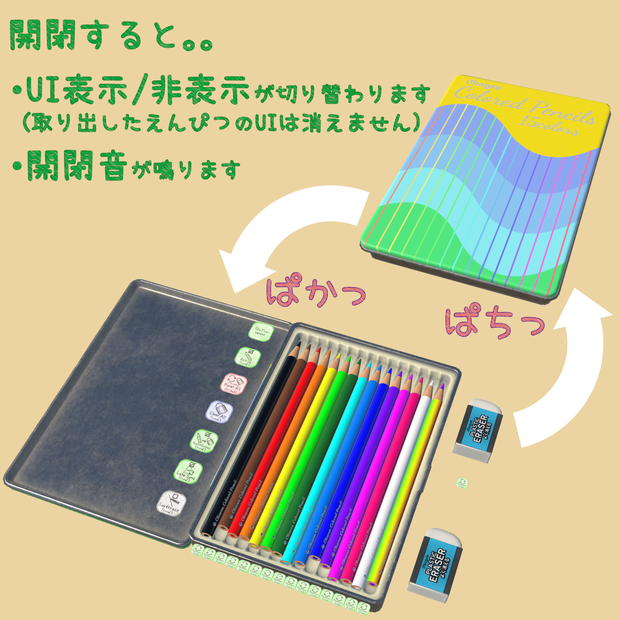

ケースのふたはUdonSharpで作ったギミックで開閉でき、開閉音も鳴ります。ふたを閉じている間はQvPenのUI表示が隠れるようになっています。

QvPenのボタンUIも色えんぴつで描いたような見た目に差し替えています。

Unity及びVRChatでの使用を想定していますが、fbxファイルおよびテクスチャファイルを同梱していますので、

モデルデータについてはゲームソフト等に組み込んで使用することも可能です。

※QvPenはureishi様が製作しているVRChat向けのペンギミックです。

　本パッケージにQvPen本体は含まれていませんので、配布元より入手のうえ、あらかじめ導入をお願いいたします。

　QvPen Ver 3.3.15にて動作を確認しています。QvPenにバージョンアップがあった場合、正常に動作しなくなる可能性があります。

QvPen https://65536.booth.pm/items/1555789

内容

◆Prefab

　◇ColoredPencils_QvPen：標準カラー版

　◇ColoredPencils_QvPen_Pastel：パステルカラー版

　2種類はギミックの内容は同じです。

　色えんぴつの色、ケースの色、消しゴムのパッケージ、ボタンUIのテクスチャが異なります。

◆色えんぴつの色

　◇標準カラー版

　　黒(Black), 茶(Brown), 赤(Red), 橙(Orange), 黄(Yellow), 黄緑(LimeGreen), 深緑(DeepGreen), 水色(LightBlue),

　　空色(SkyBlue), 青(Blue), 紫(Purple), ピンク(Pink), マゼンタ(Magenta), 白(White), レインボー(Rainbow)の15本

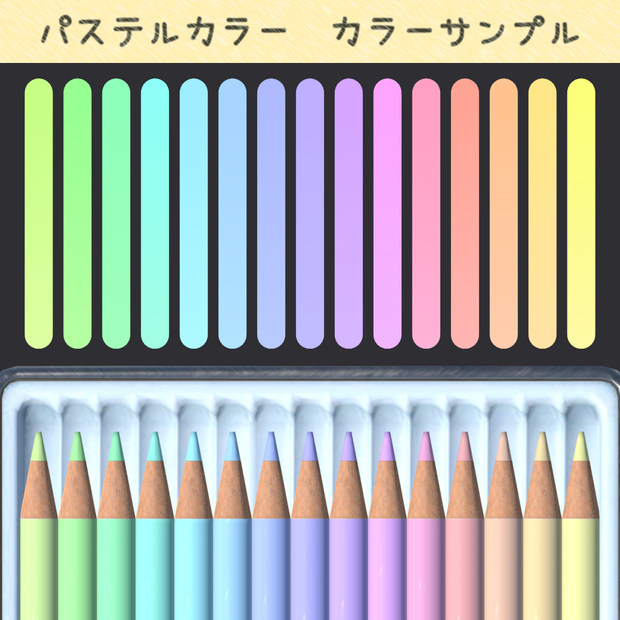

　◇パステルカラー版

　　黄緑(YellowGreen), 若草(LightGreen), ミント(MintGreen), 青緑(BlueGreen), 水色(LightBlue),

　　空色(SkyBlue), 藤(Wisteria), 菫(Violet), 紫(Purple), ライラック(Lilac), ローズ(Rose), 珊瑚(Coral),

　　杏(Apricot), 橙(Orange), 黄(Yellow)の15本

　ケースに並んでいる順に記載しています。カッコ内はマテリアル名とテクスチャ名です。

　2種類で同じ名前のマテリアルとテクスチャがありますが、それぞれ別のフォルダに分けて入れています。

　パステルカラー版は線の色にごく浅いグラデーションを設定しているため、1本の線の中で少しずつ色味が移り変わります。

　標準カラー版でグラデーションになっているのはレインボーの1本のみです。

◆ポリゴン数(三角ポリゴン) ※標準カラー・パステルカラーとも共通

　◇ケース本体：1766ポリゴン

　◇ふた：372ポリゴン

　◇色えんぴつ：1本あたり188～428ポリゴン(15本合計 4908ポリゴン)

　◇消しゴム：368ポリゴン(2個合計 736ポリゴン)

　◇Prefab全体：7782ポリゴン

◆ボーン：なし

◆マテリアル：

　◇色えんぴつ：15(1本につき1マテリアル) x2種

　◇ケース：1(本体, ふたで共通) x2種

　◇消しゴム：2(消しゴム2個とも同じ) x2種

　　※消しゴム使用時に一部発光するマテリアルに切り替わるため、2マテリアル使用しています

　◇ボタンUI：1 x2種

　◇自作カラー用サンプル：1(lilToonでセットアップしたもの)

◆テクスチャ:

　◇色えんぴつ：アルベドマップ 512x512を15本分 x2種

　　　　　　　　ノーマルマップ, メタリックスムースネスマップ 各512x512(30本すべてで共通)

　　　　　　　　このほか、着色前のアルベドマップと、自作カラー用のマスク画像を同梱

　◇ケース：各1024x1024 アルベドマップ, ノーマルマップ, メタリックスムースネスマップを版ごとに1組

　◇消しゴム：アルベドマップ 標準カラー版512x512 / パステルカラー版1024x1024

　　　　　　　ノーマルマップ256x256, メタリックスムースネスマップ64x64(2種共通)

　　　　　　　発光用のエミッションマップ1024x1024 x2種

　◇UI：QvPenのボタン用テクスチャを色えんぴつ風に描き直したもの 2048x2048(Unityへの読み込みは1024x1024) x2種

◆サウンド：ふたの開閉音2種(2種共通)

　◇Lid_Open.wav：ふたを開ける音

　◇Lid_Close.wav：ふたを閉じる音

◆シェーダ：同梱のマテリアルはUnity標準のStandardシェーダでセットアップしています。

お好みのシェーダに差し替えてご利用ください。

なお、色改変の補助用にlilToonでセットアップしたサンプルマテリアル(Pencil_Sample(lilToon))を同梱しています。

使い方は後述しています。

シェーダは同梱していませんので、サイトより入手をお願いいたします。

(以下のリンクの正確性を保証するものではありません。)

lilToon https://booth.pm/ja/items/3087170

◆UnityPackage内のフォルダ構成

■Oyasumisan

┗■ColoredPencils プレハブ(標準カラー版, パステルカラー版)

　┣■Materials マテリアル(ボタンUI, lilToonサンプル)

　┃┣■StandardColors 　標準カラー版の色えんぴつ, ケース, 消しゴム

　┃┗■Pastel 　パステルカラー版の色えんぴつ, ケース, 消しゴム

　┣■Models FBXファイル

　┣■Scripts ふたの開閉ギミック(UdonSharp)

　┃┗■Editor 　インスペクタ拡張(エディタでのみ使用)

　┣■Sounds ふたの開閉音

　┗■Textures テクスチャ

　　┣■StandardColors 　標準カラー版の色えんぴつとケース

　　┣■Pastel 　パステルカラー版の色えんぴつとケース

　　┣■Eraser 　消しゴム(標準カラー版)

　　┗■Eraser_CreamSoda 　消しゴム(パステルカラー版)

インストール及び使い方

1)VRChat向けのワールドを制作できるUnityプロジェクト(VRChat Worlds SDK導入済み)を用意してください。

2)QvPenをあらかじめ導入しておきます。

3)Oyasumisan_ColoredPencils.unitypackageをインポートしてください。

4)Oyasumisan/ColoredPencilsフォルダに、標準カラー版のColoredPencils_QvPen.prefabと、パステルカラー版のColoredPencils_QvPen_Pastel.prefabが入っています。

使いたいほうをヒエラルキーウインドウにドラッグ&ドロップします。

2つとも配置して、同じワールドで両方を使うこともできます。

なお、パステルカラー版は標準カラー版のPrefabバリアントとして作成しています。パステルカラー版だけをお使いの場合も、プロジェクトからColoredPencils_QvPen.prefabは削除しないでください。

5)配置したオブジェクト自体(ColoredPencils_QvPenまたはColoredPencils_QvPen_Pastel)の位置、回転とスケールを調整して、置きたい場所に合わせます。

6)ふたの開閉に関する設定は、ヒエラルキーウインドウで配置したオブジェクトの子にあるLidオブジェクトを選択し、インスペクタのPencil Case Lidの項目で行います。

設定の初期値は2種類とも同じです。

　◇Start Open

　　ワールドに入った時点でふたを開けておくかどうかです。初期状態はオフ(閉じた状態で始まります)です。

　　この項目を切り替えると、再生していない状態でもふたの向きがその場で切り替わります。

　◇Global Sync

　　ふたの開閉をほかのプレイヤーに同期するかどうかです。

　　オフにすると、ふたを開け閉めした人のところでだけふたが動きます。

　◇Switch Ui When Closed

　　ふたを閉じたときに、QvPenのUI表示を隠すかどうかです。

　　オフにするとふたの開閉のみ行い、UIは常に表示されたままになります。

　◇Open Duration

　　ふたの開閉にかかる秒数です。0にすると瞬時に開閉します。

　◇Play Sound

　　ふたの開閉音を鳴らすかどうかです。

　◇Open Clip / Close Clip

　　ふたを開けるとき、閉じるときに鳴らす音です。お好みの音に差し替えられます。

7)えんぴつの太さや線の色など、QvPen自体の設定を変更したい場合は、QvPenのドキュメントを参考に、配置したオブジェクトの子にあるQvPenオブジェクト以下を調整してください。

8)ワールドに入ったら、ふたに触れると開閉できます。

ふたを閉じている間は、QvPenの各種UIが隠れます。

ただし、ケースから持ち出されているえんぴつや消しゴムのClearボタンは、ふたを閉じていても表示されたままになります。

また、ふたを閉じている間は、ケースに収まっているえんぴつを掴めないようにしています。

持ち出し中のえんぴつはふたを閉じていても掴めます。

9)色えんぴつの軸の色を自分で作りたい場合は、Textureフォルダ内のPencil_User0.pngをマスクとしてお使いください。

白く塗られている部分が軸の色が乗る範囲です。

着色前のアルベドマップ(Pencil_AlbedoTransparency.png)のこの範囲を塗り替えたものが、同梱の30本のテクスチャです。

※サンプルマテリアル(lilToon)を使用した色えんぴつのつくり方

lilToonシェーダが導入されている場合、以下の手順で簡単に軸の色変更ができます。

(1)プロジェクトウインドウにて「Pencil_Sample(lilToon)」をクリックします。(オブジェクトにマテリアルを適用する必要はありません)

(2)メインカラー2ndにて色を変更またはテクスチャを設定します。

(3)最適化グループ内の「レイヤー2を焼きこみ」を行うことで、任意の色鉛筆のテクスチャができます。

ライセンスおよび規約

本データの著作権は作者であるお休みさんに帰属します。

可能なこと：

◆VRChatその他で使用するアバターやワールドなど、3Dモデルの一部に組み込んでの個人的な利用

◆モデル、テクスチャ、スクリプト等の改変

◆このモデルが映る状態での収益化動画の撮影、公開

◆ゲームソフト等の一部として、このパッケージのモデルデータを編集不可能な形態での再配布や販売

禁止すること：

◆このパッケージのモデルデータを編集可能な状態での再配布

ただし、製作者まで連絡いただければ個別に可否を判断します。

◆改変の有無にかかわらず作者を名乗る行為

◆政治、宗教活動、他者に対する誹謗中傷目的での使用

◆その他、製作者お休みさんが不適切な使用と判断した際には利用の停止を求める場合があります。

なお、QvPenの利用条件については、QvPenの配布元の規約に従ってください。

その他不明点がありましたら私まで問い合わせをお願いします。

Copyright (c) Oyasumisan(お休みさん)

更新履歴

Ver 1.0

初版
