製造BOM→案件別・図面一式パック｜図番・指定改訂・PDFを全件照合

BOM記載の図番＋指定改訂から必要PDFを抽出し、案件別ZIP、BOM抜粋、収録一覧、照合票、manifestまで全件再照合するローカル実行型ツールです。

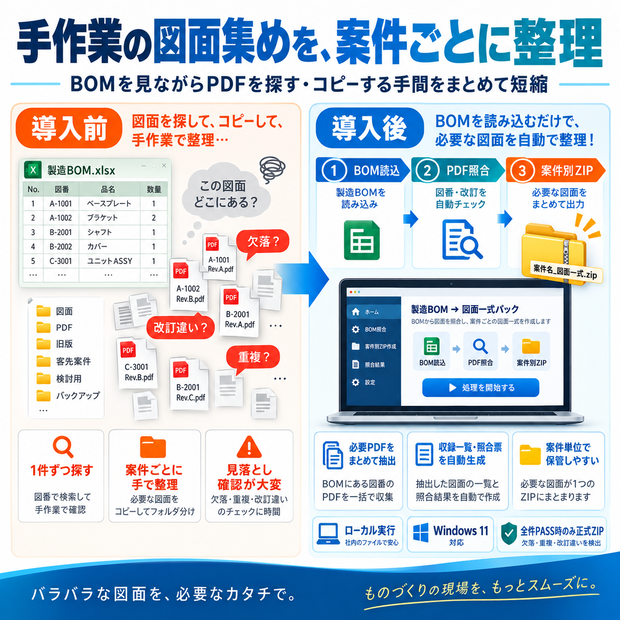

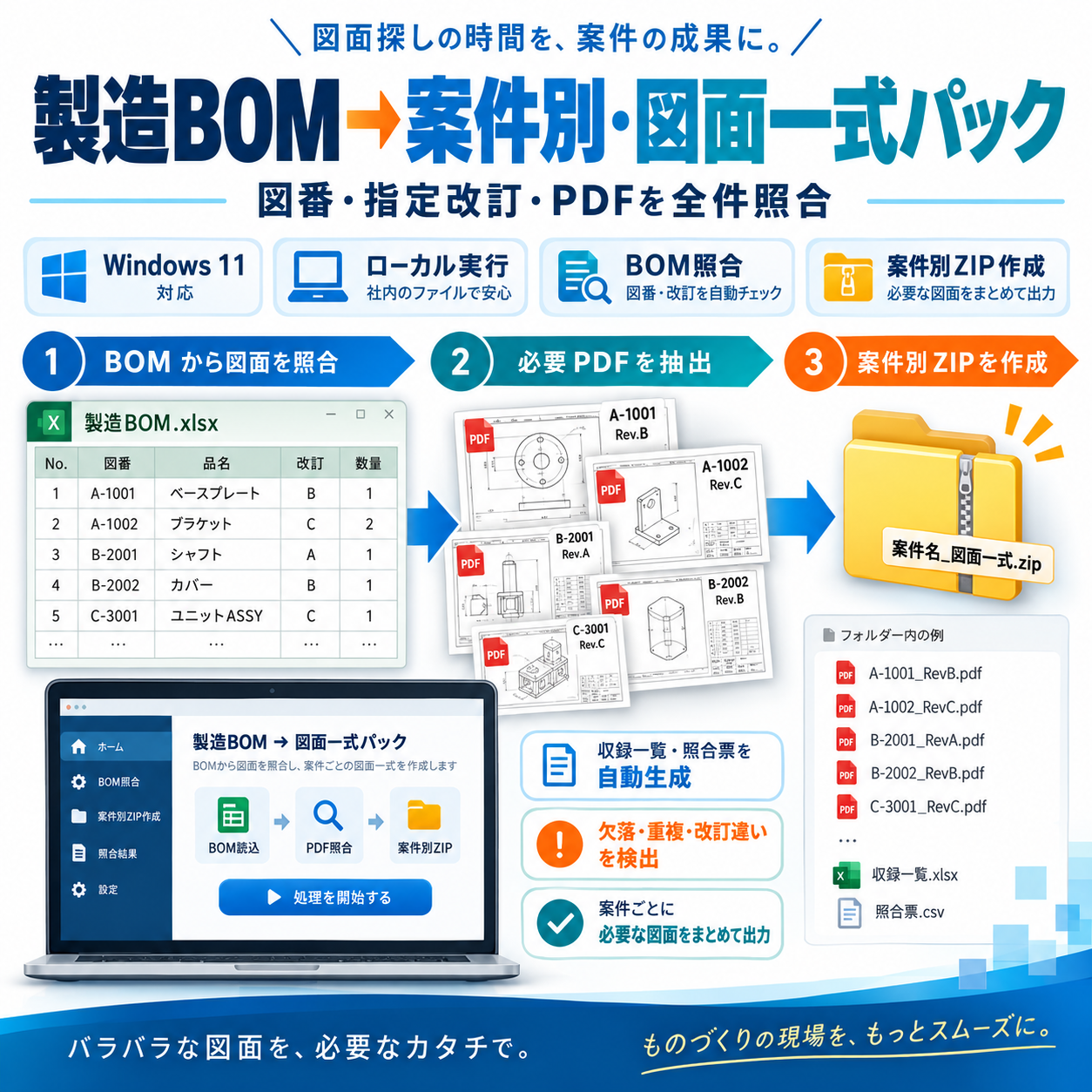

案件ごとにBOMを開き、図番と改訂を見ながらPDF図面を1件ずつ検索・コピーする作業を、入力検査から成果物再照合まで一工程にまとめます。

1シートの平坦なExcel／CSV BOMにある「図番＋指定改訂」と、購入者が画面で設定した命名規則から期待ファイル名を作り、選択したフォルダー内のPDFを照合します。

全件PASS時は、BOM記載分のPDF一式、BOM抜粋、収録一覧、照合票、機械再照合用manifest、完了記録を1つの案件別ZIPにまとめます。

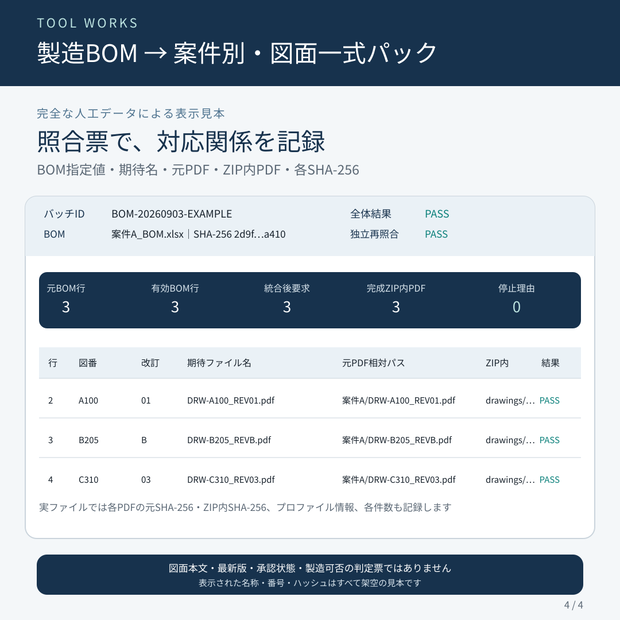

生成後のZIPを開き直し、元PDFとのSHA-256、件数、ファイル名、各記録の対応を独立再照合します。

欠落、複数一致、改訂違い候補、BOM重複、空欄、異なる改訂の混在、異常入力等が1件でもあれば、正式ZIPを生成しません。正常行だけの部分完成ZIPも作りません。

商品フォルダー内のHTMLをブラウザーで直接開く構成です。ログイン、外部API、クラウドへのデータ送信、CAD、Adobe製品は使用しません。

【主な機能】

・.xlsx／.csv BOMの入力検査

・図番列・指定改訂列・元行番号の保持

・有限選択式の命名規則と期待ファイル名プレビュー

・フォルダー直下／サブフォルダー検索

・欠落、複数一致、改訂違い候補、空欄、重複、異なる改訂混在の検出

・同一図番＋同一改訂の重複を停止、または出現行数として統合

・元PDFのファイル名とバイト列を維持したZIP収録

・BOM抜粋、収録一覧、照合票、manifest、完了記録の生成

・ZIP生成後の独立再照合

・設定プロファイルと処理結果JSONの保存

【対応環境】

OS：Windows 11

ブラウザー：Microsoft Edge／Google Chrome

起動：商品ZIPを完全展開後、product/index.html を直接開く

ネット接続：商品本体の処理には不要

外部ソフト：不要

【入力仕様】

・BOM：1シートの平坦な .xlsx または .csv

・CSV文字コード：UTF-8、UTF-8 BOM付き、Windows-31J（Shift_JIS）

・必須列：図番、指定改訂

・ヘッダー行：1～100行目から指定

・図面：.pdf／.PDF

・命名規則：画面の有限選択式で1規則を設定

・最大BOMデータ行数：3,000行

・最大統合後PDF件数：3,000件

・最大PDF総容量：500MiB

・最大完成ZIP容量：550MiB

【出力内容】

drawings/

　BOM要求に対応したPDF一式

records/

　BOM抜粋.csv

　収録一覧.csv

　照合票.csv

　manifest.json

　完了記録.txt

【利用手順】

1. 商品ZIPをPCへ保存し、すべて展開します。

2. docs/00_必ず最初にお読みください.md を確認します。

3. product/index.html をEdgeまたはChromeで開きます。

4. BOMを選び、形式・文字コード・ヘッダー行・図番列・改訂列を指定します。

5. 命名規則を確定し、図面フォルダーを選びます。

6. 事前診断を実行します。

7. 全件PASS後、正式ZIP候補を生成して独立再照合します。

8. 再照合PASS後、案件別ZIPと必要な記録を保存します。

【保証範囲】

保証範囲は、購入者が投入したBOMの図番＋指定改訂と、購入者が設定したファイル名規則との技術的一致に限られます。

PDF本文、最新版、承認・出図状態、BOMの業務上の正しさ、関連図面・添付資料の完全性、製造可否、印刷品質は確認・保証しません。正式ZIPがPASSしても、社内で定めた承認・出図・製造前確認を行ってください。

【対象外】

.xls、.xlsm、Googleスプレッドシート直接連携、階層BOM、複数シート、結合セル、数式依存、マクロ部品、外部リンク、暗号化xlsx、CAD、DWG、DXF、STEP、画像、複数命名規則、任意正規表現、複雑な置換、PDF本文解析、最新版推定、別改訂の自動採用、顧客別設定代行、個別開発。

【FAQ】

Q. データは外部へ送信されますか？

商品コードは外部API・ログイン・クラウドを使用せず、選択したBOMとPDFを端末内で処理します。OS、ブラウザー、クラウド同期フォルダー等の商品外の設定は購入者側で管理してください。

Q. PDF本文や図枠から最新版を判定しますか？

いいえ。PDF本文は解析せず、BOMの図番＋指定改訂と設定したファイル名規則を照合します。

Q. エラーのある行だけ除いてZIPを作れますか？

いいえ。異常が1件でもあれば正式ZIP全体を停止します。

Q. 自社用に設定やBOMを変更してもらえますか？

個別設定、データ整形、PDF整理、顧客別開発は含みません。購入者がガイドと画面の有限選択肢で自己完結して使用する商品です。

Q. xlsxとCSVのどちらを使えますか？

どちらも使えます。xlsxは1シートの平坦な表、CSVは対応文字コードのファイルが対象です。

【注意事項】

・ZIP内のまま起動せず、必ずすべて展開してください。

・商品フォルダー内のファイル名や配置を変更しないでください。

・処理中に元BOM・元PDF・プロファイル・フォルダー内容を変更しないでください。

・実企業・顧客のBOM、図面、完成ZIP、機密を問い合わせ先へ送らないでください。

・本商品はダウンロード形式です。返品・交換は販売ページの表示、BOOTHの規約および適用法令に従います。
