JPG to CAD Converter 簡易版 0.5.0｜画像図面を編集可能なDXFへ

JPG to CAD Converter 簡易版 0.5.0

画像図面を編集可能なDXFへ変換するWindows用ポータブルアプリです。

■ できること

・JPG / JPEG / PNGの白背景線画・図面を読み込む

・図面の線を抽出し、編集可能なDXFとして保存する

・OCRで見つけた文字を確認用の文字データとして扱う

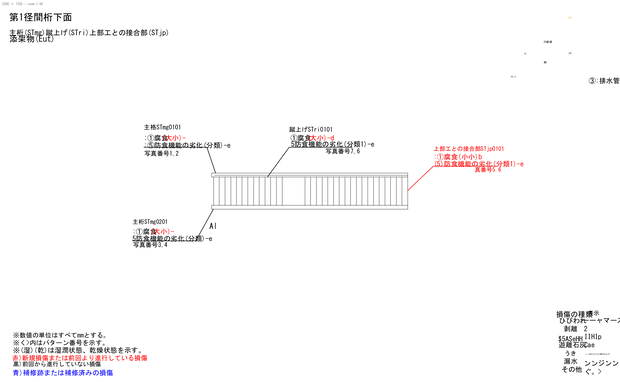

・STRUCTURE / TEXT / LEADER / DETAILをプレビューで確認する

・色別レイヤーのDXFを出力する

・画像の一部だけを変換する範囲指定に対応する

・処理をPC内で実行する（画像を外部サービスへ送信しない）

■ 向いている方

・まず画像図面→DXFの流れを使い始めたい方

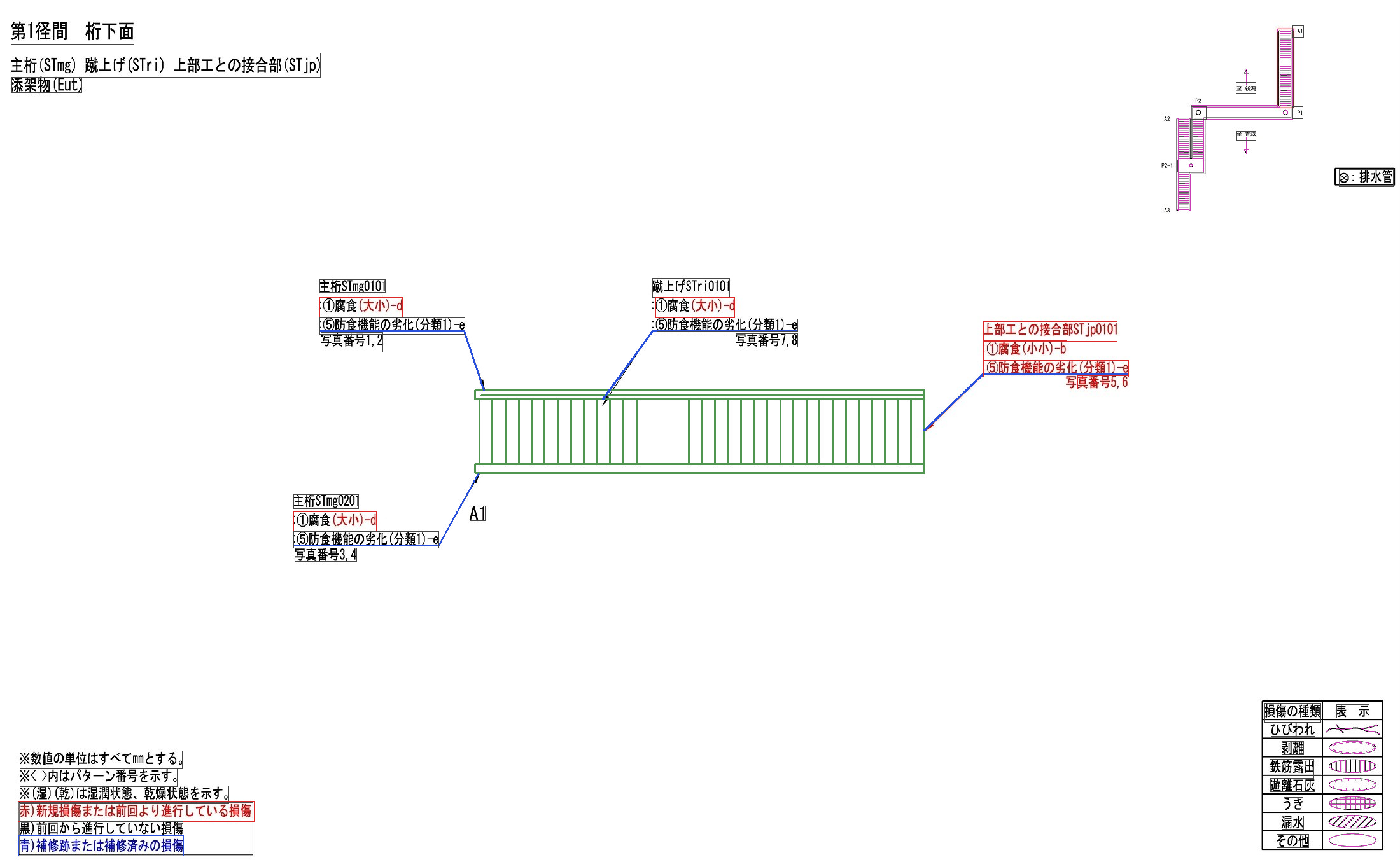

・橋梁点検図、構造図、道路平面図、損傷図などの線画を扱う方

・変換結果をCADで確認・修正する前提で、手作業の下書きを減らしたい方

■ 配布内容

・JpgToCad_Test_0.5.0-test_BOOTH.zip（Windows用ポータブル版）

・テスト版_購入後案内.txt

・共通_利用条件.txt

ZIPを展開し、フォルダー内のJpgToCad.exeを起動してください。EXEだけを取り出さず、同じフォルダーの_internalを含む構成で使用します。Python・Tesseractの追加インストールは不要です。

■ 重要な制限

・簡易版です。無署名のため、Windows DefenderやSmartScreenの警告が表示される場合があります。

・OCRは誤認識することがあります。文字の正しさは原画像とCADで確認してください。

・DXFの寸法・縮尺は自動で実寸化しません。CAD側で必要な調整を行ってください。

・画像にない線・文字・寸法を自動補完するアプリではありません。

・写真の遠近補正、3Dモデル化、DWGの直接出力、複数ページTIFFには対応しません。

・特定のCADでの表示・印刷・編集結果を保証するものではありません。

変換結果は必ず元画像と照合し、設計・点検・施工などの判断に使う前に利用者が確認してください。

■ サポート

購入後の質問は、購入履歴を確認できる状態でBOOTHのショップメッセージからお送りください。お問い合わせの際は、アプリのバージョン、Windowsのバージョン、入力画像の形式、表示されたメッセージを記載してください。機密図面は、事前の合意なく送らないでください。
