数値流体力学解析ツール SpecCFD v1.0

【完全オフライン動作】ブラウザで動く高速ボクセル数値流体力学解析ツール『SpecCFD v1.0』

💡 法人・個人事業主様へ

本製品（COMMERCIAL版）は買い切り型ライセンスとなっております。月額費用や年間保守費用などは一切発生いたしません。

多くの企業様の「小口経費（4万円未満）の決済枠」でスムーズに購入・即時経費精算いただけるよう、39,800円（税込）にてご提供しております。

配管・バルブ・ノズル・マニホールドの設計初期段階における圧力損失評価、水冷ジャケット・ダクトの流動均一化、医療機器・バイオ流体の血流評価、および試作回数の削減による開発工数の大幅なショートカット（タイパ向上）にぜひご活用ください。

📂 同梱ファイル

・index.html (本体ファイル)

・app.js (暗号・難読化処理されたプログラムコード)

・assets/ フォルダ (UIデザイン用スタイル、3D描画ライブラリ、WASM幾何エンジン、日本語フォントなど)

・js/ フォルダ (物理ソルバー、レンダラー、UIコンポーネント)

・css/ フォルダ (UIレイアウト・テーマスタイル)

・SpecCFD を起動.vbs (ダブルクリックでサーバーを黒い画面なしでステルス起動するWSHファイル)

・run.bat (起動制御バッチファイル)

・README.txt (取扱説明書 兼 利用規約)

💻 動作推奨環境

インターネット接続のない隔離されたセキュリティ環境でも完全動作します。

対応OS: Windows 10 / 11 (64bit)

推奨ブラウザ: Google Chrome / Microsoft Edge (最新版推奨)

ハードウェア:

・DEMO版：一般的なPCで動作可能（CPU解析）

・COMMERCIAL版：WebGPU対応のGPU搭載PC（NVIDIA GeForce等）で真価を発揮（超並列GPUソルバーによる超高速演算。非対応環境では自動的にCPU高速ソルバーへ安全にフォールバックします）

⚠️ ご購入時の注意事項（利用規約）

本ツールは「1ユーザー1PC（1ダウンロード）につき1ライセンス」のライセンス形態となっております。

ソースコード保護のため、内部コードは強力に難読化（暗号化）されています。リバースエンジニアリング、無断での組織外への再配布、改ざん、転売行為は固く禁じられています。

ボクセル近似による幾何離散化誤差や数値計算上の丸め誤差等が発生するため、解析結果の実務上の設計・製造・品質保証・臨床判断への適用は、お客様の自己責任において必ず実機による実験計測等の裏付けを行ってください。本ツールの利用により発生した損害について、製作者は一切の責任を負いません（詳細は同梱のREADME.txtをご参照ください）。

📊 製品概要

『SpecCFD』は、製造業・研究開発・医療機器工学における設計・評価業務を圧倒的に効率化するために開発された、インストール不要のポータブル3D数値流体力学（CFD）解析ツールです。

お持ちの3D CADデータ（STEPファイル：.step / .stp、または STLファイル：.stl）を画面にドラッグ＆ドロップするだけで、ブラウザ内で瞬時に均一な格子（ボクセルモデル）へ自動変換。

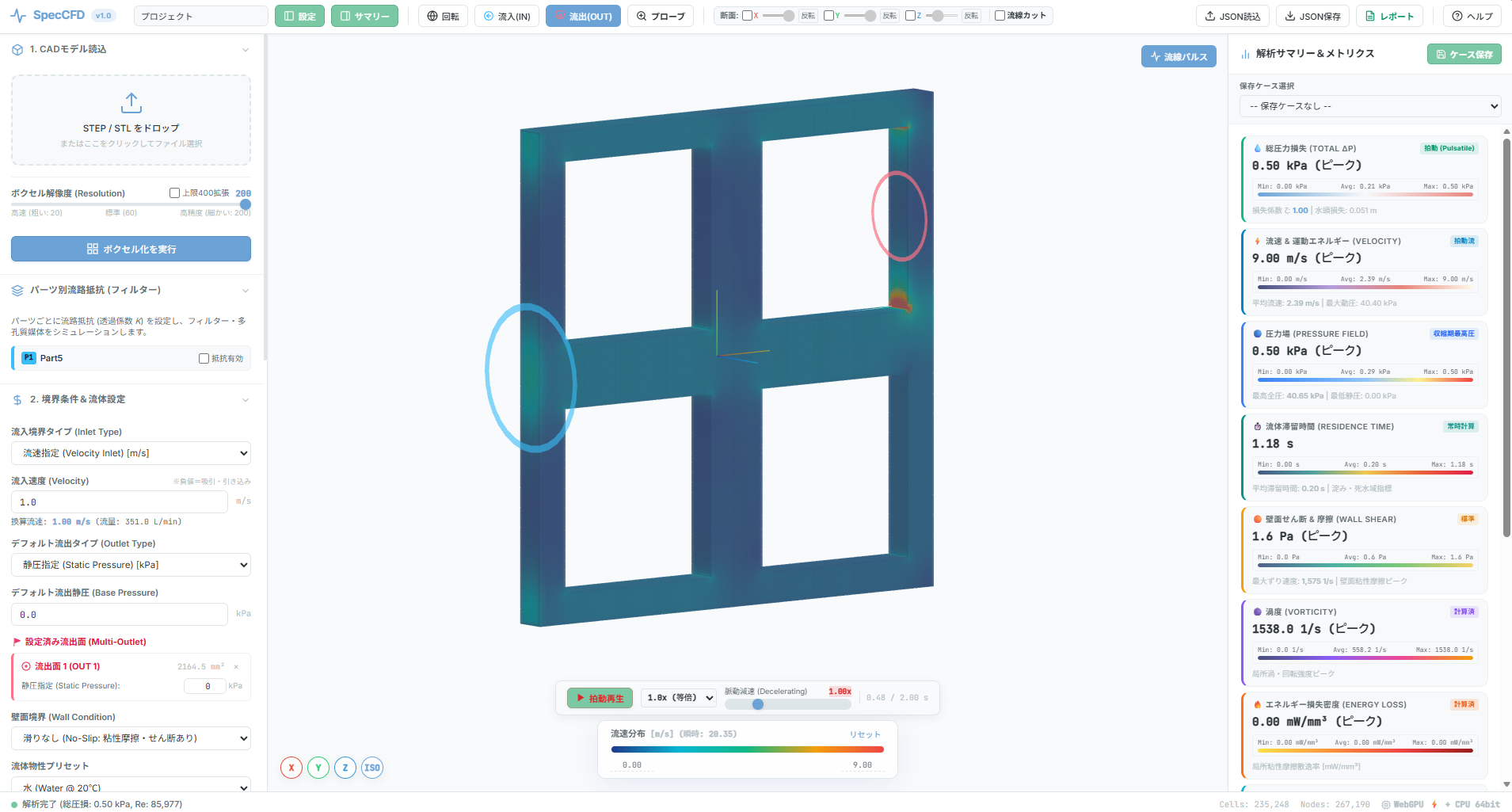

開口端面をクリックして流入・流出境界条件や流体物性を指定し、「解析実行」ボタンをワンクリックするだけで、流速分布、静圧・全圧、累積圧力損失（ΔP）、壁面せん断応力（WSS）、局所ずり速度、渦度、エネルギー散逸損失、滞留時間、光の流線アニメーションを瞬時に解析・可視化します。

📈 解析精度と物理的信頼性

本ツールでは、従来のデカルト格子CFDが抱えていた「階段状壁面による圧力ノイズ」を克服するため、ナビエ・ストークス方程式の弱形式に基づく「力学的エネルギー散逸定理（散逸仕事率と体積流量の平衡）」を採用しています。

円管ポアズイユ流（Hagen-Poiseuille）理論解との厳密一致：

円形直管における層流解析において、理論圧力損失および管中心最大流速（平均流速の2倍）と極めて高い精度（誤差数%以内）で一致することを確認済みです。

急縮小・オリフィス噴流における連続の式の成立：

断面積の急変する狭窄流路において、縮小比に応じたベンチュリ加速効果（ピーク流速の跳ね上がり）と圧力降下、下流での剥離・循環渦の形成を正確に捉えます。

生体・非ニュートン粘性モデル（Carreau-Yasuda）の極限漸近：

血液の流動解析において、低せん断域のゼロせん断粘度から狭窄壁面の高せん断域における無限せん断極限粘度への連続的な減粘挙動を教科書通りに再現します。

微小圧損から高圧樹脂流動までの自動最適化：

低流速時の微小圧損（数 Pa オーダー）における単位自動切替（Pa / kPa）から、200℃以上の溶融ポリプロピレン（PP）樹脂の高圧射出成形流動まで、破綻なくスケールする物理ソルバーを搭載しています。

🔒 設計現場で選ばれる「圧倒的な安全性」

一般的なクラウド型CAEツールとは異なり、本ツールは「完全ローカル（PCのブラウザ内）」で動作します。

・データの漏洩リスク・ゼロ: 解析した3D CADデータや解析条件、流速・圧力結果などがインターネットを通じて外部サーバーや第三者クラウドに送信されることは構造上一切ありません。

・高い機密性: 社外秘の新製品開発データ、防衛・軍事関連技術、特許出願前の幾何構造、顧客との秘密保持契約（NDA）対象データも安全に解析できます。

・社内セキュリティ規程もクリア: ソフトウェアのインストール権限が厳しく制限された社用PCでも、ZIPフォルダを解凍してVBSファイルをダブルクリックするだけで即座に使用可能です。

✨ 主な機能と特徴

・超簡単3D読込: 製造業標準の STEPファイル（.step / .stp）および STLファイル（.stl）のドラッグ＆ドロップに完全対応（WebAssembly occt-import-js による高速ローカルテッセレーション）。

・メッシュ失敗率ゼロの直感的ボクセル化: どんなに入り組んだマニホールドや微細流路であっても、光線交差法（Ray-Casting）により瞬時に格子化。メッシュ生成エラーによる工数ロスを根絶します。

・直感的3D境界条件設定: 3Dビューポート上の開口端面をクリックするだけで、流入面（流速指定・体積流量指定）と流出面（静圧指定・自由流出）を設定可能。複数流出分岐（マルチアウトレット）の流量自動分配計算にも対応。

・多彩な作動流体 ＆ 非ニュートン粘度モデル: 水、空気、血液、機械油、PP樹脂などを標準プリセット。温度に応じた密度・粘度の自動補正、Carreau-Yasudaモデル、べき乗則（Power-Law）モデルを完備。

・拍動流（Pulsatile Flow）解析モード: 大動脈波形、冠動脈波形、正弦波の心拍動流に対応。ウォマズリー数に基づく境界層位相遅れと局所反転モデルを搭載。

・生体血流指標（Biomedical Metrics）: 動脈硬化リスク部位を特定する振動せん断応力指数（OSI: 0.0〜0.5）、時間平均せん断応力（TAWSS）、赤血球破壊を評価する溶血リスク指数（IH）を自動算出。

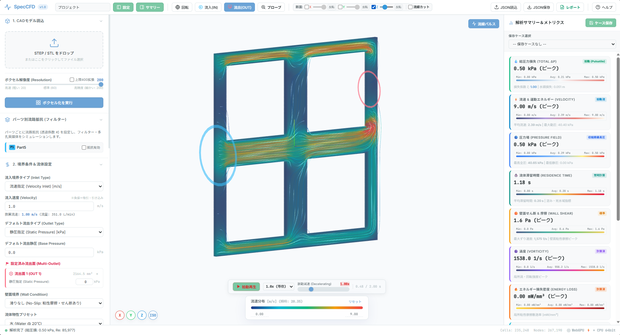

・サイバーパンク調・光の流線パルス可視化: 黄金比準モンテカルロ数列による均一播種とGPU頂点シェーダーにより、主流部から壁面境界層まで息づくような光の粒子パルスアニメーション（60fps）を描画。

・断面表示 (リアルタイム・スライサー): 流路内部の死水域や渦構造を、X/Y/Z軸スライダーでリアルタイムにクリッピング観察可能。

・局所プローブ・Hotspot診断: 気になるボクセルをクリックするだけで、局所流速、静圧、せん断応力、滞留時間をピン留めし、空間プロファイルグラフを即座に表示。

・マルチパーツ多孔質抵抗モデル: フィルターやハニカムメッシュなどの多孔質体をアセンブリパーツごとに異なる抵抗係数としてマクロモデル化可能。

・全自動・超高解像度PDFレポート出力: 3Dビューの多角アングルキャプチャ、断面スライス図、カラーバー目盛り、総合物性サマリーを美しく統合した全10〜18ページの本格的エンジニアリングレポートをワンクリックで生成。

🛒 エディションのご案内（用途に合わせてお選びください）

※現状はDEMO版はありません。

① 【お試し無料】DEMO版 (体験版)

まずはPCでの動作確認や、ボクセルCFDの操作感・表示速度を体験したい方向けのフリープランです。

価格: 0円 (無料)

機能制限:

❌ ボクセル解像度は 50固定（変更不可）

❌ 作動流体は「水（常温20℃）」のみに固定（温度変更や非ニュートン流体設定は不可）

❌ 境界条件は 流入1箇所・流出1箇所のみ（複数流出分岐設定は不可）

❌ 拍動流（Pulsatile Flow）解析機能は非搭載（定常流解析のみ）

❌ 断面表示（クリッピング）機能は非搭載

❌ 表示モードは「流速分布」「圧力損失」のみ（壁面せん断応力、渦度、エネルギー損失、滞留時間、OSI、溶血リスク等は非表示）

❌ 光の流線パルス可視化機能は非搭載

❌ 局所プローブ診断機能は非搭載

❌ 「結果JSON」「条件JSON」のエクスポート・ケース保存機能は非搭載

レポート制限: PDF出力時に各ページの背面に「DEMO版 / 商用利用不可」の濃い赤の透かしマークが強制挿入されます。

商用利用: 不可

② COMMERCIAL版 (製品版ライセンス)

企業の設計実務、製造現場での報告書作成、配管・ノズル最適化、医療機器開発、品質検証、技術コンサルティング業務に最適なフルスペックライセンスです。

価格: 39,800円 (税込)

機能制限: なし

🔓 ボクセル解像度の上限は 最大200（最大800万要素の大規模流動解析が可能）

🔓 WebGPU対応GPU超高速ソルバーを完全搭載（数百万要素の流体マトリクス計算も数秒〜数十秒で超高速処理）

🔓 非ニュートン粘性連成（血液・樹脂）、拍動流・生体指標（OSI・溶血リスク・血栓体積）、マルチパーツ多孔質抵抗を含む全機能を完全解放

🔓 黄金比流線パルスアニメーション、リアルタイム断面スライサー、局所プローブ診断、ケース比較保存を無制限に使用可能

レポート制限: 一切なし（透かしマークや背景色なし。そのまま社内技術検討書や、クライアント企業・医療機関・審査機関への提出資料として印刷・提出可能です）

商用利用: 可能 (あらゆる業務・受託開発・学術研究において制限なくご利用いただけます)

アップデート履歴

2026/09/06 : v1.0 リリース
