IAI エレシリンダ　コネクタ保護カバー(71mm×73ｍｍ）

IAI エレシリンダーコネクタ保護カバー

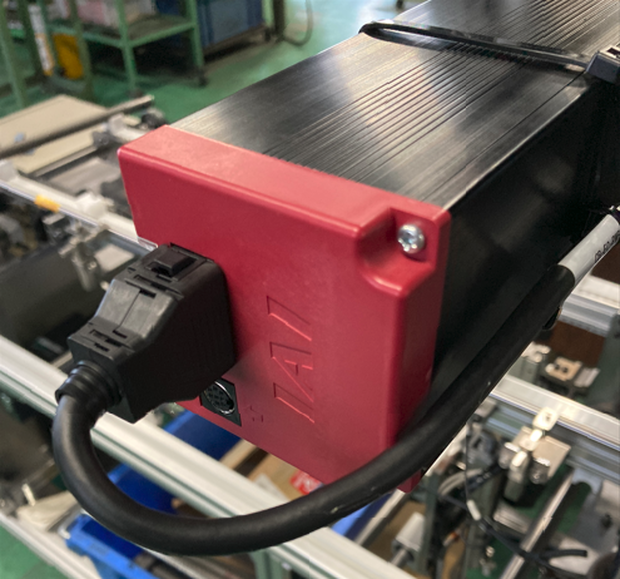

IAIのエレシリンダーのモーター部のコネクタカバーです。試作サイズはモーター部の外形が71mm×73mmの物です。

要望があれば、他サイズも作成します。

IAIエレシリンダのコネクタは、モーター部の後ろに突起物として飛び出ていますので、作業中に頭をぶつけて

コネクタを破壊というのがだびたび起こります。そんな悲劇を起こさないために作成しました。

本体とカバーのクリアランス0.3mmで作成しております。

使用方法

エレシリンダーの本体にサービスホールが無いため、結束バンドでの取り付けを想定しています。

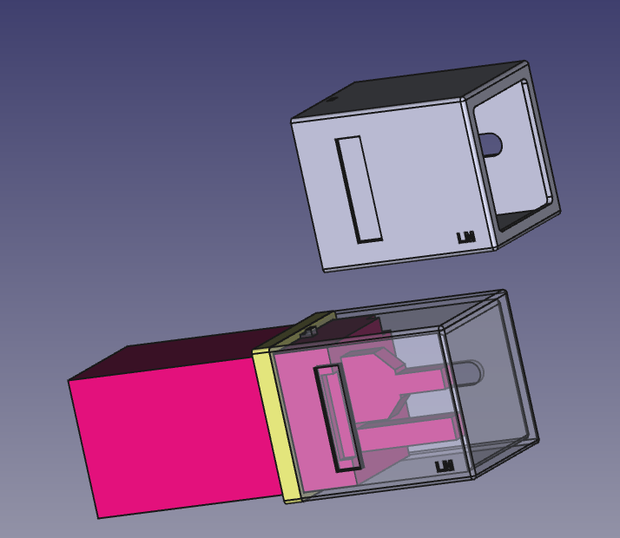

【カバーストッパ7173.stl】

エレシリンダのモーター部に両面テープなどで固定しカバーが奥まで入り込まない

ようにするストッパです。　300mmくらいの長い結束バンドで代用する時には不要です。

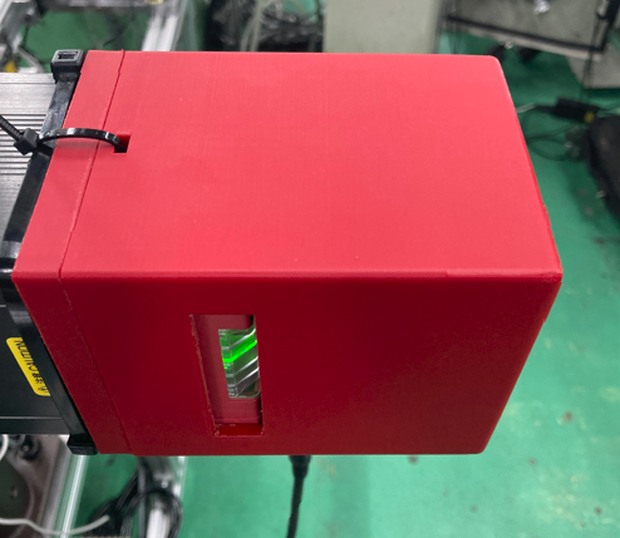

【ECカバー7173.stl】

コネクタ部を完全に隠すカバーです。

LED表示部をカッターで抜いてください。

カバー押し込みによるコネクタ破損を防ぐために、LED表示部が見える位置で、固定してください。

【ECカバー7173B.stl】

コネクタ部、後部が開いているタイプのカバーです。

ティーチングペンダントの抜き差しがある場合にお使いください。

【サイズ】

幅 　79.3mm

高さ 81.3mm

奥行 100mm

【利用規約 / Terms of Service】

本データ（STLファイル）をご購入いただいた時点で、本規約に同意したものとみなします。

◆ 許可していること（Allowed）

1. 購入者個人、または購入した法人・団体の1事業所における3Dプリンターでの出力。

2. 本データから出力した「造形物（物理的な現物）」を組み込んだ装置の販売、および業務利用。

※1つの購入アカウントにつき、1つの拠点（事業所）内でのみ出力・利用が可能です。

3. 3Dプリントするためのデータの改変（サイズ変更、軽微な形状調整など）。

◆ 禁止していること（Prohibited）

1. 本データ（改変データ含む）そのものの転売、再配布、共有、ネット上へのアップロード。

2. 同一法人内であっても、購入した事業所とは「別の拠点、他店舗、他工場」へデータを共有・転送し、出力させること。

3. 本データを「デジタルデータ」の状態で他者へ譲渡すること（外注の3Dプリントサービス等へのデータ入稿も禁止します）。

4. 型取り（シリコンモールド等）による複製、および金型を用いた工場での大量生産。

5. 自作発言（自身がデザインしたと偽っての販売）。

◆ 免責事項（Disclaimer）

・本データの利用、および出力品の販売・使用により生じたトラブル、損害、第三者との紛争について、製作者は一切の責任を負いません。

・出力失敗による返金や技術サポートは対応いたしかねます。

Laboratory Miyazi

【作成環境】

BambuLab A1mini

ノズル0.4mm

積層ピッチ0.24mm　0.2mm

フィラメント　PLA Matte
