【VRChat】そこ、揺らすと出てきます。服の下で本当に消していい場所を実測する「どこけせる」

🔍 服の下で「本当に」見えていないポリゴンだけを、実測で出します

「素体の要らないところを消したい」

「でもどこまで消していいのか分からない」

「消してから、動いた拍子に穴が空いた」

そんなときのための、消す手前で範囲を確定するツールです。

━━━━━━━━━━━━━━━━━━━━━━━━

■ 消すツールではありません。消す前に測るツールです

━━━━━━━━━━━━━━━━━━━━━━━━

なぞって消すツールは、すでにあります。

ですが、どれも「見えていないところを目で見て手で塗る」やり方です。

そして目で見るのは、止まった姿勢だけです。

髪もスカートも揺れます。

揺れた先で、消したところが表に出ます。

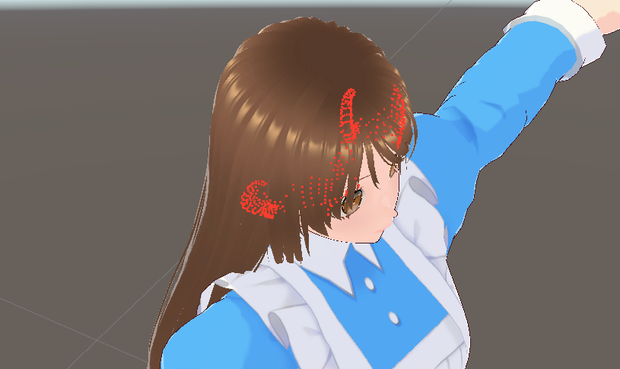

　後ろ髪の下の頭皮を消したら、髪が揺れたときだけ禿げた

このツールは、そこを消す前に名指しします。

━━━━━━━━━━━━━━━━━━━━━━━━

■ 実際に測った結果です

━━━━━━━━━━━━━━━━━━━━━━━━

（商品画像に写っているのと同じアバター・同じ測定です）

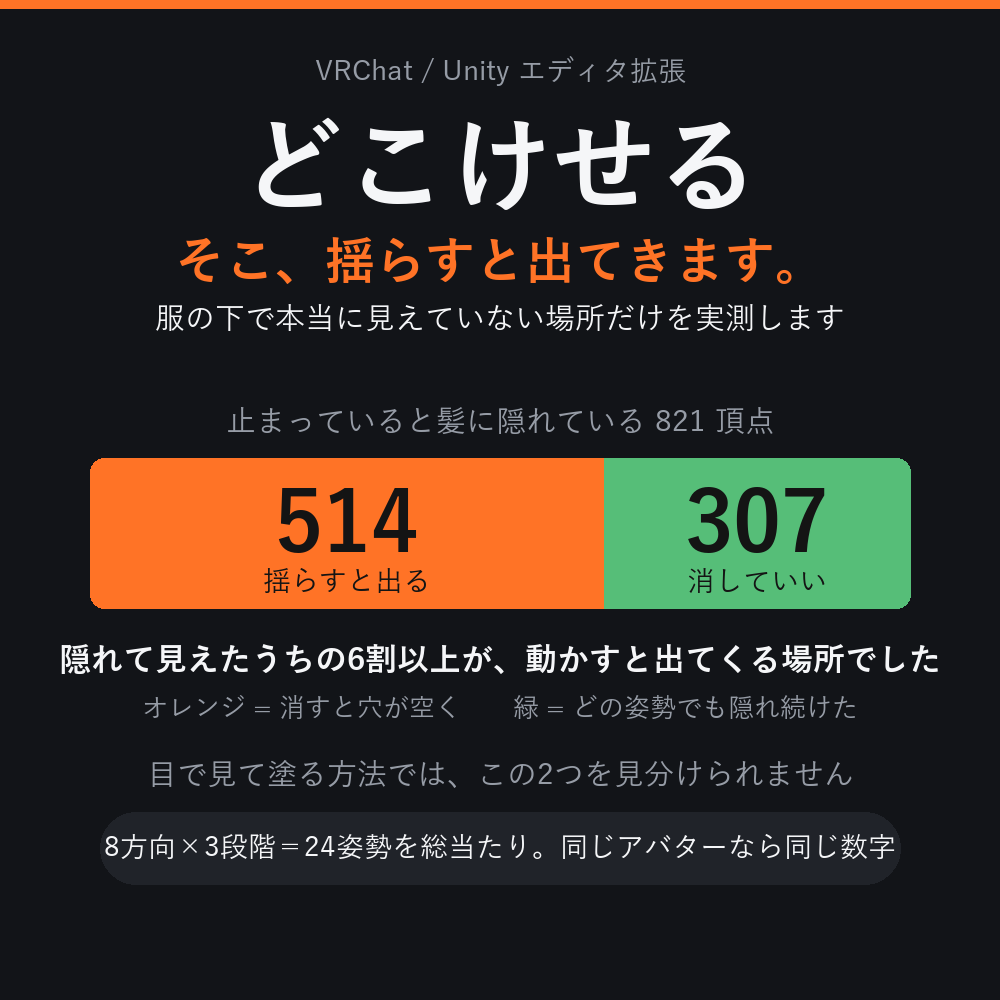

▼ 顔（頭皮を含む）

　頂点 2,266個 のうち、止まっていると髪に隠れている 821個

　そのうち 髪を揺らすと出てくる 514個

　どの姿勢でも隠れ続けた＝消していい 307個

▼ 体

　頂点 4,635個 のうち、止まっていると服に隠れている 1,290個

　そのうち 揺らすと出てくる 41個

　どの姿勢でも隠れ続けた＝消していい 1,249個

顔の行を見てください。

止まった姿勢では 821個 が髪の下に隠れています。

ですが 514個 は、髪が揺れると表に出てきました。

隠れて見えたうちの 6割以上 が、動かすと出てくる場所だったということです。

ここを目で見て塗って消していたら、顔と頭皮の6割に穴が空いていました。

体の方は 1,290個 のうち 41個 だけです。

服は髪ほど大きく動かないからです。

同じアバターの中でも、これだけ差が出ます。

━━━━━━━━━━━━━━━━━━━━━━━━

■ どうやって測っているか

━━━━━━━━━━━━━━━━━━━━━━━━

1. アバターの複製を作る（元には一切触れません）

2. 素体の頂点ひとつずつから、いろいろな向きへ光線を飛ばす

3. どの向きも服に遮られていれば「いまは見えていない」

4. 揺れものを 8方向 × 3段階 = 24 の姿勢へ順に倒し、そのつど測り直す

5. 24姿勢のどれか1つでも見えた頂点は「消してはいけない」に落とす

乱数で揺らしていないので、同じアバターなら

何度測っても同じ数字が出ます。

「さっきは出たのに今度は出ない」が起きません。

━━━━━━━━━━━━━━━━━━━━━━━━

■ 腕の陰に入っているだけの場所は、消す候補にしません

━━━━━━━━━━━━━━━━━━━━━━━━

脇の下は、腕に隠れて見えないことがあります。

ですが腕はアニメーションで動きます。

そこを「消していい」と答えるわけにはいきません。

光線は、素体の面が向いている側だけに飛ばしています。

これにより「服で覆われている場所」と

「体の別の部分の陰になっているだけの場所」を区別します。

後者は消す候補になりません。

判定に迷う場合は、常に「見えている（消してはいけない）」側に倒します。

消し過ぎより、消し足りない方が安全だからです。

━━━━━━━━━━━━━━━━━━━━━━━━

■ 消していい範囲を、白黒のマスク画像で書き出せます

━━━━━━━━━━━━━━━━━━━━━━━━

　白 … 消していい

　黒 … 残す

マテリアルごとに1枚のPNGとして保存します。

なぞって消す系のツールに、塗り範囲としてそのまま渡せます。

大きさは 512〜4096 から選べます。

境目のにじみで消し残しが出ないよう、白を外へ広げる量も指定できます。

━━━━━━━━━━━━━━━━━━━━━━━━

■ 数字が合っているかを、毎回自分で点検します

━━━━━━━━━━━━━━━━━━━━━━━━

上着や靴のように動かないものだけで塞がれている頂点は、

揺れものがどう動いても出てきません。測る必要がないので外しています。

　外した頂点 1,060 ＋ 揺らしても隠れ続けた 496 ＝ 消していい頂点 1,556

この足し算が必ず合います。

別々に数えたものが一致するので、計算が壊れていれば気づけます。

「それらしく動いているように見えるが実は違う」を防ぐためです。

━━━━━━━━━━━━━━━━━━━━━━━━

■ 一体型のアバターにも対応しています

━━━━━━━━━━━━━━━━━━━━━━━━

体・服・髪が1つのメッシュに入っているアバターがあります。

役割をマテリアル単位で選ぶようにしてあるので、そのまま測れます。

━━━━━━━━━━━━━━━━━━━━━━━━

■ アバターは変更しません

━━━━━━━━━━━━━━━━━━━━━━━━

すべて複製の上で行い、複製は測り終えたら捨てます。

元のアバターにも PhysBone の設定にも一切触れません。

マスクのPNGを保存する以外、ファイルを書き換えることもありません。

━━━━━━━━━━━━━━━━━━━━━━━━

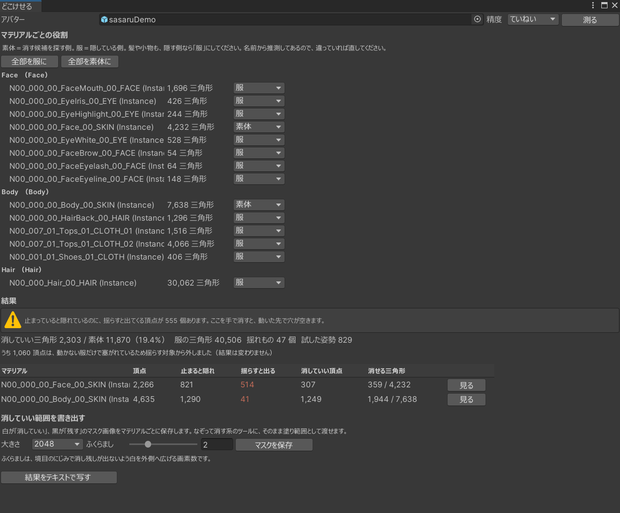

■ 使い方

━━━━━━━━━━━━━━━━━━━━━━━━

1. zipを解凍する

2. 中の どこけせる_v1.0.0.unitypackage を

Unityにドラッグ＆ドロップ

3. Unity上部メニュー Tools → どこけせる

4. アバターをドラッグし、マテリアルごとに

「素体 / 服 / 見ない」を選んで「測る」

「全部を服に」を押してから、体のマテリアルだけ

「素体」に戻すのが確実です。

━━━━━━━━━━━━━━━━━━━━━━━━

■ 動作環境

━━━━━━━━━━━━━━━━━━━━━━━━

・Unity 2022.3 / VRChat SDK - Avatars 3.x

処理速度の目安（いずれも精度「ていねい」）：

　素体11,774頂点・揺れもの22本 … 約40秒

　素体 6,901頂点・揺れもの47本 … 約3分

揺れものの本数が効きます。1本につき24姿勢を試すためです。

髪のボーンが細かく分かれているアバターほど時間がかかります。

途中で止められます。

━━━━━━━━━━━━━━━━━━━━━━━━

■ できないこと

━━━━━━━━━━━━━━━━━━━━━━━━

・メッシュを実際に消す機能はありません

消す作業にはメッシュ削除系のツールをご利用ください

このツールは、その手前で安全な範囲を確定する側です

・VRChat実機の物理演算そのものを再現するものではありません

起こりうる姿勢を総当たりして、そこで見えるかを測っています

・アニメーションでの体の動き（腕を上げる等）までは見ていません

服が動いた場合を見ています

・シェイプキーで体型を変えた状態は、その状態のまま測ります

別の体型でも使う予定があるなら、それぞれで測ってください

━━━━━━━━━━━━━━━━━━━━━━━━

■ 同じ作者のツール

━━━━━━━━━━━━━━━━━━━━━━━━

◆「あとどれだけ」── 軽量化の"計画"を出すツール（無料）

目標のパフォーマンスランクを選ぶと、そこへ届くために

何をどれだけ削ればいいかを数値で出します。

無料です。作者の作るものの雰囲気を確かめる意味でも、

よろしければ先にこちらをお試しください。

https://hakari-lab.booth.pm/items/8702378

※VCC・ALCOM からも導入できます

https://hakari-lab.github.io/vpm/

◆「どれがおもい」── 何が重いのかを実測で出すツール

複製を作って実際に取り除いて測るので、

「消したのに減らなかった」が起きません。

https://hakari-lab.booth.pm/items/8718160

◆「どこささる」── 置いたColliderが効いたかを実測するツール

揺れものを24姿勢に倒して、貫通が本当に止まったかを測ります。

https://hakari-lab.booth.pm/items/8726308

◆「どこぬる」── マスクを塗る場所が一目で分かるツール

アバターの構造を読んで、塗れる場所の候補を先に一覧にします。

https://hakari-lab.booth.pm/items/8716672

◆「どこはみでる」── 座る・しゃがむで服から素体が出る場所を実測するツール

日常で必ず通る12の姿勢を実際に作り、

服から素体がはみ出す場所を何ミリ単位で名指しします。

https://hakari-lab.booth.pm/items/8738194

━━━━━━━━━━━━━━━━━━━━━━━━

■ 利用条件

━━━━━━━━━━━━━━━━━━━━━━━━

個人・商用問わずご自由にお使いいただけます。

本ツール本体の再配布・販売はご遠慮ください。

詳細は同梱の「利用規約.txt」をご確認ください。
