【VRChat】そのCollider、効いてません。髪の貫通が本当に止まったかを実測する「どこささる」

🔍 置いたColliderが効いたかどうか、実測で出します

「Colliderを置いたのに、まだ髪が背中に刺さる」

「どこに足せばいいのか分からない」

「そもそも今の設定、効いているの？」

そんなときのための、貫通の"答え合わせ"をするツールです。

━━━━━━━━━━━━━━━━━━━━━━━━

■ 置くツールではありません。置いたあとを測るツールです

━━━━━━━━━━━━━━━━━━━━━━━━

Colliderを自動で置いてくれるツールは、すでにあります。

ですが、置いた結果が効いたかどうかを確かめる手段がありません。

Sceneビューで髪を手で引っぱって、目で見て確かめる──

それが今の唯一の方法です。

このツールは、そこを数字にします。

━━━━━━━━━━━━━━━━━━━━━━━━

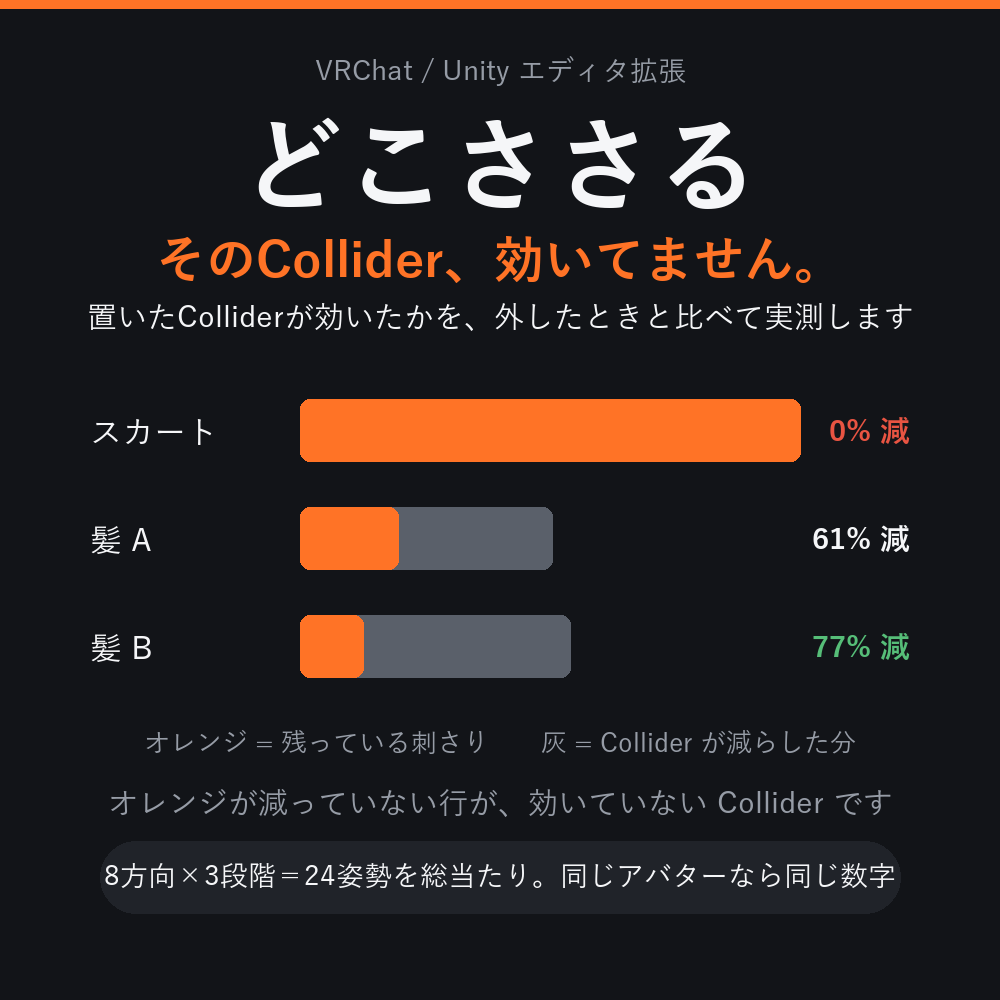

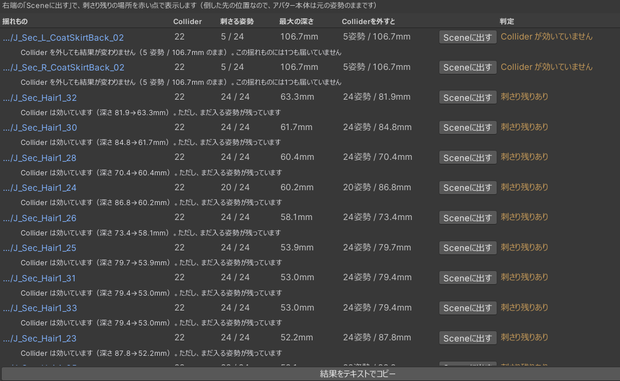

■ 実際のアバターを測った結果です

━━━━━━━━━━━━━━━━━━━━━━━━

Colliderが22個設定された、ロングヘアにコートのアバターを測りました。

（商品画像に写っているのと同じアバター・同じ測定です）

▼ コートの裾（左）

　Collider 22個 ・ 刺さる姿勢 5/24 ・ 最大の深さ 106.7mm

　Colliderを外すと → 5姿勢 / 106.7mm（1mmも変わらない）

▼ コートの裾（右）

　Collider 22個 ・ 刺さる姿勢 5/24 ・ 最大の深さ 106.7mm

　Colliderを外すと → 5姿勢 / 106.7mm（1mmも変わらない）

▼ 髪 A

　Collider 22個 ・ 刺さる姿勢 24/24 ・ 最大の深さ 63.3mm

　Colliderを外すと → 24姿勢 / 81.9mm

▼ 髪 B

　Collider 22個 ・ 刺さる姿勢 7/24 ・ 最大の深さ 13.5mm

　Colliderを外すと → 9姿勢 / 57.7mm

▼ コートの前（左）

　Collider 22個 ・ 刺さる姿勢 0/24 ・ 最大の深さ 0.0mm

　Colliderを外すと → 0姿勢 / 0.0mm

上の2つは、Colliderを外しても数字が1mmも変わっていません。

22個のColliderは、コートの裾に対しては1つも仕事をしていない。

「髪 A」は 81.9mm が 63.3mm へ。効いてはいますが、まだ入ります。

「髪 B」は 57.7mm が 13.5mm へ、刺さる姿勢も 9 から 7 へ減っています。

一番下は24姿勢すべてで体に届いていません。対処は要りません。

同じアバターの中で、効いている場所と効いていない場所が

これだけ分かれます。目で見て確かめる方法では、

「まだ刺さる」までは分かっても「Colliderが1つも届いていない」までは分かりません。

なお、左右対の2つ（コートの裾の左と右）が

どちらも 106.7mm / 5姿勢 と完全に一致しています。

左右対称のアバターで左右が一致するのは、

乱数を使わず総当たりで測っているからです。

━━━━━━━━━━━━━━━━━━━━━━━━

■ どうやって測っているか

━━━━━━━━━━━━━━━━━━━━━━━━

1. アバターの複製を作る（元には一切触れません）

2. 揺れものを 8方向 × 3段階 = 24 の姿勢へ順番に倒す

3. そのつど、髪や服の頂点が体の内側に入ったかを数える

4. Colliderを無いことにして、同じ24姿勢をもう一度測る

5. その差が「そのCollider配置が効いた量」

乱数で揺らしていないので、同じアバターなら

何度測っても同じ数字が出ます。

「さっきは出たのに今度は出ない」が起きません。

━━━━━━━━━━━━━━━━━━━━━━━━

■ 元から体の中にある部分は差し引きます

━━━━━━━━━━━━━━━━━━━━━━━━

髪の根元は頭の中に、スカートの腰は腰の中にあるのが正常です。

これを貫通と数えると、全部の行が真っ赤になって使い物になりません。

先に「倒す前の姿勢」を測って基準にし、

元は外にいたのに倒したら入った頂点だけを貫通とします。

髪と体が同じ1つのメッシュに入っている一体型のアバターでも、

揺れもの側の頂点を自動で外してから測ります。

━━━━━━━━━━━━━━━━━━━━━━━━

■ どこに刺さっているかが目で見えます

━━━━━━━━━━━━━━━━━━━━━━━━

行の「Sceneに出す」を押すと、Sceneビューに出ます。

　灰色の線 … 元の骨の位置

　黄色の線 … 一番ひどい姿勢へ倒した先の骨

　黄色の点 … そのとき髪や服そのものが来ている場所

　赤い点 … そのうち体の中に入った場所

数字だけでなく、場所が分かります。

━━━━━━━━━━━━━━━━━━━━━━━━

■ 数字が合っているかを、毎回自分で点検します

━━━━━━━━━━━━━━━━━━━━━━━━

　自己点検: 計算した頂点の範囲 1.39x1.61x0.56

　　　　　　Unity が持つ描画範囲 1.39x1.61x0.56 / はみ出し 0.000m

計算した範囲がUnityの持つ範囲からはみ出していれば、

座標の取り方が合っていないということです。

そのときは警告を出します。

「それらしく動いているように見えるが実は違う」を防ぐためです。

━━━━━━━━━━━━━━━━━━━━━━━━

■ アバターは変更しません

━━━━━━━━━━━━━━━━━━━━━━━━

すべて複製の上で行い、複製は測り終えたら捨てます。

元のアバターにも PhysBone の設定にも一切触れません。

━━━━━━━━━━━━━━━━━━━━━━━━

■ 使い方

━━━━━━━━━━━━━━━━━━━━━━━━

1. zipを解凍する

2. 中の どこささる_v1.0.0.unitypackage を

Unityにドラッグ＆ドロップ

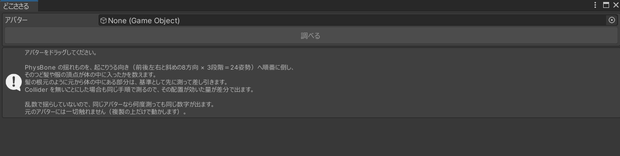

3. Unity上部メニュー Tools → どこささる

4. アバターをドラッグして「調べる」

「結果をテキストでコピー」で、全内容を貼り付けられます。

━━━━━━━━━━━━━━━━━━━━━━━━

■ 動作環境

━━━━━━━━━━━━━━━━━━━━━━━━

・Unity 2022.3 / VRChat SDK - Avatars 3.x

処理速度の目安：

揺れもの46本・体30,753三角形のアバターで約90秒。

Colliderあり・なしで2回ぶん、合計 46本 × 24姿勢 × 2 = 2,208回を測るためです。

途中で止められます。

━━━━━━━━━━━━━━━━━━━━━━━━

■ できないこと

━━━━━━━━━━━━━━━━━━━━━━━━

・Colliderを自動で置く機能はありません

置く作業には Collider 配置系のツールをご利用ください

このツールは、置いたあとの答え合わせをする側です

・VRChat実機の物理演算そのものを再現するものではありません

起こりうる姿勢を総当たりして、そこで刺さるかを測っています

・Colliderの当たり判定はVRChatの仕様（球・カプセル・平面）に

合わせていますが、実機と1mmまで同一であることを保証するものではありません

━━━━━━━━━━━━━━━━━━━━━━━━

■ 同じ作者のツール

━━━━━━━━━━━━━━━━━━━━━━━━

◆「あとどれだけ」── 軽量化の"計画"を出すツール（無料）

目標のパフォーマンスランクを選ぶと、そこへ届くために

何をどれだけ削ればいいかを数値で出します。

無料です。作者の作るものの雰囲気を確かめる意味でも、

よろしければ先にこちらをお試しください。

https://hakari-lab.booth.pm/items/8702378

※VCC・ALCOM からも導入できます

https://hakari-lab.github.io/vpm/

◆「どれがおもい」── 何が重いのかを実測で出すツール

複製を作って実際に取り除いて測るので、

「消したのに減らなかった」が起きません。

https://hakari-lab.booth.pm/items/8718160

◆「どこぬる」── マスクを塗る場所が一目で分かるツール

アバターの構造を読んで、塗れる場所の候補を先に一覧にします。

https://hakari-lab.booth.pm/items/8716672

◆「どこけせる」── 服の下で見えていない場所を実測するツール

揺らしても隠れ続けた場所だけを「消していい」と判定します。

https://hakari-lab.booth.pm/items/8729355

◆「どこはみでる」── 座る・しゃがむで服から素体が出る場所を実測するツール

日常で必ず通る12の姿勢を実際に作り、

服から素体がはみ出す場所を何ミリ単位で名指します。

https://hakari-lab.booth.pm/items/8738194

━━━━━━━━━━━━━━━━━━━━━━━━

■ 利用条件

━━━━━━━━━━━━━━━━━━━━━━━━

個人・商用問わずご自由にお使いいただけます。

本ツール本体の再配布・販売はご遠慮ください。

詳細は同梱の「利用規約.txt」をご確認ください。
