Auto Sekisan｜鋼材積算アプリ（DXF取込・JIS単重内蔵・Excel/PDF出力)

鉄骨の拾い出し、いまだに電卓とExcelの往復なんですよね。

図面を見ながら本数を数えて、Excelに転記して、単重表を調べて、また掛け算。膜構造・鉄骨専門の設計屋として毎日この作業をやっていて、さすがにこの往復が無駄すぎると思って、自分用に作ったのがこのアプリです。

積算の専用ソフトは何十万円もして、うちくらいの規模では手が出ません。かといって自分で組んだExcelは、部材が変わるたびに手で直す場所が増えていって、直し忘れるとそのまま計算結果に乗ります。

その間を埋めるものが欲しくて作りました。

━━━━━━━━━━━━━━━━━━━━━

■ できること

━━━━━━━━━━━━━━━━━━━━━

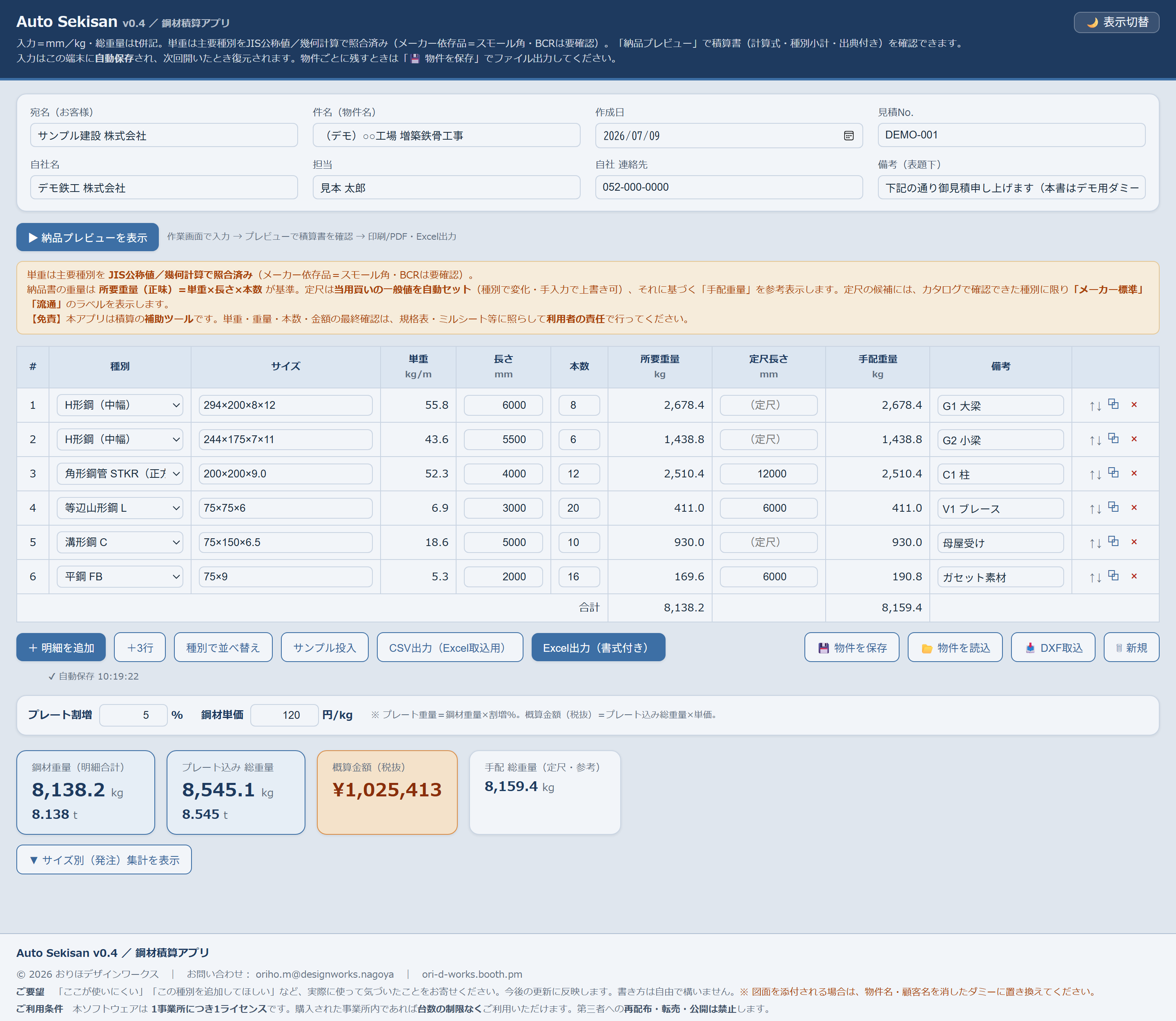

▼ 種別とサイズを選ぶだけで、単重の計算が終わります

種別を選んでサイズを検索、長さと本数を入れると重量が出ます。単重（kg/m）はJIS規格の公称値を内蔵しているので、そのつど規格表を調べ直す必要がありません。

H形鋼（細幅・中幅・広幅）・I形鋼・溝形鋼・軽量溝形鋼・リップ溝形鋼・等辺山形鋼・不等辺山形鋼・平鋼・丸鋼・異形棒鋼・角形鋼管（STKR 正方・長方）・BCR角パイプ・BCR295コラム・スモール角パイプ・一般構造用鋼管（STK）・ガス管（SGP）・ターンバックル付ブレース。20種別・386サイズを収録し、種別ごとにJIS番号などの出典を明記しています。

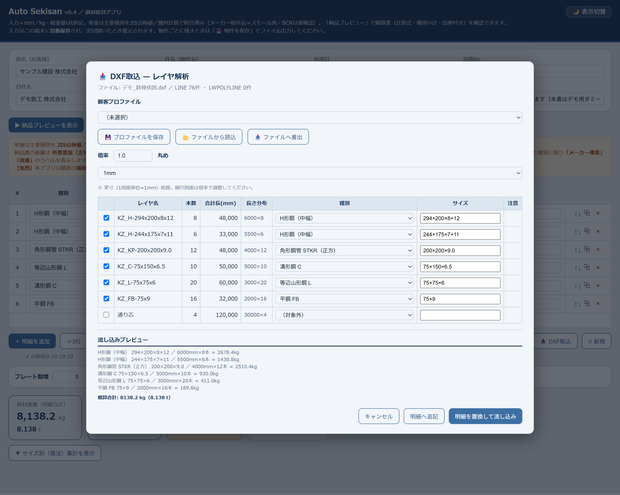

▼ DXF図面から、明細を直接つくれます

レイヤごとに「この線はこの部材」と割り当てると、図面上の線の長さと本数が、そのまま明細になります。

・レイヤ別に本数・合計長・長さの分布を表示するので、拾い漏れを目視で確認できます

・レイヤ名にサイズが入っていれば、種別・サイズを自動で推定します

・縮尺で描かれた図面は倍率で補正、切寸は1／5／10mmで丸められます

・割り当ては「顧客プロファイル」として保存できるので、2回目からはワンクリックです

・AutoCAD系のDXFのほか、Jw_cadの「DXF形式で保存」のファイルも取り込めます

客先ごとにレイヤの付け方が違っても、最初の1回だけ設定すれば使い回せます。

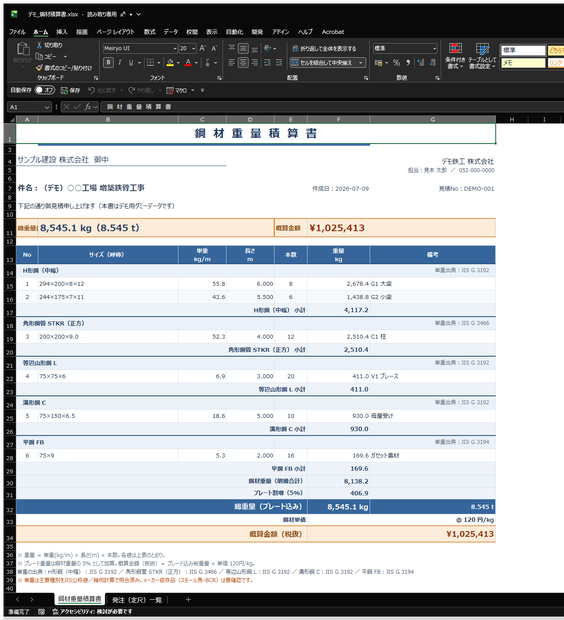

▼ そのまま積算書になります

PDF（印刷）とExcelの両方に出力できます。Excelは「積算書」と「発注（定尺）一覧」の2シート構成です。

行ごとの計算式・種別ごとの小計・単重の出典が入った積算書が出るので、根拠を聞かれたときにそのまま見せられます。

▼ 発注の手配重量まで出ます

種別ごとの定尺長に対して必要本数を割り付けた、手配重量の参考値を表示します。定尺は自動でセットされ、手入力で上書きもできます。

ガセット等のプレート分を割増する「プレート込み総重量」、鋼材単価を入れたときの概算金額にも対応しています。

━━━━━━━━━━━━━━━━━━━━━

■ インストール不要・完全オフライン

━━━━━━━━━━━━━━━━━━━━━

HTMLファイルをダブルクリックして、ブラウザで開くだけで使えます。インストールも、ユーザー登録も、ネット接続も必要ありません。

入力したデータが外部に送信されることは一切ありません。外部のライブラリもサーバーも使わず、すべてお使いのPCの中だけで完結します。図面や物件の情報を社外に出せない環境でも、そのまま使えます。

━━━━━━━━━━━━━━━━━━━━━

■ 動作環境

━━━━━━━━━━━━━━━━━━━━━

・Microsoft Edge / Google Chrome（推奨）

・Windows / Mac どちらでも動作します

・Excel出力は標準の .xlsx 形式（Excel 2016以降を推奨）

・DXF取込はASCII形式のDXFに対応（AutoCAD系・Jw_cadで動作確認済み。バイナリDXFは非対応です）

　※ Jw_cadのDXFはレイヤ名が番号になるため、種別・サイズの割り当ては手動になります

━━━━━━━━━━━━━━━━━━━━━

■ 同梱内容

━━━━━━━━━━━━━━━━━━━━━

・Auto Sekisan.html（アプリ本体）

・Auto Sekisan 取扱説明書.html

・はじめにお読みください.txt

zip形式・約40KBです。

━━━━━━━━━━━━━━━━━━━━━

■ アップデートについて

━━━━━━━━━━━━━━━━━━━━━

v0.x系のアップデートは、購入された方に無償で提供します。回数の制限はありません。

BOOTHの購入履歴・ライブラリから、いつでも最新版をダウンロードいただけます。

大幅な機能追加を含む次期メジャー版（v1.0）は、別製品としての提供を予定しています。

━━━━━━━━━━━━━━━━━━━━━

■ ご要望をお寄せください

━━━━━━━━━━━━━━━━━━━━━

このアプリは、膜構造・鉄骨の図面を毎日描いている設計屋が、自分の現場で使うために作ったものです。そのため、他社の運用では足りない部分が必ずあります。

　・ここが使いにくい／この操作が面倒

　・この種別・サイズが入っていない

　・うちの図面だとDXF取込がうまくいかない

　・積算書のこの項目が欲しい

こうした内容を、書き方は自由で構いませんので下記のお問い合わせ先までお寄せください。いただいた内容は今後の更新に反映し、無償で提供します。

作っているのは一人なので、そのまま直接やり取りできます。言ってから直るまでが早いのは、この規模でやっていることの強みだと思っています。

※ 図面や画面をお送りいただく際は、物件名・顧客名を消したダミーに置き換えてください。実案件の情報はお送りにならないようお願いします。

━━━━━━━━━━━━━━━━━━━━━

■ お支払い方法（請求書・お振込に対応しています）

━━━━━━━━━━━━━━━━━━━━━

▼ 請求書・お振込をご希望の場合

下記までご連絡ください。請求書をお送りします。入金を確認しましたら、ファイルを直接お送りします。このページでの購入手続きも、pixivアカウントも必要ありません。

[email protected]

会社にクレジットカードが無い、経理は振込で通したい、という場合はこちらをお使いください。ご連絡いただければ、2営業日以内にお送りします。

▼ カード決済でそのまま購入される場合

このページからのご購入には、pixivアカウント（無料）が必要です。お持ちでない場合も、購入手続きの画面から数分で作成できます。

領収書は、購入後に注文詳細ページからご自身で発行いただけます。適格請求書（インボイス）としてご利用いただけます。

━━━━━━━━━━━━━━━━━━━━━

■ ご利用条件

━━━━━━━━━━━━━━━━━━━━━

本ソフトウェアは1事業所につき1ライセンスです。購入された事業所内であれば、何台のパソコンに入れていただいても構いません。台数の制限はありません。

第三者への再配布・転売・公開は禁止します。

━━━━━━━━━━━━━━━━━━━━━

■ 免責事項（購入前に必ずお読みください）

━━━━━━━━━━━━━━━━━━━━━

本アプリは鋼材積算の補助ツールです。

・単重・重量・本数・金額の出力値は、規格表・ミルシート・メーカーカタログ等に照らして、必ず利用者の責任で最終確認を行ってください

・メーカー依存品（スモール角パイプ・BCRコラム）の単重は参考値です

・手配重量（定尺割付）は端材・鋸しろ・木取りを考慮しない目安です

・DXF取込の結果は図面の描き方に依存します。1本の部材が複数の線に分かれている、線が重複している、部材以外の線が同じレイヤに入っている、といった図面では本数・長さが実際と合いません。流し込んだあとの本数・長さは必ずご確認ください

・本アプリの利用により生じたいかなる損害についても、制作者は責任を負いかねます

ダウンロード商品の性質上、購入後の返品・返金はお受けできません。ご不明な点は購入前にお問い合わせください。

━━━━━━━━━━━━━━━━━━━━━

■ 更新履歴

━━━━━━━━━━━━━━━━━━━━━

2026-08-15　v0.4　公開

━━━━━━━━━━━━━━━━━━━━━

制作: おりほデザインワークス

お問い合わせ: [email protected]

膜構造・鉄骨の図面を毎日描いている設計屋が、自分の現場で使うために作ったものの汎用版です。同じところで消耗している方に届いたら嬉しいです。

動作環境

Microsoft Edge / Google Chrome（推奨）

Windows / Mac どちらでも動作します

インストール不要・ネット接続不要（完全オフラインで動作します）

Excel出力：.xlsx 形式（Excel 2016以降を推奨）

DXF取込：ASCII形式のDXF（AutoCAD系・Jw_cadで動作確認済み／バイナリDXFは非対応）

※ Jw_cadのDXFはレイヤ名が番号になるため、種別・サイズの割り当ては手動になります

アップデート履歴

[2026-08-15] v0.4 公開
