【VRChat】その左右、一緒に塗られます！重なりを解くUVマスク候補ツール「どこぬる」

⚠ 「片方だけ塗ったつもり」が、いちばん多い事故です

左右対称で複製されたリボンやフリル。

表と裏で同じ場所を使っている、薄い形状。

これらは、テクスチャの同じ場所を共有しています。

片方だけを塗ることは、物理的にできません。

気づかずに作業を始めると、

塗ったつもりのない場所まで塗られます。

出来上がってから気づいて、やり直しになります。

「どこぬる」は、この重なりを最初に検出して、

「一緒に塗られてしまうもの」を同じ候補にまとめます。

作業を始める前に分かります。

━━━━━━━━━━━━━━━━━━━━━━

■ 塗れる場所の候補も、先に一覧にします

━━━━━━━━━━━━━━━━━━━━━━

眉毛だけ色を変えたい。

前髪の毛先にグラデをかけたい。

この部分だけ透過させたい。

やりたいことは決まっているのに、

テクスチャのどこがその部分なのか分からない。

アバターの構造を読んで、塗れる場所の候補を出します。

クリックすると Sceneビュー上でその場所が光ります。

━━━━━━━━━━━━━━━━━━━━━━

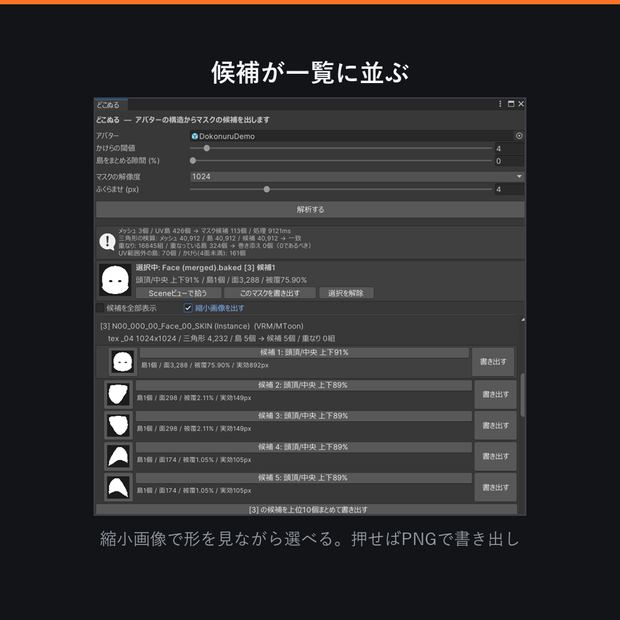

■ 使い方は3ステップ

━━━━━━━━━━━━━━━━━━━━━━

1. アバターをドラッグして「解析する」

2. 候補を選ぶ

・縮小画像で形を見る

・クリックすると Sceneビュー上でその場所が光ります

・逆に、Sceneビューでアバターを直接クリックして

候補を探すこともできます

3. 「書き出す」を押す

白黒のマスク画像（PNG）が出ます。

lilToonのマスク欄に、そのままドラッグして使えます。

━━━━━━━━━━━━━━━━━━━━━━

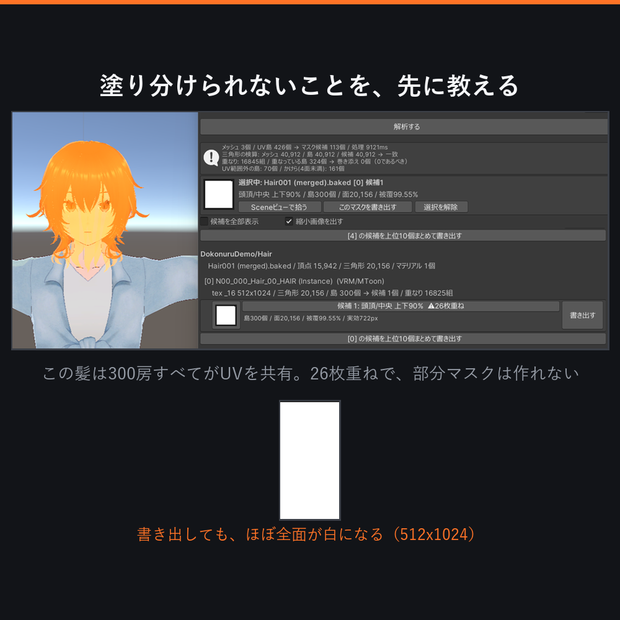

■「何枚重ね」かも出します

━━━━━━━━━━━━━━━━━━━━━━

重なっている場所は、検出するだけでなく

「何枚重なっているか」を数字で表示します。

2枚重ねなら、そのマスクで実際に使える解像度は

計算上の半分です。

4096で作っても2048ぶんの精度しか出ない、

といった無駄が、作る前に分かります。

━━━━━━━━━━━━━━━━━━━━━━

■ 画面の見かた

━━━━━━━━━━━━━━━━━━━━━━

候補12: 頭/中央 上下88% … アバターのどのあたりか

島 3個 / 面 1,592 … いくつのかたまりで出来ているか

被覆 46.54% … テクスチャのどれだけを占めるか

実効 1,397px … そのマスクで実際に使える解像度

⚠2.0枚重ね … 同じ場所が重なっている

━━━━━━━━━━━━━━━━━━━━━━

■ 数字で自己点検します

━━━━━━━━━━━━━━━━━━━━━━

書き出すたびに、塗った画素の割合と

計算上の面積を突き合わせて表示します。

白44.86% vs 被覆44.86% → 妥当(被覆比 1.00)

「それらしく動いているように見えるが実は違う」

を防ぐためです。

━━━━━━━━━━━━━━━━━━━━━━

■ 動作環境

━━━━━━━━━━━━━━━━━━━━━━

・Unity 2022.3.22f1

・VRChat SDK は不要（メッシュがあれば動きます）

・アバターのデータには一切変更を加えません

読み取った情報から、新しい画像ファイルを作るのみです

処理速度の目安：

79,400三角形／576UV島のアバターで約1.5秒。

UV島426個・重なり16,845組のアバターでも約9秒。

━━━━━━━━━━━━━━━━━━━━━━

■ できないこと

━━━━━━━━━━━━━━━━━━━━━━

・UVを共有しているパーツを、部分的に塗り分けることは

できません

（物理的に不可能です。該当する場合は「〇枚重ね」と

表示してお知らせします）

・UVを持たないメッシュは扱えません

・塗る「色」や「濃淡」は作りません。白黒のマスクのみです

━━━━━━━━━━━━━━━━━━━━━━

■ 同梱物

━━━━━━━━━━━━━━━━━━━━━━

・どこぬる_v1.0.0.unitypackage

・README.txt

・利用規約.txt

unitypackage をインポートするだけで導入できます。

Assets/Editor/MaskTool/ 以下にファイルが追加されます。

━━━━━━━━━━━━━━━━━━━━━━

■ 同じ作者のツール

━━━━━━━━━━━━━━━━━━━━━━

◆「どれがおもい」── 何が重いのかを実測で出すツール

アバターのどこが負荷を食っているかの内訳を出します。

複製を作って実際に取り除いて測るので、

「消したのに減らなかった」が起きません。

どのテクスチャが容量を食っているか、

解像度を1段下げたら何MB減るかも出ます。

https://hakari-lab.booth.pm/items/8718160

◆「あとどれだけ」── 軽量化の"計画"を出すツール（無料）

「Poorにしたいけど、あと何をどれだけ削ればいいの？」

「SDKの警告を全部消したのに、まだランクが上がらない」

目標のパフォーマンスランクを選ぶと、そこへ届くために

何をどれだけ削ればいいかを数値で出します。

VRChat SDK は超過した項目を1つずつ警告しますが、

項目同士はつながっています。PhysBoneを減らせば

Transform数も衝突判定数も一緒に下がる──

そのつながりを解いて、必要な手数にまとめます。

無料です。作者の作るものの雰囲気を確かめる意味でも、

よろしければ先にこちらをお試しください。

https://hakari-lab.booth.pm/items/8702378

※VCC・ALCOM からも導入できます

https://hakari-lab.github.io/vpm/

◆「どこささる」── 置いたColliderが効いたかを実測するツール

揺れものを24姿勢に倒して、貫通が本当に止まったかを測ります。

https://hakari-lab.booth.pm/items/8726308

◆「どこけせる」── 服の下で見えていない場所を実測するツール

揺らしても隠れ続けた場所だけを「消していい」と判定します。

https://hakari-lab.booth.pm/items/8729355

◆「どこはみでる」── 座る・しゃがむで服から素体が出る場所を実測するツール

日常で必ず通る12の姿勢を実際に作り、

服から素体がはみ出す場所を何ミリ単位で名指しします。

https://hakari-lab.booth.pm/items/8738194

━━━━━━━━━━━━━━━━━━━━━━

■ 利用規約（要約）

━━━━━━━━━━━━━━━━━━━━━━

・個人利用、商用利用を問わずご自由にお使いいただけます

・生成したマスク画像の利用・配布・販売に制限はありません

・本ツール本体の再配布・販売はご遠慮ください

詳細は同梱の「利用規約.txt」をご確認ください。

━━━━━━━━━━━━━━━━━━━━━━

不具合のご報告・ご要望は、このページのメッセージ機能から

お願いいたします。

返信は必ずしもお約束できませんが、内容は確認しております。
