【STLデータ】簡易ミニバイス マグネット自立式 ネジまで全部3Dプリント 標準/キャプティブ2仕様同梱 模型工具 3Dプリント

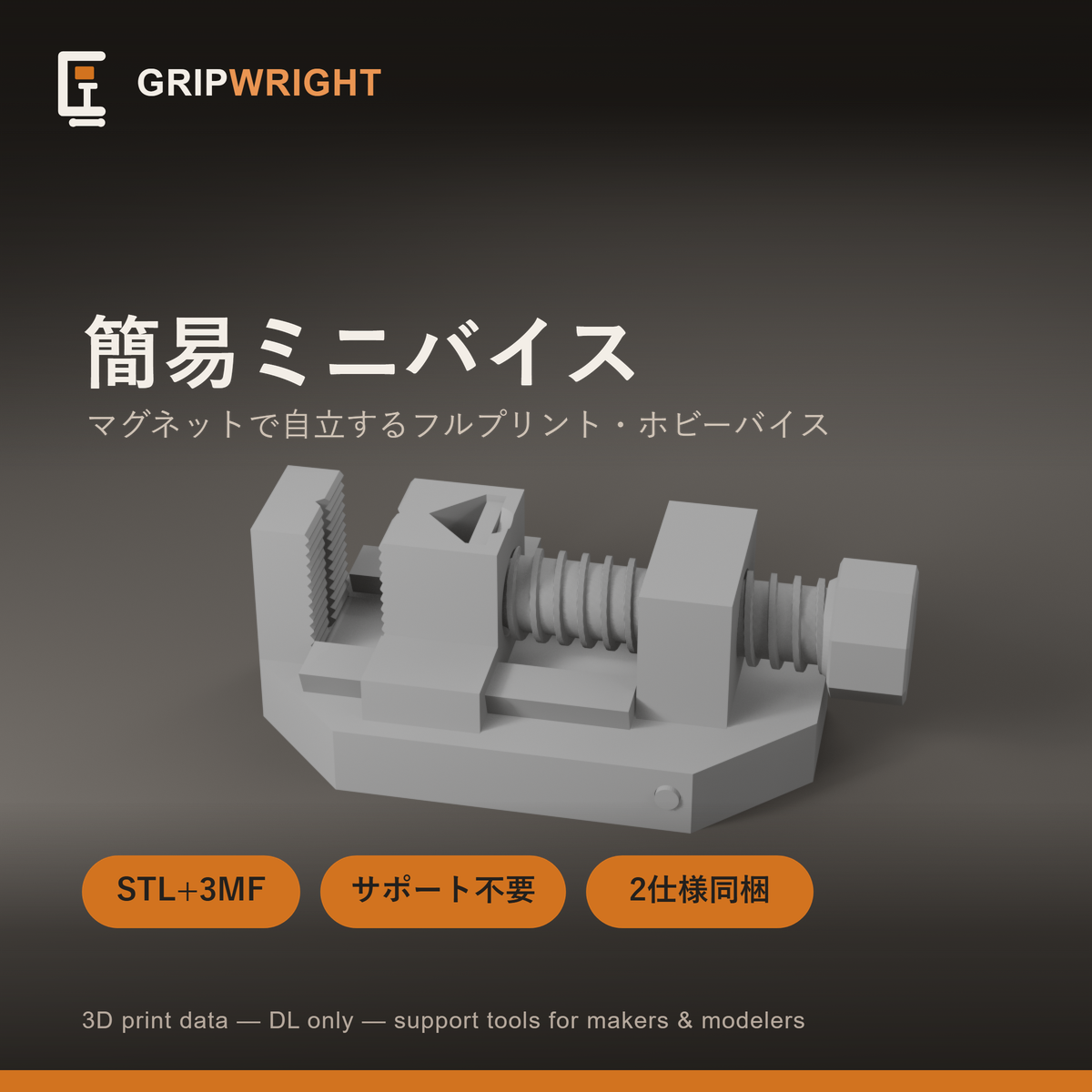

磁石で鉄板に自立する、ネジまで全部3Dプリントの簡易バイスです。

模型の小パーツのやすり掛け・塗装前処理・保持に。金属ボルト不要、

3Dプリンター用STLデータ（DL販売）。

▼ 特徴

・磁石で鉄板に自立＝作業台のどこでも好きな位置に固定できる

・ネジ・ノブまで含めて全部3Dプリント。金属ボルト・ナット不要

・【標準／キャプティブ】2仕様同梱。ベース・ネジ・エンドストック・

ピンは共用で、可動ジョーだけ差し替え

- 標準：押すだけで閉じる／締めはネジ／開放は手で引く（部品5点）

- キャプティブ：Uクリップで両方向駆動／緩めるとジョーも戻る

（部品6点・印刷+20分目安）

・ジョーはV溝＋滑り止めセレーション付きで小パーツをしっかり保持

・台形ねじ（外径16・ピッチ4）＋八角ノブで滑りにくく回しやすい

・全部品サポート不要。テスト環境（Bambu Studio・0.2mm層）で全部品

サポートなし・スライサー警告ゼロを確認済み

・磁石食い込み確認用クーポン付き（ノッチ1/2/3で公差を実測できる）

▼ 主要寸法

・ベース：96×58mm（全高38mm）

・ジョー：幅22×高26mm

・最大口開き：標準25mm／キャプティブ20mm

・ねじ：台形ねじ 外径16 ピッチ4（右ねじ）

・ノブ：八角形 対辺22mm

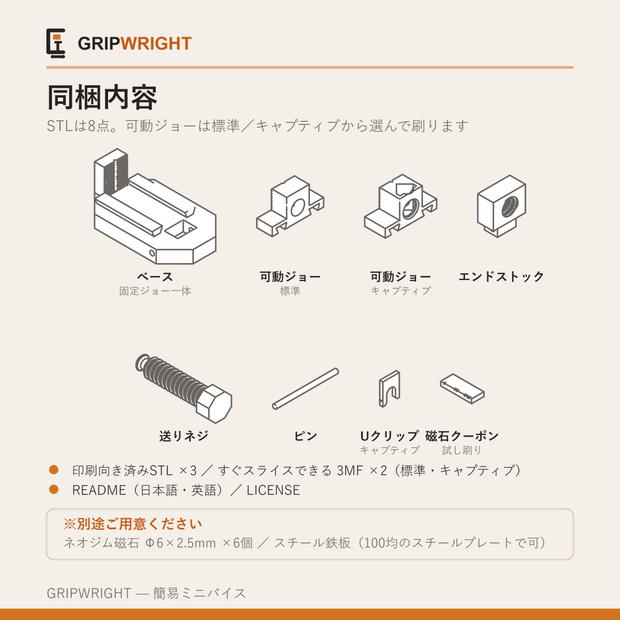

▼ 同梱物（STL 11点＋印刷用3MF 2点）

・base_fixedjaw.stl（ベース＋固定ジョー）

・screw.stl（台形ねじ・ノブ一体）

・endstock.stl / endstock_print.stl（エンドストック・組立/印刷向き）

・pin.stl（横ピン）

・moving_jaw.stl / moving_jaw_print.stl（可動ジョー・標準仕様）

・moving_jaw_captive.stl / moving_jaw_captive_print.stl（可動ジョー・

キャプティブ仕様）

・clip.stl（Uクリップ・キャプティブ仕様用）

・magnet_coupon.stl（磁石食い込み確認クーポン）

・print_set_standard.3mf／print_set_captive.3mf（仕様別 印刷用セット。

全部品が印刷向きで配置済み・そのままスライス可。約134×130mmに収まる

配置でBambu A1 miniなど180×180mmの小型機にも対応）

・README（日本語/英語）・ライセンス

▼ 必要なハードウェア（別途ご用意ください）

・ネオジム磁石 Φ6×2.5mm ×6個

・磁石が付くスチール鉄板（100均のスチールプレート可。アルミ・

非磁性ステンレスは磁石が付かないため不可）

・横ピンΦ4は印刷部品を同梱（Φ4金属棒でも代用可）

▼ 推奨設定

・積層0.2mm／インフィル15〜20%／サポート不要

・素材はPETG推奨（動作確認・嵌合公差はすべてPETG実測。工具用途の

粘り・耐熱面でも適合。PLAも印刷可だが高温環境や長時間クランプには

不向き。嵌合パーツは同じ素材・同じ設定で印刷してください）

・ネジ（高さ77mm）はブリム推奨

・印刷時間目安：標準一式 約2〜2.5時間／キャプティブ用ジョー+クリップ

約+20分

▼ ご注意

・本商品はデータのみです。完成品・磁石・鉄板は付属しません。

・データの再配布・転売はご遠慮ください（LICENSE.txt参照）。

・完全オリジナルの汎用形状です（特定作品の版権要素なし）。

▼ 作者から

バイスって買おうと思うといい値段するんですよね。

金属製には劣るところもありますが、その分極力短時間で簡単に出力できる形にこだわってみました。

本格的なものを買う前に試してみたい人にはちょうどいいんじゃないかと思ってます。
