【Illustrator jsx】寸法線を爆速で作成するスクリプト

🛠️ Illustrator用 寸法線作成ツール

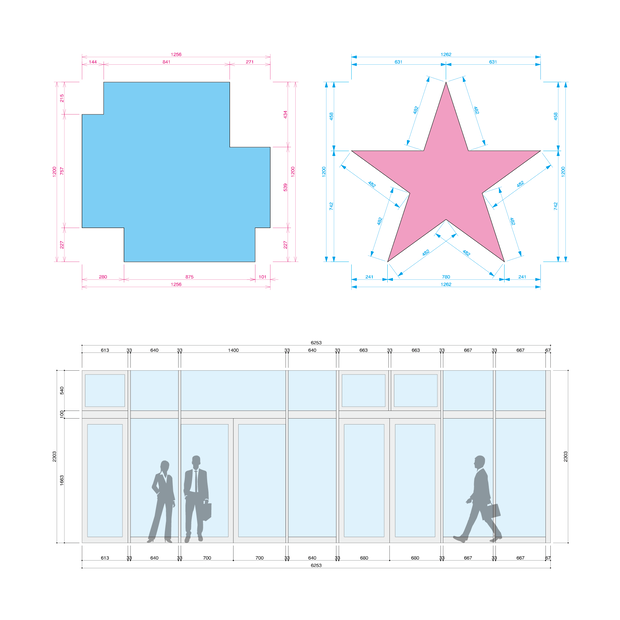

Illustratorで寸法線を4辺まとめて自動作成できるスクリプトです。

もちろん、1辺ずつ作成することもできます。

Illustratorで図面を作成する際、面倒だった寸法線を引く作業を大幅に効率化できます。

ライブプレビューで仕上がりを確認しながら設定できるため、何度もやり直す必要がありません。

Illustrator標準の寸法ツールや有料のサードパーティ製寸法線プラグインでも、結局は1辺ずつ手動で寸法線を引く必要があります。

「4辺まとめて自動で作成できたら便利なのに…」

そう思ったことが、このツールを開発したきっかけです。

「ないなら、自分で作ってしまえ!!」

そんな思いから生まれたスクリプトです。

📢 主な特徴と便利機能

✅ ライブプレビュー対応

設定を変更すると、寸法線がリアルタイムで更新されます。

✅ 直感的な配置方向指定

上・下・左・右・2辺・4辺から選択できます。

✅ 作成範囲を選択可能

・全体寸法のみ

・外周のアンカーポイントすべて

・外周から指定したmm以内のアンカーポイントを含める

（複雑なオブジェクトに最適）

✅ 斜め寸法に対応

斜めの辺にも寸法線を自動作成できます。

✅ 短寸法の矢印を自動反転

矢型・三角を選択した場合、短い寸法では矢印を自動で外側へ

反転配置します。

✅ 設定を自動保存

最後に使用した設定を次回起動時に復元します。

また、お好みの設定をデフォルトとして登録することもできます。

✅ フリーズ防止機能

アンカーポイントが非常に多いオブジェクト（500個以上）、

または生成される寸法線が極端に多い場合（100本以上）は、

フリーズ防止の警告ダイアログを表示します。

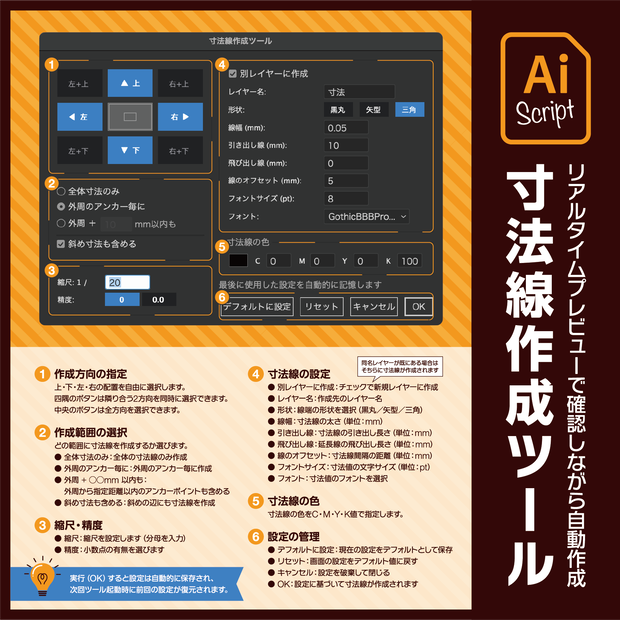

✅ 設定可能項目

・縮尺

・精度

・線幅

・フォント

・フォントサイズ

・CMYKカラー

・引き出し線の長さ

・飛び出し線の長さ

・オフセット量

・レイヤー指定

・線端の形状

💻 動作環境

macOS版 Illustrator 2024〜2026で動作確認済みです。

Windows版 Illustratorでも動作すると思いますが、

未検証のため動作保証はいたしかねます。

📦 お届けする内容

・寸法線作成ツール.jsx（スクリプト本体）

・寸法線作成ツール_マニュアル.pdf（取扱説明書）

🔑 ライセンス

本スクリプトは、1ライセンスにつき1台のPCでご利用いただけます。

複数台のPCでご利用になる場合は、PCの台数分のライセンスをご購入ください。

⚠️ 免責事項

・本ページで配布しているスクリプトの無断複製・転載・再配布・販売を禁止します。

・アプリケーションのアップデートなどにより、将来的に正常に動作しなくなる場合があります。あらかじめご了承ください。

・本スクリプトの使用により生じた、いかなる損害・不具合についても、販売者は一切の責任を負いません。ご利用は自己責任にてお願いいたします。

🔄 アップデート履歴

［2026-08-06］　Ver.1.0　BOOTHにて公開開始
