モデル空間に複数並んだ図面を、DEFPOINTSレイヤの図面枠ごとに1枚ずつ分割して保存するIJCAD用AutoLISPです。

図面枠は DEFPOINTS レイヤ上のポリライン枠を使用します。

各図面は、図面枠の左下が 0,0,0 になるように自動で移動されます。

また、1枚目で指定した文字範囲を基準に、各図面の図面番号や名称を読み取り、自動でファイル名に反映できます。

分割されたDWGファイルは、Cドライブ直下の C:\RENAME フォルダに出力されます。

主な機能

・DEFPOINTSレイヤ上のポリライン枠を自動検出

・複数図面を1枚ずつDWG保存

・各図面の左下を 0,0,0 に移動

・不要データをパージ

・指定範囲内の文字を使って自動リネーム

・出力先は C:\RENAME フォルダ

使い方の概略

1. IJCADで対象の図面データを開きます。

2. 本LISPを読み込みます。

3. コマンドラインに SG と入力して実行します。

4. DEFPOINTSレイヤ上のポリライン枠が自動検出されます。

5. 1枚目の図面が 0,0,0 に移動された状態で表示されるので、ファイル名として使いたい文字範囲を指定します。

6. 2枚目以降は、同じ位置の文字範囲を自動で読み取りながら連続処理されます。

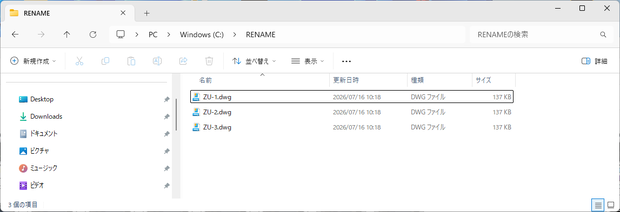

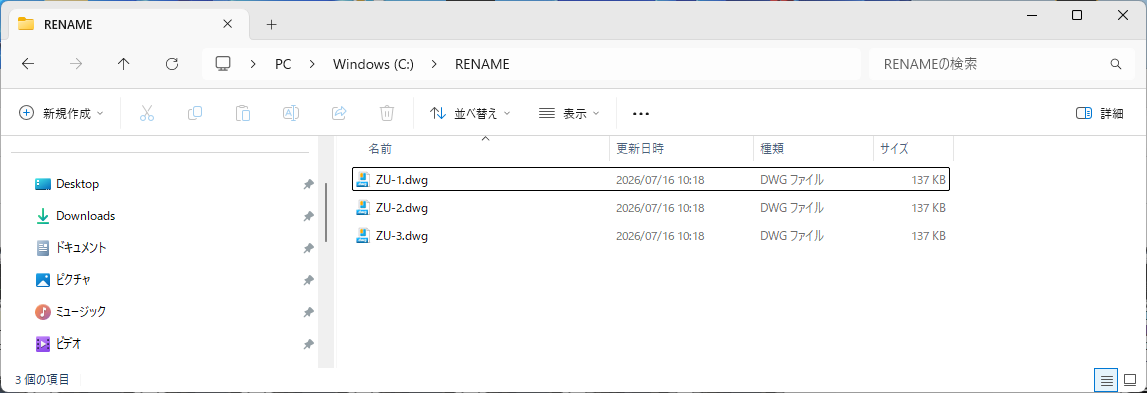

7. 分割されたDWGファイルが C:\RENAME フォルダに保存されます。

注意事項

図面データの構成によっては、意図した通りに分割・命名されない場合があります。

IJCAD2020PROで動作確認しました。

その他の環境では動作保証出来ませんので、ご了承願います。
