SPC X̄-R 管理図 Excel テンプレート【管理限界自動計算・グラフ自動生成・異常判定ガイド付き】

■ このテンプレートについて

測定値を入力するだけでUCL/CL/LCLが自動計算され、X̄管理図とR管理図が自動生成されるExcelテンプレートです。

外径加工工程の25サブグループ（計125点）のサンプルデータ付きで、すぐに使い方を確認できます。

「X̄-R管理図を作りたいがUCL/LCLの計算が面倒」

「Excelでグラフを自動生成したい」

「SPC管理図を顧客に提出しなければならないが、整ったフォーマットがない」

——こうした現場の悩みを解決します。

■ ファイル構成（Excel 1ファイル・5シート）

① 使い方ガイド

　X̄-R管理図の仕組み・使い方手順・管理係数表（A2, D3, D4）・Western Electric異常判定4ルールを解説

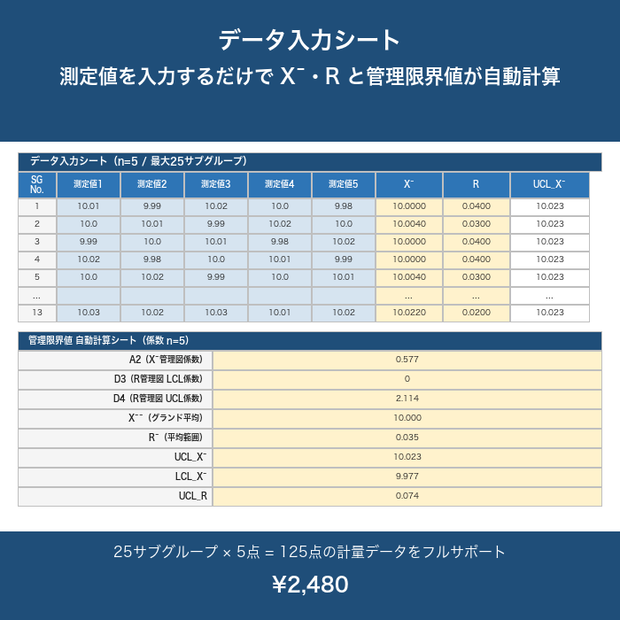

② データ入力シート

　サブグループ番号と測定値（各グループ5点、最大25グループ）を入力するだけ

　・X̄（サブグループ平均）とR（範囲）が自動計算

　・UCL/CL/LCLもデータから自動計算

　・グラフ用の参照列を自動生成

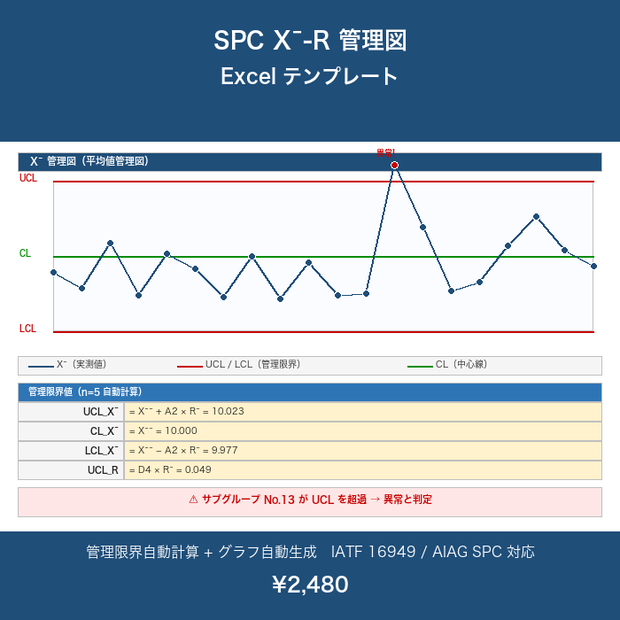

③ X̄ 管理図

　平均値の推移グラフ。UCL・CL・LCL（赤・緑・赤の点線）が重ねて表示されます

④ R 管理図

　範囲の推移グラフ。UCL・CLラインが自動表示されます

⑤ 改訂履歴

　文書管理・審査対応用

■ このテンプレートの特徴

① 管理限界値（UCL/CL/LCL）が自動計算

測定データを入力すると、A2・D3・D4係数を使った管理限界値が自動計算されます

（サブグループサイズ n=5、A2=0.577、D3=0、D4=2.114）。

② グラフがデータ連動で自動更新

X̄管理図・R管理図にUCL/CL/LCL参照ラインが付いており、データ入力後にグラフが自動更新されます。

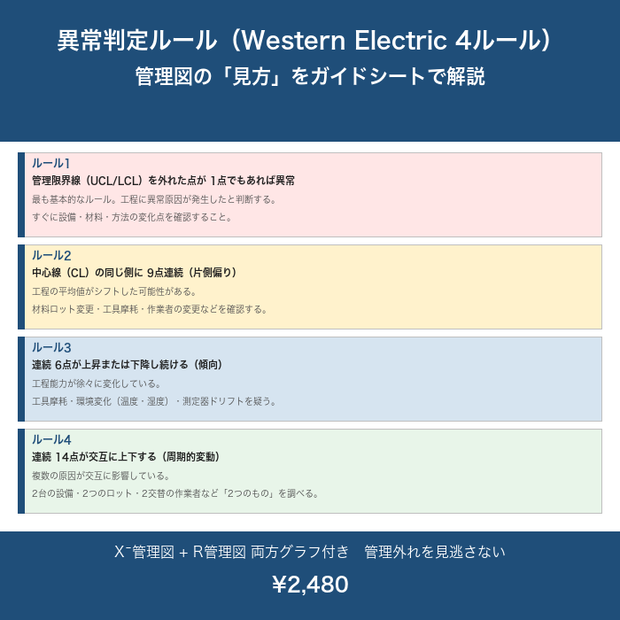

③ 異常判定ルール4種をガイドシートに収録

Western Electric判定ルール（管理外れ・片側偏り・傾向・交互変動）を解説付きで収録。

④ サンプルデータ付き

外径加工工程の25サブグループ（計125点）のサンプルデータで、使い方をすぐに確認できます。

■ こんな方に向いています

・品質管理担当・生産技術担当

・SPC管理図の導入を検討している方

・IATF16949（9.1.1.1）の統計的手法要求に対応したい方

・顧客への管理図提出が必要な方

■ ファイル形式・動作環境

・配布形式: ZIP（解凍後に .xlsx ファイルをご使用ください）

・Microsoft Excel 2016以降（.xlsx形式）

・Google スプレッドシートでも開けますが、レイアウトが一部崩れる場合があります

■ 注意事項

・商用利用可能です（自社内での使用・社内配布を含む）

・転売・再配布・無断公開はご遠慮ください

■ 関連する解説記事（note）

SPC管理図の見方・IATF16949との関係はnoteでも解説しています。

https://note.com/hiro_forge_mfg
