HUSKON　SWAP　ver1.1

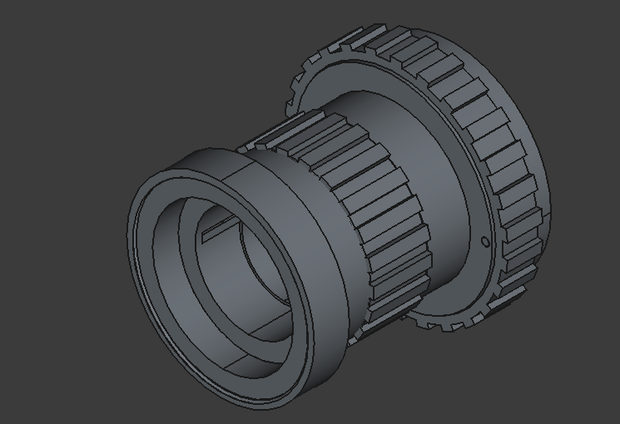

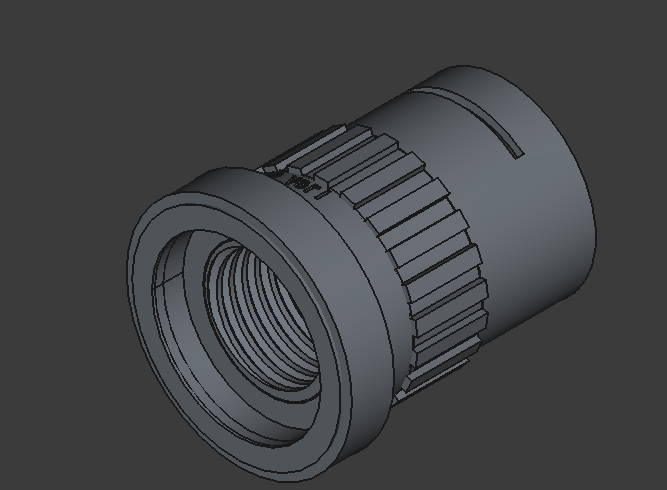

【3Dプリントデータ】自作カスタムレンズ鏡筒「HUSKON SWAP」

「HUSKON SWAP」は、ご自身の3Dプリンターや3Dプリント代行サービスを利用して製作する、M42マウント対応の自作カスタムレンズ鏡筒（デジタルデータ）です。

既存のレンズをただ使うだけでなく、レンズの構成、絞りの機構、外観のデザインまで、すべてをあなた好みにカスタムできる、圧倒的な自由度を持ったクリエイティブなプロジェクトです。

「HUSKON SWAP」4つの特徴

① 選べる2つの絞り機構：アイリス構造 ＆ ウォーターハウス構造

好みに応じて2種類の絞り機構を選択して製作可能です。

アイリス構造： 5枚の絞り羽根を組み込み、スムーズな無段階絞り（5mm〜30mm）を楽しめます。

ウォーターハウス構造： クラシカルな差し込み式の絞り板を採用。5mm、8mm、12mm、30mmのほか、テンプレートを元に自分好みの絞り値を自作することも可能です。

② 自由自在なレンズ構成（光学カスタム）

対応レンズ径は「38mm〜40mm」。市販の凸レンズや凹レンズを組み合わせることで、焦点距離50mm〜130mm（フルサイズ対応）を想定した様々なレンズ構成（単玉、トリプレットなど）をご自身で自由に設計・実験できます。

③ 魅せる、育てる外観デザイン

出力したパーツの外側は自由に塗装が可能。クラシックな「つや消しブラック」でカメラとの一体感を高めるもよし、個性的なカラーリングで世界に一つだけのオールドレンズ風鏡筒に仕上げるもよし、あなたのセンスが光ります。

④ 拡張パーツの追加・改造も自由

「足りないパーツ」や「自分で組み込みたい機構」があれば、パーツを追加してさらにカスタムしていくことが可能です。まさに、終わりのないレンズビルドを楽しめます。

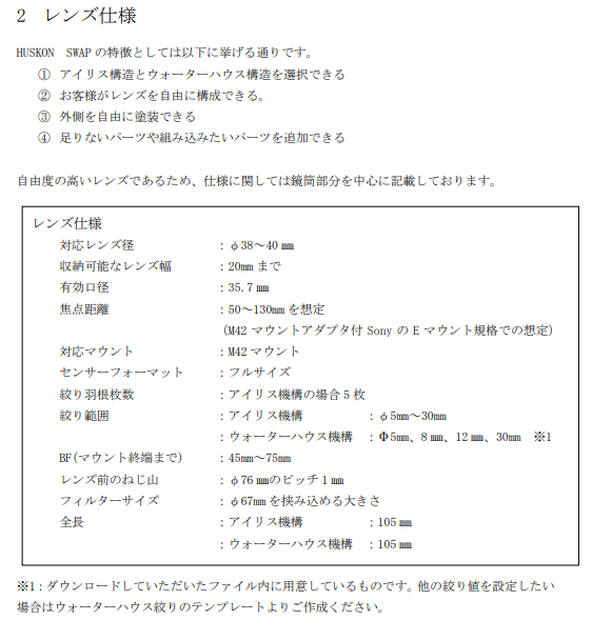

製品仕様（鏡筒基本スペック）

・対応マウント： M42マウント（M42マウントアダプター経由で、Sony Eマウント・をはじめ各社ミラーレス一眼で使用可能）

・センサーフォーマット： フルサイズ対応

・想定焦点距離： 50mm〜130mm（レンズ構成による）

・対応レンズ径： φ38mm 〜 φ40mm

・収納可能レンズ幅： 20mmまで

・有効口径： 35.7 mm

・全長： 105 mm（アイリス／ウォーターハウス共通）

・絞り範囲：

・アイリス機構：5mm 〜 30mm（絞り羽根5枚）

・ウォーターハウス機構：5mm、8mm、12mm、30mm（テンプレート付属）

・レンズ前ねじ山： 76mm（ピッチ1）

・フィルターサイズ： 67mmを挟み込める大きさ

・バックフォーカス（マウント終端まで）： 45mm 〜 75mm

商品内容（お届けするもの）

3Dプリント用 3Dデータ一式（STL等のデジタルデータ）

・「HUSKON_SWAP_アイリス」用データ一式

・「HUSKON_SWAP_ウォーターハウス」用データ一式

製作にあたって必要なもの（お客様にてご用意いただくもの）

本製品を完成させるには、データの他に以下の部材や環境が必要です。

・3Dプリント環境： ご自身の3Dプリンター、またはJLC3DPなどの3Dプリント代行サービス。

・光学レンズ： φ38mm〜φ40mmの市販レンズ（凸レンズ・凹レンズなど、お好みの構成に合わせて）。

・接着剤： パーツの固定用（アロンアルファ等）。

・つや消し黒スプレー（推奨）： 鏡筒内部の不要な光の反射（内面反射）を抑えるため、パーツ（他色素材の場合）を黒く塗装する模型用ラッカースプレー。

ご購入前のお願いと注意事項

本商品は造形物（現物）ではなく、3Dプリント用の「デジタルデータ」の販売です。

造形物の仕上がりは、お使いの3Dプリンターの機種、レジンやフィラメントの種類、スライサーの設定などの環境によって大きく左右されます。そのため、プリントの成功成否や出力過程、仕上がり精度に関するクレーム・返品・返金等はご遠慮いただけますようお願い申し上げます。

ご自身の手でトライ＆エラーを繰り返し、最適な設定を見つけ出す「ものづくりのプロセス」も含めて楽しんでいただける方の探求心をお待ちしております！

利用規約

「HUSKON　SWAP」は、お客様がダウンロードいただいた時点で、自由に内容を加工していただいて構いません。

ただし、「HUSKON　SWAP」をもとに作成したものを販売する等は禁止しております。

ご理解のほどよろしくお願いいたします。
