QC七つ道具 作図セット【Python・CSV→パレート図/管理図/散布図など一括生成】

CSVを渡すだけで、パレート図・ヒストグラム・散布図・管理図が揃います。

月次QC報告の作図作業を、1コマンドで完結させる Python ツールです。

Excel手作業・属人化・毎回バラバラな見た目——まとめて解決します。

━━━━━━━━━━━━━━━━━━━━━━

■ こんな課題を抱えていませんか？

━━━━━━━━━━━━━━━━━━━━━━

・パレート図や管理図を Excel で毎回手作りしている

・ヒストグラム・散布図・推移グラフをバラバラなソフトで作っている

・作図が特定の担当者に属人化し、その人がいないと困る

・月次報告のたびに作図だけで 2〜3 時間かかっている

・グラフの見た目がメンバーによってバラバラで統一感がない

━━━━━━━━━━━━━━━━━━━━━━

■ 出力されるもの

━━━━━━━━━━━━━━━━━━━━━━

【Excel レポート（qc_report.xlsx）】

・「目次」「Settings」＋図ごとにシートが分かれた一覧ブック

・各シートに高解像度グラフを埋め込み済み。報告書への貼り付けもそのまま使えます

【HTML レポート（qc_report.html）】

・全図を図種別セクションで縦に並べた一覧ページ

・画像を base64 で埋め込み済み（1ファイルで完結・共有フォルダに置くだけで閲覧可）

・A4 印刷対応

━━━━━━━━━━━━━━━━━━━━━━

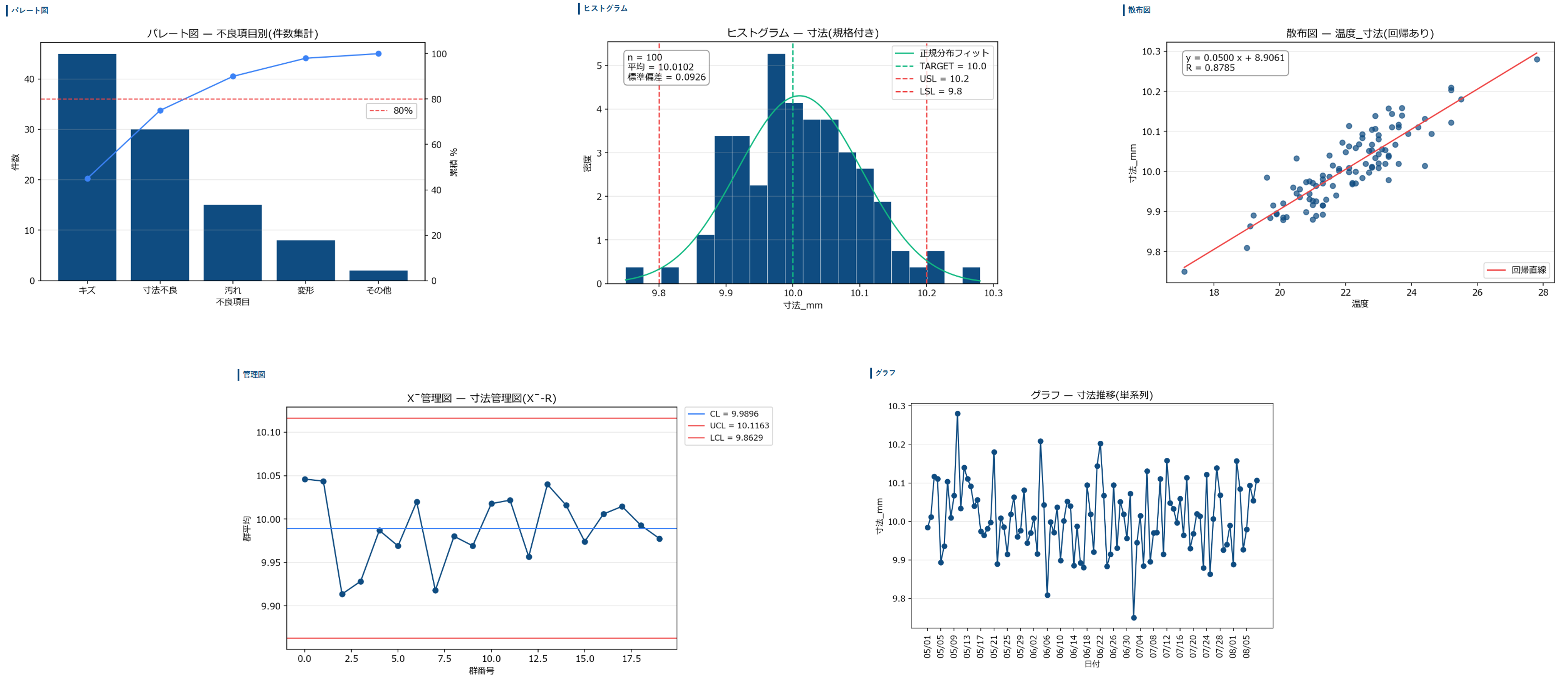

■ 主な機能

━━━━━━━━━━━━━━━━━━━━━━

・パレート図：降順棒グラフ＋累積%折れ線＋しきい%補助線（デフォルト 80%）

・ヒストグラム：規格線（USL/LSL/target）＋正規分布フィット曲線

・散布図：回帰直線＋相関係数 R 自動表示

・管理図：X̄-R / I-MR / p / np / c / u の 6 タイプ対応。管理外れ点を自動ハイライト

・グラフ（折れ線・棒）：複数系列対応、x 軸ラベル自動間引き

・特性要因図_整理シート テンプレ（Excel）同梱

・チェックシートテンプレ（記録用・集計用 2 様式の Excel）同梱

・日本語・英語バイリンガル出力（config.yaml で切替）

・CSV / Excel 入力・UTF-8 / Shift-JIS 文字コード自動判定

・外部通信なし・クラウド送信なし・テレメトリなし（完全ローカル動作）

━━━━━━━━━━━━━━━━━━━━━━

■ こんな方に

━━━━━━━━━━━━━━━━━━━━━━

・製造業の品質管理・生産技術エンジニア（QC 室・改善担当）

・毎月の QC 報告の作図作業を自動化したい方

・Python は動かせるが、作図コードを書く工数を省きたい方

・Excel 手作業から卒業して、再現性のある作図ルーティンを作りたい方

・Minitab / StatWorks のような高額ソフトは稟議が通らない方

━━━━━━━━━━━━━━━━━━━━━━

■ 動作環境

━━━━━━━━━━━━━━━━━━━━━━

・Python 3.10 以上

・Windows 10/11

・依存ライブラリ：pandas / openpyxl / matplotlib / scipy / jinja2 / PyYAML

　（requirements.txt に記載 → pip install -r requirements.txt で一括導入）

━━━━━━━━━━━━━━━━━━━━━━

■ 同梱物（ZIP 展開後）

━━━━━━━━━━━━━━━━━━━━━━

・run.py（実行スクリプト）

・config.yaml（設定ファイル・コメント付き）

・requirements.txt

・data/sample.csv（全図種をカバーするサンプルデータ）

・templates/特性要因図_template.xlsx

・templates/チェックシート_template.xlsx

・README.md（セットアップ・使い方・config リファレンス）

━━━━━━━━━━━━━━━━━━━━━━

■ 使い方（3ステップ）

━━━━━━━━━━━━━━━━━━━━━━

① ZIP を解凍し、ターミナルでフォルダを開いて依存ライブラリを導入

　　pip install -r requirements.txt

② config.yaml を編集して CSV パスと作図設定を記入

③ 実行する

　　python run.py

　→ output/ フォルダに Excel・HTML・PNG が生成されます

━━━━━━━━━━━━━━━━━━━━━━

■ ご注意

━━━━━━━━━━━━━━━━━━━━━━

・本商品の使用には Python の基本操作（pip・ターミナル実行）が必要です

・動作確認は Windows 11 / Python 3.12 で行っています

・デジタルコンテンツのダウンロード販売のため、購入後の返金はお受けできません

・ご購入前のご不明点は商品ページのメッセージよりお問い合わせください

━━━━━━━━━━━━━━━━━━━━━━

━━━━━━━━━━━━━━━━━━━━━━
