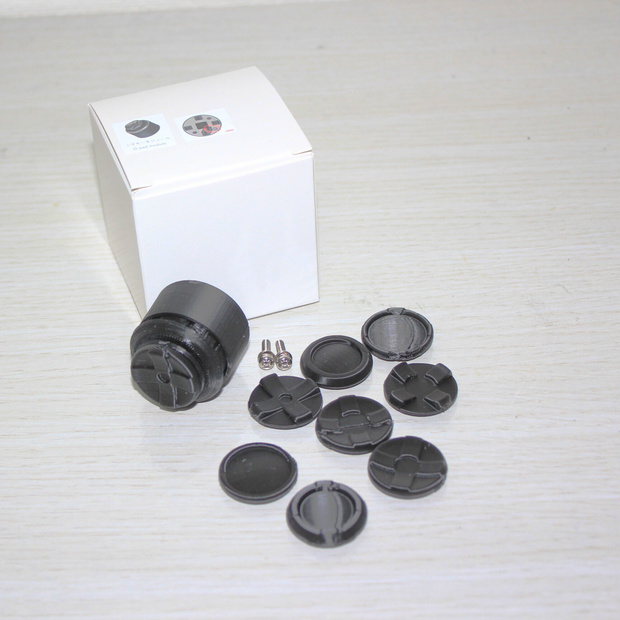

十字キーモジュール

自作ゲームパッド計画 第3弾 「十字キーモジュール」

自作ゲームパッド向けに開発したモジュールとなります。

（アケコン、レバーレスでも使用可能）

Φ30㎜穴にはめ込み、各ボタンにファストン端子を繋げることで4ボタンとして使えるようになります。

ゲームパッド左側の十字キーを想定しています。

〇すべてのボタンはマウスと同じマイクロスイッチタイプ

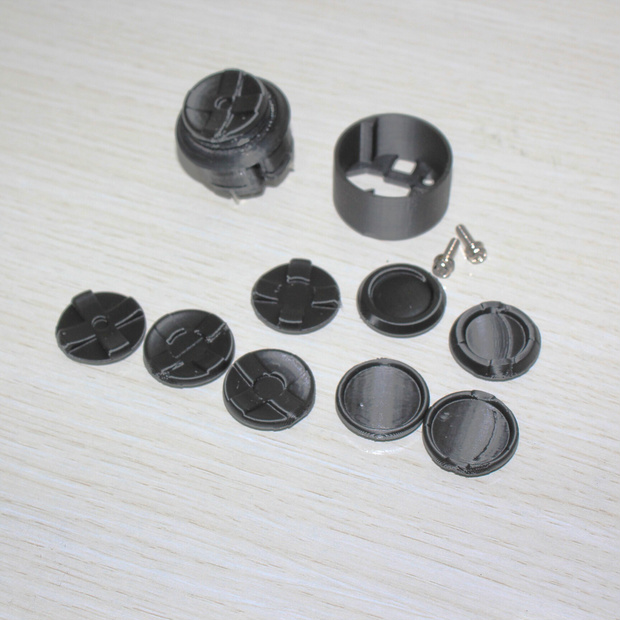

〇キートップ変更可能（9種類）

〇格ゲー向きに開発しましたが、2Dアクション、パズルゲーム、スクロールSTG、音楽ゲームなどにも活用できます。

〇裏側中央の調節ねじで十字キー内部のシーソー機構の調整が可能

（ナナメが入りやすくなってコマンド入力が入りやすくなったり、逆にナナメを入りにくくしてパズルゲームで誤爆を防いだりなどができます）

〇Φ30㎜穴対応

〇板厚3～5㎜想定

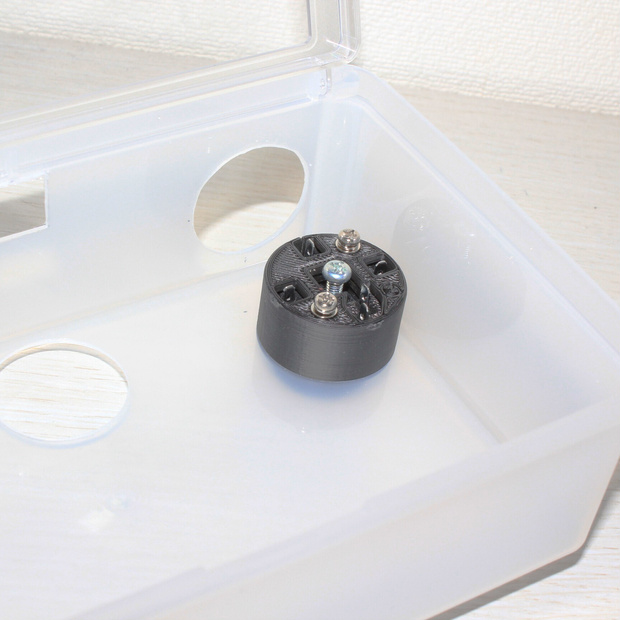

〇モジュールをΦ30㎜穴に差し込み、裏側にカバーをはめ込んで天板を挟み、セムスねじで固定

〇必要なファストン端子配線

　・各ボタン配線　4本

　・GND配線　　　1本

注意点

●3Dプリンター製のため、ファストン端子へのはんだ付けは溶けてしまうのでできません。

●3Dプリンター製のため、直射日光に当たる場所や車のダッシュボードなど高温になる場所への保管は避けてください。

●3Dプリンター製のため、積層痕が目立ったり、バリが残っていたりします。あらかじめご了承ください。

●本製品の使用によってコントローラーに不具合が出た場合などについてはこちらでは責任を負いかねますのであらかじめご了承ください。

お願い事

〇本製品 単体での転売行為は禁止とさせていただきます。

〇購入者が本製品を組み込んだ自作ゲームパッド・アケコン・レバーレスを第三者に販売することはOKです。また、販売する際にこのモジュールの製作者（パラクス）への連絡は必要ありません。
