beatmaniaIIDX(10th筐体以降)用：I/O基板、COMP(CONP)基板電源分配ハーネス

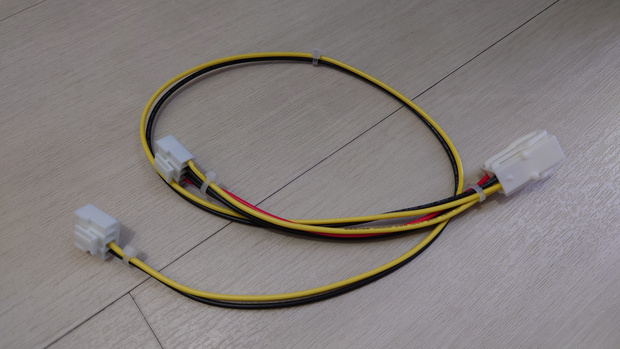

beatmaniaIIDX(10th筐体以降)用：I/O基板、COMP(CONP)基板電源分配ハーネスです。

長さは下記の通りです。

[YLR-04V]---(30cm)---[I/O基板用端子]

---(50cm)---[COMP(CONP)基板用端子]

※画像のケーブルはI/O基板向けを15cmで作成していますが、PCB(K)基板向けにはハーネス長が足りないため、30cm仕様で提供します。

beatmaniaIIDXの10th以降の筐体に、COMP(CONP)基板を搭載したい場合に使用できる電源分配ハーネスです。

I/O基板またはPCB(K)基板へ電源供給を行っているハーネスを置き換えて使用します。

分配仕様としているため、I/O基板またはPCB(K)基板とCOMP(CONP)基板の同時利用や、

換装する際の手間を省くことができます。

注：10thより前に出荷された筐体に搭載されているCOMP(CONP)基板は、

I/O基板向けと同形状の端子で電源供給を行いますがピンアサインが異なります。

I/O基板向けは4本の電線を収容したコネクタで接続、

COMP(CONP)基板は2本の電線を収容したコネクタで接続します。

故障の原因になるため絶対に間違えないでください。

電源供給状況は各環境後に異なります。全ての環境での動作確認が出来ているわけではありません。

本商品を使用したことによる、機器の破損や火災が発生した場合の責任は負いかねます。

使用開始時は異様な発熱などが無いかを確認してください。

部品の調達時期により細部の色合いなどに違いが出る場合があります。
