beatmania IIDX用：ペリフェラル - I/O基板+COMP(CONP)基板電源変換ハーネス

beatmaniaIIDX用：ペリフェラル - I/O基板+COMP(CONP)基板電源変換ハーネスです。

長さは下記の通りです。

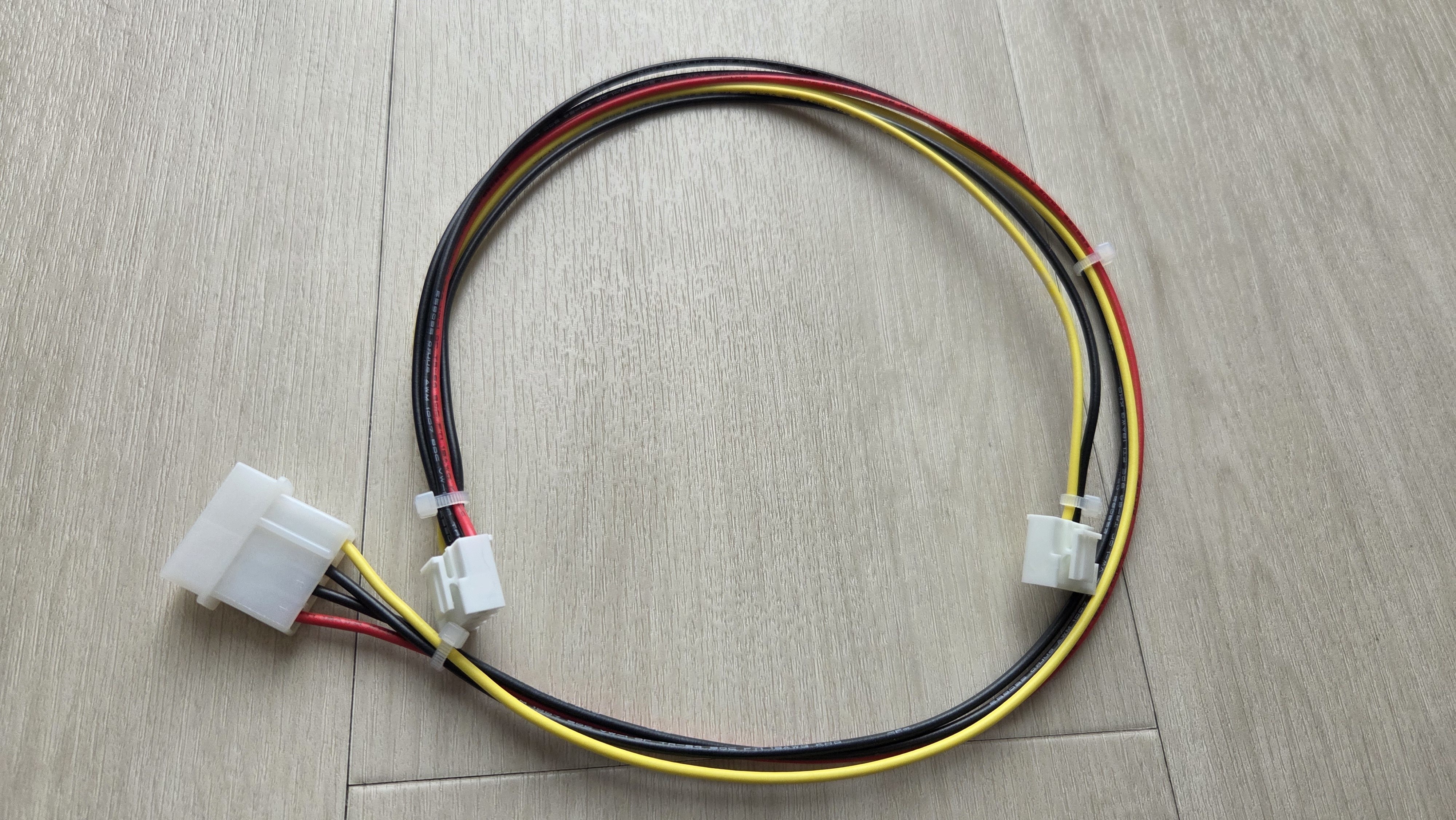

[ペリフェラル]---(50cm)---[I/O基板用端子]---(30cm)---[COMP(CONP)基板用端子]

beatmaniaIIDX筐体で使用されているI/O基板+COMP(CONP)基板の電源を、

PC用ATX電源のペリフェラルピンから給電するための変換ハーネスです。

I/O基板以外に、10th筐体以降のPCB(K)基板への給電にも利用できます。

主に筐体にPCBを搭載せず、PCB単体で動作確認を行いたい場合に利用できます。

PCBのペリフェラルピンから電源供給することで、別で電源を用意することなくI/O基板に給電できます。

また、同時にCOMP(CONP)基板に電源供給できます。

注：10thより前に出荷された筐体に搭載されているCOMP(CONP)基板は、

I/O基板向けと同形状の端子で電源供給を行いますがピンアサインが異なります。

I/O基板向けは4本の電線を収容したコネクタで接続、

COMP(CONP)基板は2本の電線を収容したコネクタで接続します。

故障の原因になるため絶対に間違えないでください。

電源供給状況は各環境後に異なります。全ての環境での動作確認が出来ているわけではありません。

本商品を使用したことによる、機器の破損や火災が発生した場合の責任は負いかねます。

使用開始時は異様な発熱などが無いかを確認してください。

部品の調達時期により細部の色合いなどに違いが出る場合があります。
