pico4用VRガンストック「foldstock」STLデータ

PICO4用VRガンストック「foldstock」のSTLデータです。

【foldstockについて】

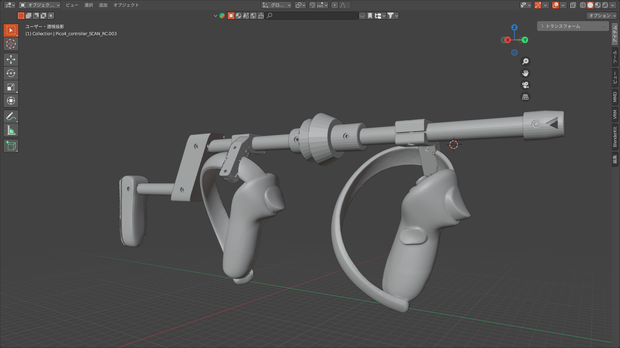

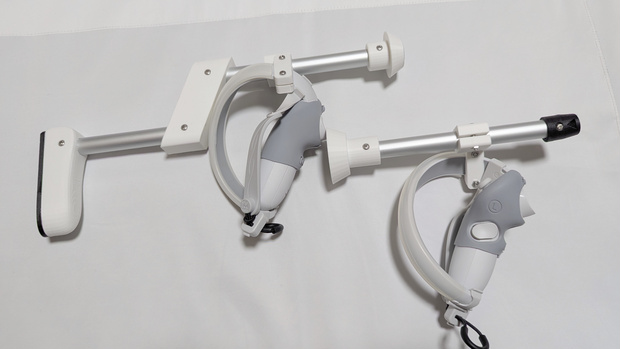

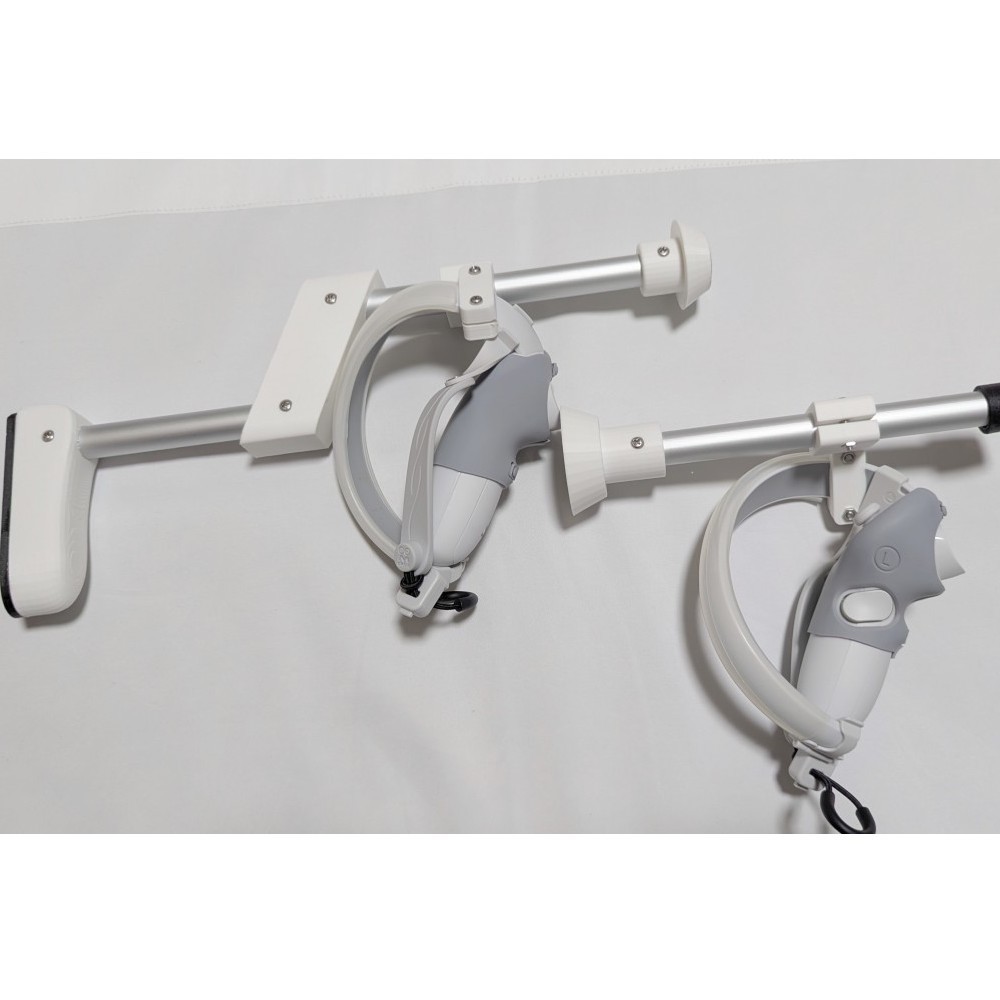

foldstockは、PICO4向けに設計したVRガンストックです。

従来の「必要なときだけ取り付ける」タイプのガンストックが持つ不便さを減らし、より直感的で扱いやすい操作感を目指して作成しました。

【使用テスト動画】

https://youtu.be/zqgvA0LKqa4

【開発の背景】

一般的な肩掛け式のガンストックは、必要な場面だけコントローラーへ装着できる反面、実際のプレイでは次のような課題がありました。

- ストックの位置がわかりにくく、素早く装着しづらい

- 全長が長くなりやすく、座位プレイと相性が悪い

特に、探索・回収・リロード・武器切り替えが多いVRFPSでは、ストックを使いたい場面と使わない場面が頻繁に切り替わります。

そのため、安定性の向上という利点よりも、着脱の手間がストレスになることがあります。

この問題は、ガンストック初心者ほど顕著です。

視界が限られるVR環境では、見えない位置にあるストックへ素早く合わせるのが難しく、慣れるまで扱いにくさを感じやすくなります。

foldstockは、こうした不便さを少しでも減らすために設計しました。

【特徴】

■ 直感的に扱える構造

foldstockは、ストック機構をコントローラー側へ直接取り付ける構造です。

これにより、ストックを使用しないときと近い感覚で構えることができ、着脱時の迷いを減らしています。

さらに、左右コントローラーの接続位置がわかりやすいよう、マグネット接続部には余裕を持たせたガイド形状を設けています。

視界が塞がるVR環境でも、比較的スムーズに装着できます。

■ 軽量設計

コントローラー側に機構を持たせる都合上、重量の増加は避けられません。

その一方で、3Dプリント時のインフィル設定を見直し、支柱には軽量な 1.5mm厚 × 18φ アルミポールを使用することで、実用上の違和感を抑えています。

- 左コントローラー加算重量：115g

- 右コントローラー加算重量：213g

- 合計：328g

■ 座位プレイを意識した設計

座った状態でも扱いやすいよう、全体の長さをできるだけ短くしています。

これにより、壁や床への干渉を抑え、座位プレイでも使いやすい形を目指しました。

【必要物】

・M4ボルト30mm x6(パイプ取付用 マズル、バレル、ストック部)

・M4ボルト25mm x4(コントローラーとパイプ固定用 パイプ側)

・M4ボルト20mm x2(コントローラーとパイプ固定用 コントローラー側)

・M4ナットx12

・25mm x 7mm ネオジム磁石 x2 (Amazon:https://amzn.to/3PtqOvb)

・18mmアルミパイプ1m x1(前200mm 中200mm 後100mm)

・パイプ切断用工具(Amazon:https://amzn.to/3O4mYrS)

・m4穴用穴あけ工具(パイプ側の穴開け時に必要 m4用ドリル等)

※接着剤でも作成は可能です。接着剤使用の場合はコントローラー側とパイプ固定用のボルトとナットが有れば作成できます。

【ファイル内容】

・3Dプリント用STLファイル

・img

・readme.txt

【注意事項】

お客様の出力時のトラブルや失敗、パーツ破損やパーツが原因での責任はおえませんのでご了承お願いします。

製品データは予告なく改良する場合がございます。

著作権は放棄しておりませんが、個人利用の範囲での改造・改変についてはしていただいて構いません。

・二次配布

・第三者への譲渡

・SNS等へのデータのアップロード

・出力品の販売

等個人利用目的以外の物は全て禁止いたします。
