カードマシンピストル：CMP27

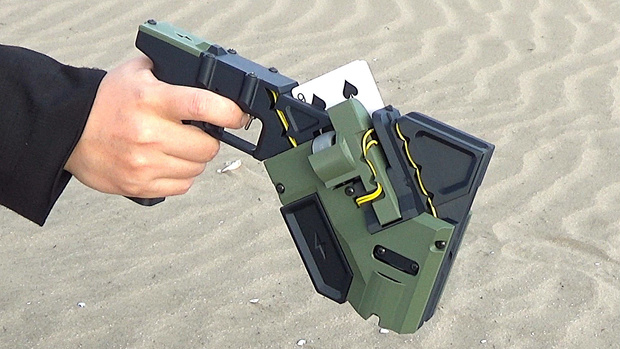

電動カードマシンピストル：CMP27

3Dプリント用のSTLデータです。

組み立てには

・ケーブル（直径1~2mm）

・DPDTトグルスイッチ　13x10mm程度でM6ねじ止めのもの

・マイクロスイッチもしくはタクトスイッチ(6x6x5)

・φ3ピン

　フレーム固定用：長さ49mm、30mm、27ｍｍx2

　マガジンホールド用：長さ15mmx1

　トリガー軸用：長さ30mmx1

・ゴムチューブ　直径6mm

・任意の130モーターx2（ミニ四駆用モーターがおすすめです）

・N20ギアードモーター　3V100RPM

・単四電池x6

・単四電池用の電池ボックス端子（市販品を購入するか、リン青銅板を曲げて自作してください）

・ネジ　M3x15mm 17本

・バネ　直径7.5mm　（長さは適当に切って調節してください）

・ミニ四駆用　大径ソフトスリックタイヤ

などが必要です。

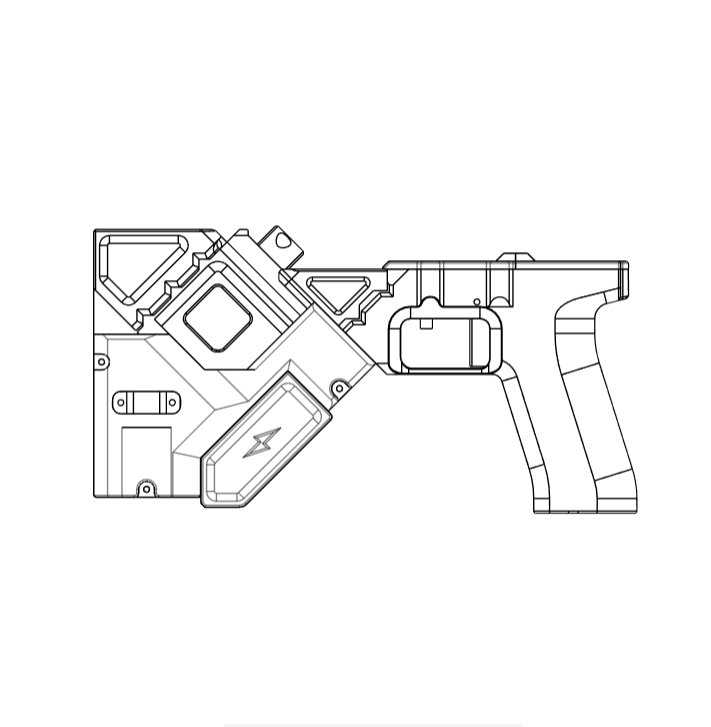

STEPファイルを同梱しますので、組み立ての参考にするほか、入手できる部品に合わせて改変してお使いください。

利用規約

～改造について～

・個人使用のための改変・改良、動画や展示などでの使用は自由です。無許可で大丈夫ですが、できれば連絡を貰えると喜びます。

・本データの有償での再配布は禁止します。出力物を有償配布したい場合はご相談ください。

更新履歴
