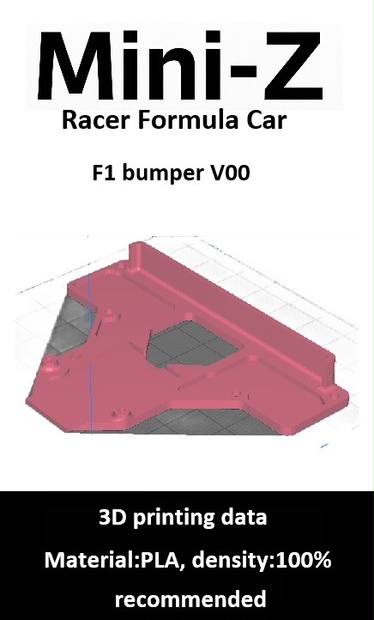

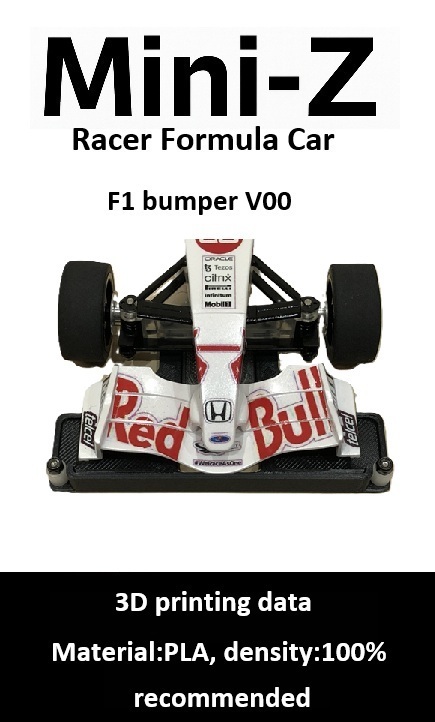

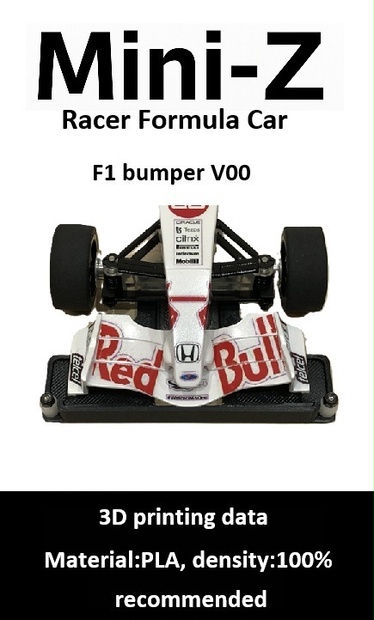

ミニッツ Mini-Z F1 バンパー BUMPER Ver0 3Dプリント用データ

ミニッツF1の生産終了に伴い、クラッシュ時のダメージをできるだけ

軽減するために設計したワイドバンパーです。

強度と実用性を重視し、ミニッツGPサーキット30Sで1000周以上の

走行テストを実施。ネジの緩みや割れは確認されませんでした。

利用規約

・本商品は 3Dプリント用データ（STL）です。完成品は付属しません。

・個人利用の範囲でご自由にプリントしてお使いいただけます。

・データの再配布や転売、改変データの配布・販売はご遠慮ください。

・データの性質上、購入後の返品はできません。

・プリント環境により仕上がりが異なるため、製品保証はできません。

・内容をご理解いただける方のみご利用ください。

・ご不明点があればお気軽にお問い合わせください。

・安心してご利用いただけるよう、今後も改善を続けてまいります。

・Katsu 3D LabではMini-ZやSIMAGICなどのパーツを中心に展開しています。

• This product is 3D printing data (STL). No finished item is included.

• You may print and use the data freely for personal use.

• Redistribution, reselling, or sharing of the data—whether modified or unmodified—is not permitted.

• Due to the nature of digital products, refunds cannot be provided after purchase.

• Print quality may vary depending on your printing environment; therefore, no product warranty can be offered.

• Please purchase only if you understand and agree to these conditions.

• If you have any questions, feel free to contact us.

• We will continue improving our products so you can use them with confidence.

• Katsu 3D Lab mainly offers parts for Mini-Z, SIMAGIC, and related systems.

更新履歴

■ 推奨仕様

• 推奨材質：PLA

• 推奨密度：100%

• 製品重量：約7g

• ネジ止め：問題ありませんが、締めすぎにはご注意ください

※大きなサーキットで最高速域からクラッシュした場合は破損する可能性があります。

■ 適合確認済みボディ

• MP4-20

• MP4-22

• F248

※「参考取付図1・2」をご参照ください。

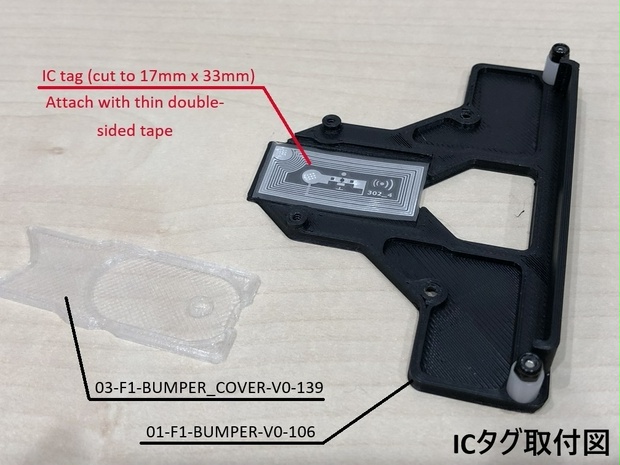

■ ICタグについて（別途ご準備ください）

市販のICタグを17×33mmにカットし、薄い両面テープで貼り付けてからカバーを装着し、本体に組み付けてください（2×6TP）。

京商純正タグも、樹脂台から剥がせば使用可能です。

※「ICタグ取付図」参照

■ バンパー両端ポストについて

両端のポストは強度アップ用です。

ガードレールや他車との接触が多い環境では、強度が高すぎる場合がありますので、必要に応じて取り外してご使用ください。

※取り外した場合、バンパー自体が割れやすくなる可能性があります。

■ 組立に必要なネジ（別途ご準備ください）

• M2×10 十字穴付皿小ネジ ×2

• M2 ナイロンナット ×2

■ シャーシへの取付用ネジ（別途ご準備ください）

純正と同じサイズ・長さで問題ありません。

• バンパー取付：2×6TP ×2

• Fウイング取付：2×5TP皿 ×2

商品内容

• 3Dデータ(STL)_材質 PLA(密度100%推奨)

01-F1-BUMPER-V0-106

02-F1-BUMPER_POST-V0-139B

03-F1-BUMPER_COVER-V0-139

• 組立図(JPG)

組立図

ICタグ取付図

• 参考取付図(JPG)

参考取付図1

参考取付図2

• 利用規約

利用規約.TXT

• 印刷方向参照(PNG)

01-F1-BUMPER-V0-106

02-F1-BUMPER_POST-V0-139B

03-F1-BUMPER_COVER-V0-139

合計11個のファイル
