ミニッツ Mini-Z F1 モーターケース(F1STD,LM) Ver0 3Dプリント用データ

ミニッツF1純正モーターケースセット「MF17」および純正シャフトの生産終了に伴い、互換開発した 「01-STD-Motor case」 と、ミニッツLMシャフトが装着できる 「03-LM-Motor case」 をセットとして販売します。

設計コンセプトは、モーター位置を可能な限り低く配置し、低重心化と冷却性能の向上を同時に実現すること。さらに、精度確保のために 専用リヤサスプレートを一体化設計 とし、剛性と取り付け精度を高めています。

サスプレートのばね力は、純正樹脂タイプの「M」に近い特性を持ち、「S」はMFW18に近い、テストでは「H」を使用し、実際にベストラップを更新しています。

ミニッツGPサーキット30Sで約2000周の耐久テストを行い、割れなどの問題は確認されていません。ベアリング使用を推奨し、バリを丁寧に処理すればスムーズに装着できる設計です。

素材は高品質PLAを推奨。モーター接触部にはABSが最適ですが、テストではPLAでも十分な耐久性を確認済み。万が一破損してもデータ製品のため再印刷が可能で、長期的に安心して使用できます。

利用規約

• 本商品は 3Dプリント用データ です。完成品は付属しません。

• データは 個人利用の範囲内 で自由にプリントしてご使用いただけます。

• データの 再配布・転売・共有、および 改変データの配布・販売 は禁止します。

• デジタル商品の性質上、購入後の返品・返金はできません。

• プリント環境により仕上がりが異なるため、製品保証はできません。

• データをダウンロードした時点で、本利用規約に同意いただいたものとみなします。

• 内容をご理解いただける方のみご利用ください。

• ご不明点があればお気軽にお問い合わせください。

• 安心してご利用いただけるよう、今後も改善を続けてまいります。

• Katsu 3D Lab では Mini-Z、SIMAGIC などのパーツを中心に展開しています。

Terms of Use

• This product consists of 3D printing data only. No finished item is included.

• You may print and use the data freely for personal use.

• Redistribution, reselling, sharing, or distributing modified versions of the data is strictly prohibited.

• Due to the nature of digital products, refunds cannot be provided after purchase.

• Print quality may vary depending on your printing environment; therefore, no product warranty can be offered.

• By downloading the data, you are considered to have agreed to these Terms of Use.

• Please purchase only if you understand and agree to these conditions.

• If you have any questions, feel free to contact us.

• We will continue improving our products so you can use them with confidence.

• Katsu 3D Lab mainly offers parts for Mini-Z, SIMAGIC, and related systems.

使用条款

• 本商品为 3D 打印数据，不包含任何实体成品。

• 您可在 个人使用范围内 自由打印和使用本数据。

• 严禁 以任何形式对数据进行 重新分发、转售、共享，亦不得发布或销售 修改后的数据。

• 由于数字商品具有可复制性，购买后恕不接受退款或退货。

• 打印效果会因设备、材料及环境差异而有所不同，本店无法对成品质量提供保证。

• 自您下载数据之时起，即视为已充分理解并同意本使用条款的全部内容。

• 若您对条款或商品内容有任何疑问，欢迎随时与我们联系，我们将尽力为您提供协助。

• 为提升您的使用体验，我们将持续改进与优化产品。

• Katsu 3D Lab 主要提供 Mini-Z、SIMAGIC 等相关系统的零件数据，欢迎关注后续更新。

更新履歴

商品内容

• 3Dデータ(STL)_材質 PLA(密度100%推奨)

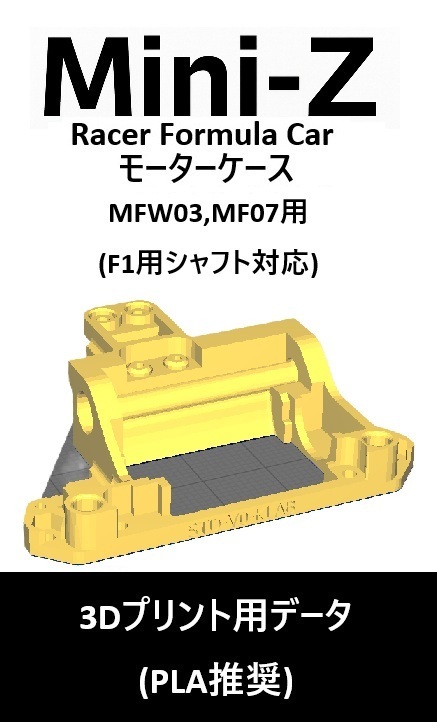

01-STD-Motor case-V0-361a

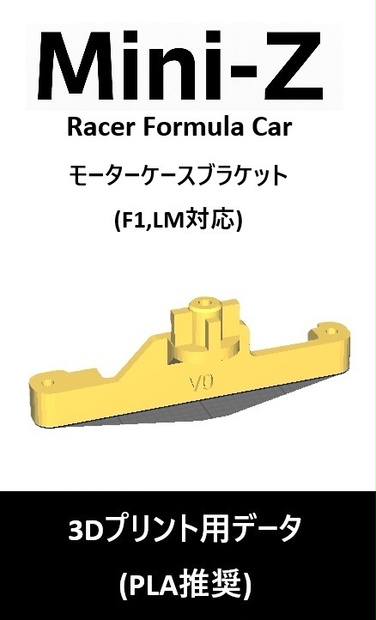

02-STD+LM-Motor BK-V0-361b

03-LM-Motor case-V0-376a

04-Motor Guide A1-V0-369

05-Motor Guide A2-V0-363

06-Motor Guide B1-V0-370

07-Motor Guide B2-V0-364

08-Motor Stopper-V0-372

09-Rear Sus plate-H-V0-398

10-Rear Sus plate-M-V0-400

11-Rear Sus plate-S-V0-401

12-Rear Sus Spacer(RL)-V0-399

(04_05_08はABS密度100%でも可)

• 組立図(JPG)

組立図1

組立図2

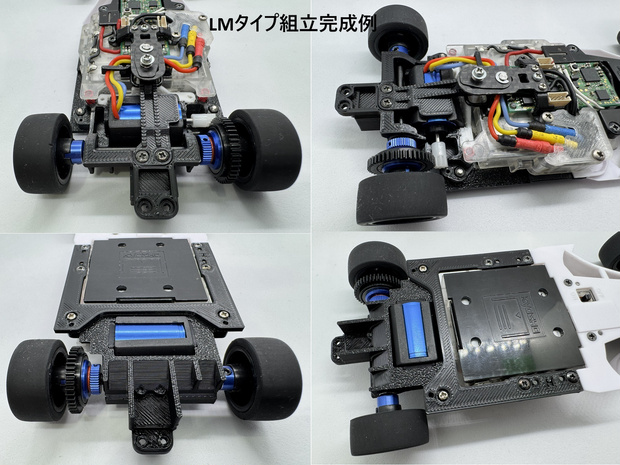

• 完成例(JPG)

完成例-STD

完成例-LM

• 利用規約

利用規約.TXT

• 印刷方向参照(PNG)

01-STD-Motor case

02-STD+LM-Motor BK

03-LM-Motor case

04_05_06_07_Motor Guide

08-Motor Stopper

09_12_Rear Sus plate-H_Rear Sus Spacer(RL)

10_12_Rear Sus plate-M_Rear Sus Spacer(RL)

11_12_Rear Sus plate-S_Rear Sus Spacer(RL)

合計25個のファイル

組立について

1.組立図1,2を参照

2.ねじは赤字をご準備下さい。

3.添付STL_01～12以外の部品は別途ご準備願います。

4.取付穴はφ2キリ、タップ下穴はφ1.5キリで通してから組立推奨(組立が簡単になります)

5.モータガイドはモータケース下面と同面まで押し込んだ位置が適正位置です。

対応ボディ（確認済）

・MP4-20

・MP4-22

・F248

※その他のボディも取付可能と思われますが未確認です。
