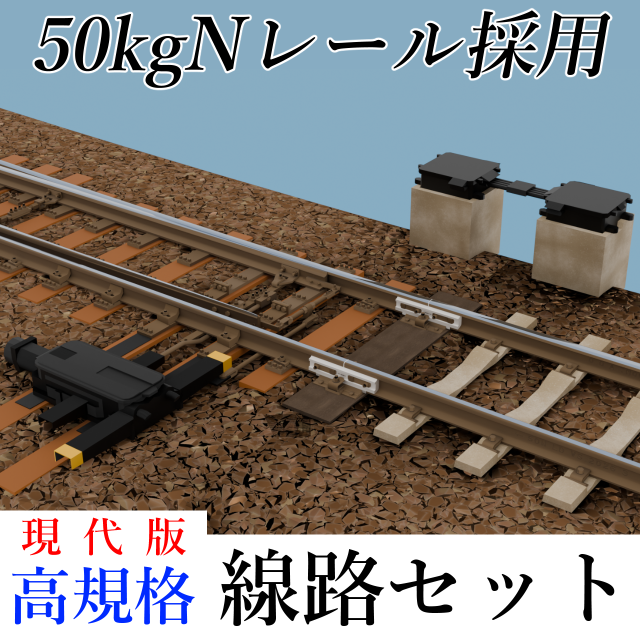

【50kgNレール採用】高規格線路モデルセット

現在、日本国内の鉄道会社で広く採用されている、50kgNレールの線路モデルのセットになります。

軌間幅は、JRや関東私鉄で一般的な1067mm狭軌となります。

耐久性に優れたPCまくらぎと、マンガンクロッシング弾性ポイントを採用しています。レールボンドや絶縁継目も付属するため、軌道回路表現も可能です。

伸縮継目を使用するロングレール等、より高規格な路線表現にいかがでしょうか。

frou01氏が公開しているRigid Body Udon Railway（RBUR）に使用できるよう、予めメッシュのループカット・Unity上でのRead/Write有効化を行っております。

※購入前に、仕様書をご熟読の上、ご検討をお願いします。

＊Before purchasing, please carefully review the specifications and consider your decision.

VRChatのサンプルワールドでは、Unity上での見え方や全ての収録モデルを確認できます。

https://vrchat.com/home/launch?worldId=wrld_43f04082-217b-4640-9ae7-e933ceb8da33

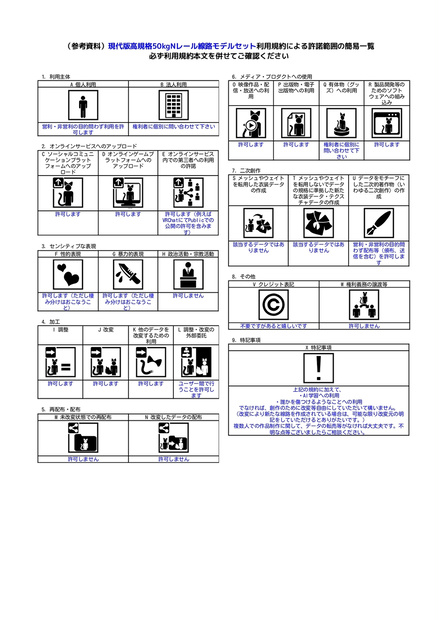

利用規約・使用上の注意等に関しては、仕様書をご確認ください。

商品画像は開発中のものです。製品版とは一部異なる可能性があります。サンプルワールド等で最新の製品版を公開しています。

【お詫び】分岐器のクロッシング角の誤りについて

当アセット収録の8番片開き分岐器及び4番普通シーサースクロッシングのクロッシング角に誤りがありました。本来クロッシング角を『7度09分（7.15°）』とすべき設計を、『7.09°』と誤って設計していました。その為、実際の分岐器より分岐角度が0.06°小さくなっています。ご迷惑をお掛けしましたこと、お詫び申し上げます。

現在、分岐角の修正予定等については未定となっています。

ソフトウェア開発における使用に関して

フリーのソフトウェアへの組み込み及び配布はご遠慮下さい。また、有料であっても、容易にアセットのデータが取り出せないようにお願いします。

このアセットの特長

・50kgNレール用の弾性ポイントとマンガンクロッシングを再現

・テクスチャを手作業で作成し、リアルさを追求しつつも、実写画像をテクスチャにしたような違和感を軽減

・5mの短尺レールから200mロングレールまで、多種多様な長さやまくらぎを収録

・レールボンドや絶縁継目が付属し、軌道回路の再現が可能

・他のレールが使えるよう、中継レールを収録

・降雨時の表現が可能なカスタムシェーダー同梱

この線路は、新幹線用・在来線標準軌用ではありません。

この線路モデルは在来線狭軌(1067mm)です。

ライトマップをベイクしようと考えている方へ

その場合は特に仕様書を見て検討して下さい。結論から言うとこの線路モデルはライトマップを使用することが困難です。ライトマップを使いたい場合は別の方の商品をおすすめします。

このモデルは、3Dプリンタでの出力を想定していません。

あくまでもVRChatやUnity等での開発用の背景アセットです。3Dプリンタで出力するには、データの編集が必須と考えられます。

RBUR対応プレハブを使用する場合

以下のアセットを使用します。

RigidBody UdonRailway　―曙松線建設事務所

https://frou01.booth.pm/items/3727556

※b3.4での動作確認ができておらず、動作は保証できません。予めご了承ください。

※アニメーション設定済みポイントの動作確認がr5.0及びb3.4で確認できておりません。動作しない場合は、アニメーション制御の編集をお願いします。

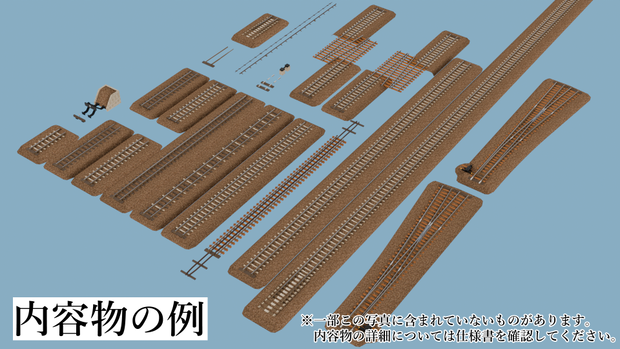

内容物（1067mm狭軌）

versatile texture（汎用テクスチャ）2ファイル

VN3 License（利用規約PDF）

50kgN_Rail_1067mm.unitypackage

50kgN_Rail_1067mm_RBUR_Prefab.unitypackage（動作保証無し）

現代版高規格線路セット_仕様書.pdf

基本仕様（1067mm狭軌）

レール種類：50kgN普通レール

枕木種類：プレテンション式PCまくらぎ（6PR）

継目用枕木：2丁木まくらぎ

軌間幅：1067mm(＋スラック)

スラック：最大3.011mm(片側あたり)

レールボンド：CV2B-110-280

敷設方式：傾斜敷設・支え継ぎ

締結方法：二重弾性締結

レール遊間：最大5mm

謝辞

製作にあたり、以下の方々に助言を頂きました。

(以下敬称略)

・三毛猫みけ（稲荷電気鉄道）

・御宮（VRC鉄道部 Virtual Reality Railway Fanciers）

・しとろん。（海咲車輛製造）

・RBUR User Communityの皆様

略儀ながら、この場にて御礼に代えさせて頂きます。

更新履歴

2026/03/22 >v1.0.0.A公開

2026/04/19 >v1.0.1公開。

RBUR用データでジョイント音が再生されない問題及びトングレールが描画されなくなる問題を修正。レール腹部の浮出し表示を更新。

2026/05/06 >v1.1.0.A公開。

暫定で普通シーサースクロッシング(両渡り線/軌道中心間隔3.8m)を追加収録。分岐器線路のバラストで、渡り線使用時にZ-Fightingが起きやすかった問題を修正。スラックの違いによるレールずれの軽減。レール腹部の浮出し表示を更新。

既知の問題

仕様書の絶縁継目の位置合わせの方法にミスがある疑惑有り。誤っていた場合は35ページの普通継目の使用方法に記載の方法で位置合わせをしてください。

不具合報告に関して（暫定）

セキュリティ上、不具合を再現したUnityPackageファイルに関しては受け取りをお断りさせて頂く場合があります。ご了承下さい。
