Mini-Z F1 ダミーシャーシ Ver01 3Dプリント用データ

Mini-Z F1用ダミーシャーシ Ver01の3Dプリント用データ（STL形式）です。

純正部品を流用することで、安価にディスプレイ用シャーシを

組み立てられるよう設計しました。

※150x100以上のテーブル範囲が必要です。

・本製品は純正部品を持っている方専用です。

「完成に必要な純正部品」を参照

・純正部品を持っていない方は、

「純正部品が無くても組立可能（別途販売）」を参照

利用規約

・本商品は 3Dプリント用データ（STL）です。完成品は付属しません。

・個人利用の範囲でご自由にプリントしてお使いいただけます。

・データの再配布や転売、改変データの配布・販売はご遠慮ください。

・データの性質上、購入後の返品はできません。

・プリント環境により仕上がりが異なるため、製品保証はできません。

・内容をご理解いただける方のみご利用ください。

更新履歴

商品内容

• STLデータ（1台分）

• 材質 PLA推奨(密度100%推奨)

• 手動でステアリング動作可（左右に動きます）

• 外装の純正ボディパーツは取付可能（内側機器は不可）

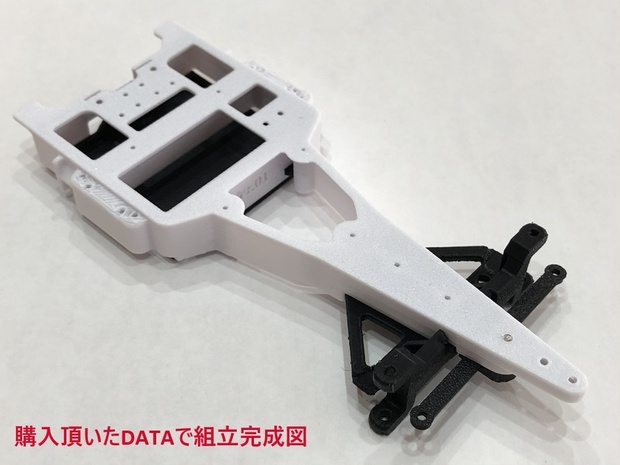

• 実際の出力例は商品画像をご参照ください

組立について

3DP印刷、必要ネジ(ダウンロードに添付)

・A1orA2_Central chassis.JPGを参照

・制作リスト_F1ダミーシャーシV01.TXTを参照

※ネジは軽く締まった所で止めてください。

（ネジは別途ご準備ください）

印刷方向の参考(ダウンロードに添付)






純正部品の取付

• 純正メインシャーシと同様に組付けて下さい。

• 取付ネジは純正サイズで可（別途ご準備ください）

※ネジは軽く締まった所で止めてください。

完成に必要な純正部品

• Fナックル

• Fキングピン+止め輪

• Rサスプレート以下一式

• タイヤ＋ホイール+ナット

• ホイールスペーサー

※F/Rスプリングは無くても大丈夫ですが

車高が下がります。

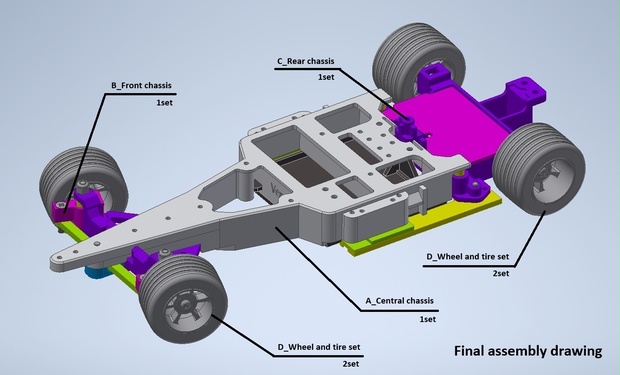

純正部品が無くても組立可能（別途販売）

1. F1 フロントASSY (B_Front chassis)

2. F1 リアASSY (C_Rear chassis)

3. F1 タイヤASSY (D_Wheel and tire set)

※F/R共にスプリングの代わりにダミースプリング付

対応ボディ（確認済）

・MP4-20

・MP4-22

・F248

※その他のボディも取付可能と思われますが未確認です。
