【STL】アオシマ 1/32 JA11 jimny ゲタ山タイヤ3Dプリントデータ

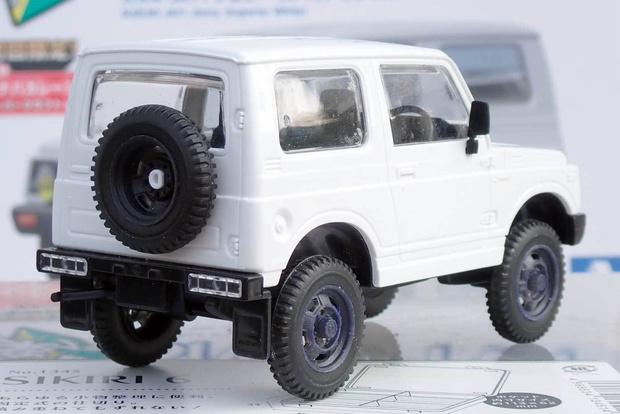

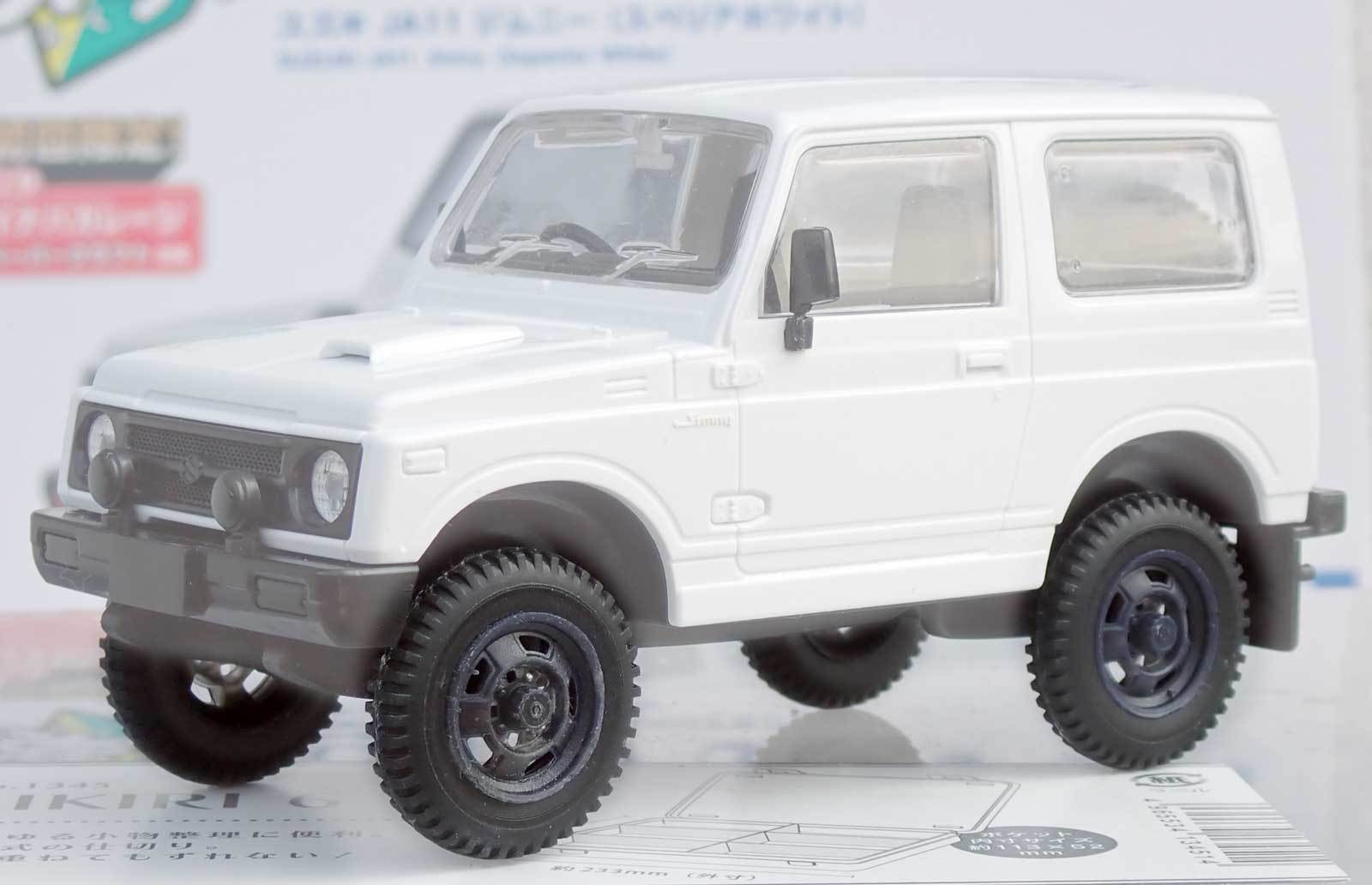

アオシマ 1/32 JA11 jimny ゲタ山タイヤ(2分割)とホイールのSTLデータ

タイヤは表裏張り合わせる(キットのタイヤとの互換性無し)

光造形+SK10Kレジンで組立て確認済、FDMでは細部の出力不可

【作業】ゲタ山タイヤ

張り合わせ面にサポートを付け、３Dプリンターで出力

張り合わせ面を紙ヤスリで成形し平面加工

φ1の樹脂棒を長さ2.5に切り、ダボ穴に入れ位置合わせ

タイヤパターン側に接着剤がはみ出さないよう貼り付け

はみ出た接着剤を削り取る

【作業】ホイール

軸側にサポートを付け、３Dプリンターで出力

軸穴はφ2ドリルで軽く回しておく

【ZIPファイル内容】

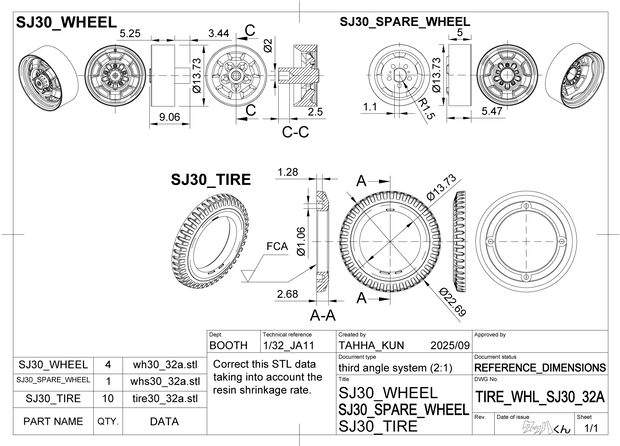

TIRE_WHL_SJ30_32A.pdf....図面(A4)

TIRE_WHL_SJ30_32A.txt......TXTファイル

tire30_32a.stl...............ゲタ山タイヤ(2分割)のSTLデータ

wh30_32a.stl................SJ30ホイールのSTLデータ

whs30_32a.stl..............SJ30スペアホイールのSTLデータ

【注意事項】

※個人利用に限ります。完成品公開はYoutubeの動画をリンクしてくれれば私が喜びます。

※あくまで個人製作なのでメーカーに問い合わせ無きよう、すべて自己責任で作成願います。
