Symetrix DSP TCP/IP Control

設備音響施工者向けのSymetrix DSP TCP/IP Controlです。

Symetrix Composerを使用することなく、DSP内部で設定したコントロールナンバの値の変更や取得が可能です。

制作環境はCycling'74 Max9 Windowsです。

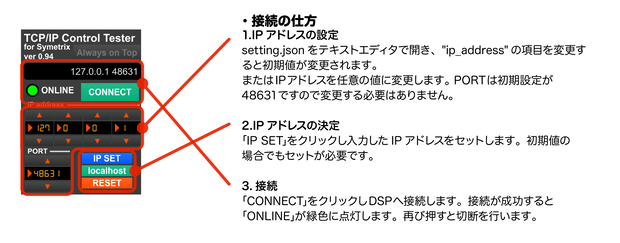

・接続の仕方

1.IP アドレスの設定

setting.json をテキストエディタで開き、"ip_address" の項目を変更すると初期値が変更されます。

またはIPアドレスを任意の値に変更します。PORTは初期設定が48631ですので変更する必要はありません。

2.IPアドレスの決定

｢IP SET｣をクリックし入力したIP アドレスをセットします。初期値の場合でもセットが必要です。

3.接続

｢CONNECT｣をクリックしDSPへ接続します。接続が成功すると｢ONLINE｣が緑色に点灯します。再び押すと切断を行います。

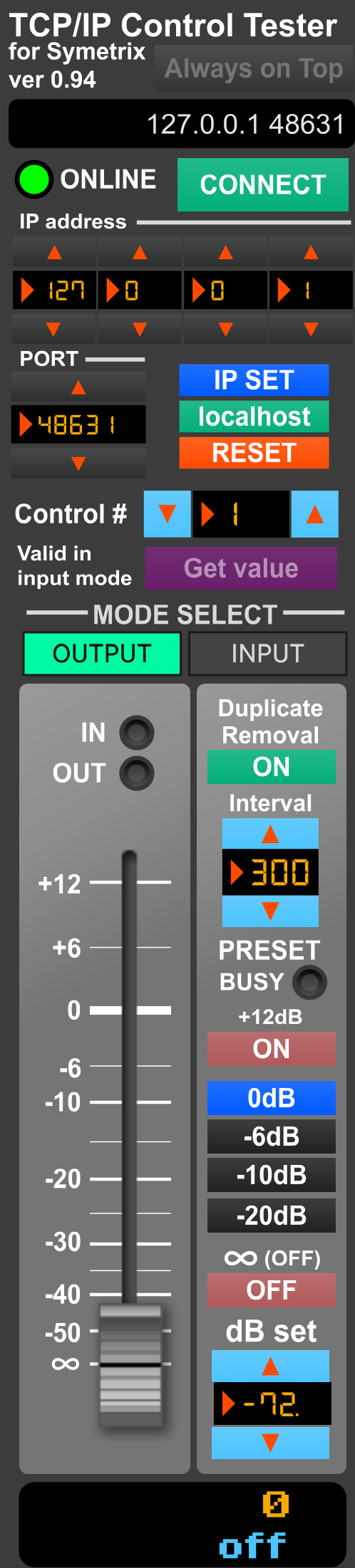

・最前面表示

クリックすると常に最前面表示になります。

・コントロールナンバ

接続するコントロールナンバを設定します。

・モードセレクト

DSPに対して制御を行うか、設定値を受け取るか切替えを行います。

起動時は｢OUTPUT｣モードです。コントロールナンバを受け取りたい場合は｢INPUT｣モードに切換え、｢Get value｣をクリックします。｢Getvalue｣は｢OUTPUT｣モードでのみクリックできます。

・フェーダコントロール

1.フェーダ

OFF、-72dB ～ +12dB までの操作が可能です。カーブはBカーブを採

用しています。

2.重複コマンドの排除

同じコマンドを2回送らない様にする設定です。起動時はオンです。

3.コマンド送出インターバル

DSPに送るコマンドのインターバル設定です。起動時は300msecです。

100msec 以下にするとDSPが受けきれなくなります。

4.プリセット

クリックするとプリセット値に移行します。2値設定の場合はONとOFFを使用します。

5.dB値ダイレクト設定

移行したいdB値をダイレクトに設定することが可能です。

6.フェーダ値表示

上が16bit値、下が-72dB ～ +12dBのスケール変換値です。

TCP/IPオブジェクトは下記を使用しています。

http://www.sadam.hu/en/software

shellオブジェクトは下記を使用しています。

shell 1.0b3 jeremybernstein

https://github.com/jeremybernstein/shell/releases/tag/1.0b3

セグメント表示フォントは下記を使用しています。

Font "DSEG" by けしかん

7セグ・14セグフォント 「DSEG」

https://www.keshikan.net/fonts.html

動作環境

Windows 11/10

最近のPCなら問題ありません。

2バイト文字(日本語)を含まないフォルダディレクトリにzipファイルを展開し、.exeを実行してください。

実行した際にmsvcr140.dll、msvcp140.dllがありませんとエラーが出る場合は「exe化した際に必要なdll」→「VC_redist.x64.exe」を実行し、Microsoft Visual C++ 再頒布可能パッケージをインストールしてください。

アップデート履歴

2025-05-11 ver.0.94 リリース
