【発売記念Tシャツ付き！】オリジナルアケコン「MARKADE LEGACY」FIGHT STICK MKF-01

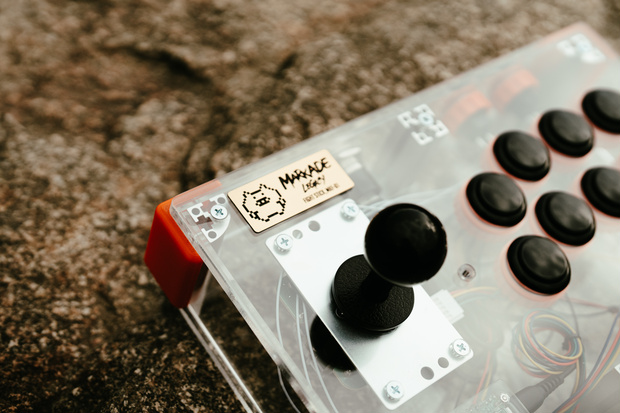

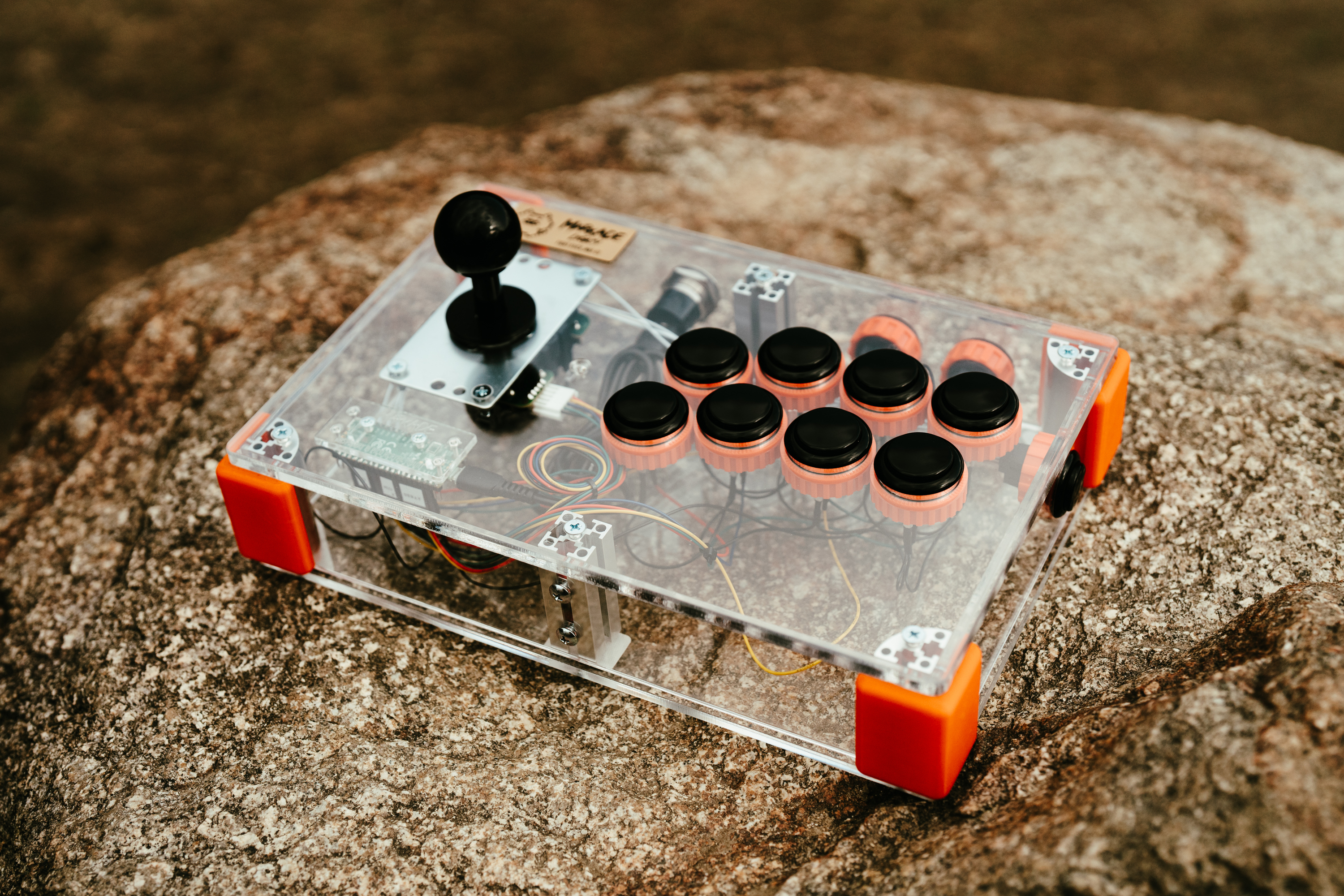

※写真は試作版となり、完成版は図の通りとなります。外寸に変更はございません。

★発売記念として、ブランド「MARKADE」ロゴをプリントしたTシャツをプレゼント！画像を参考に、ご注文後にサイズをお教え下さい。

★出荷納期は現在14日程度となりますが、混み具合により素材の発注がございますので、余裕を持ってご注文頂けましたら幸いです。

MARKADE LEGACY FIGHT STICK MKF-01

アーケードコントローラー

パーソナルレーザー加工機の黎明期から設備を導入し、

ものづくりへの造詣が深いマークによる、完全自家製アケコンです。

「シンプル・コンパクト」を重視し、

マークならではのデザインと技術を細部に散りばめたこだわりの逸品です。

【製品概要】

・A4サイズに収まるコンパクトサイズ、配置は変形ビュウリックス配置。

　通常のビュウリックス配置では手元が窮屈というお声が多いため、レバー間距離をとっております。

　市販品で言うと「8Bitdo アーケードスティック」に近いサイズ感や配置感だと思います。

・シンプルかつ必要最低限の8+3の11ボタン。

　天板には必要最低限の8ボタンのみを配置し、プレイの妨げにならないように

　START・SELECT・HOMEボタンはサイドに配置しています。

・周囲6箇所の天板ネジはすべてザグリ加工を行い、レバーに関しては特に触れやすいため、中天板にネジ固定し、

　上天板で挟み込み、どのネジも手に触れにくい形をとっています。

・底面には薄型ながらも大変強力な滑り止めシートを選定。

　機械カットによりアクリルの美しさを阻害せず、必要十分な設計となっております。

　※当方が保有している様々な大型設備にも同シートを採用しております

・審美性、耐衝撃性、サイドボタンの暴発を防ぐ目的をこめたサイドバンパーを装着しております。

・底板を除く5面のアクリルはすべて2層になっており、お好みのステッカーや写真などを挟み込む事が可能です。

また、細かいメンテなどの場合は手間にはなりますが、剛性アップのため組み立てはすべてネジ式にしております。

・さらにゴールドカラー彫刻エンブレム・Pico基盤の固定マウント・ダストカバーなども

　１からデザイン・作成。余白を無駄にしないデザイン性でオリジナリティを演出しています。

【仕様】

【内容品】

・FIGHT STICK MKF-01 完成品

・USB-AtoBケーブル　1.5mm

・ダストカバー（三和レバー付属品）

【対応機種】

PC・Switch (PS4・PS5・XBOX)

※GP2040-CEの対応機種に準じます。PS4やPS5などは8分認証の接続制限がございます

【基盤とファームウェア】

Raspberry Pi Pico

GP2040-CE_0.7.10_Pico.uf2

【ボタン・コネクタ詳細】

11ボタン

三和電子　OBSN-30-K(ネジ式)　30mm　ｘ8（1P～4Kまでのアクションボタン）

三和電子　OBSN-24-K(ネジ式)　24mm　ｘ3（START・SELECT・HOMEにあたるサイドボタン）

レバー

三和電子 JLF-TP-8YT 平鉄板 シャフトカバー付 8方向ガイドプレート

背面コネクタ　USB-B接続

【配置】

変形VEWLIX(ビュウリックス・VLX)

レバー距離　約75mm(レバー中心～1Kボタン端間)

※レバー間が若干広いVEWLIX配置となります

【寸法・重量】

寸法　約W296ｘD196ｘH59mm（ボタン・レバー・バンパーを含まないケースのみ）

内寸　約W280ｘD180ｘH50mm（内部柱を含む）

重量　約1.62kg(USBケーブル含まず・レバー、11ボタン装着時)　

詳細は図面をご確認下さい

【ご注意】必ずお読み下さい

　★製品仕様・保証につきまして

・本製品はアクリルのカットを含めた完全自家生産となります。

　加工・組立における傷等には細心の注意をはらっておりますが、

　レーザー加工時におけるカットライン周辺のモヤ・組立時の薄キズ・ホコリなどの可能性がございます。

　恐れ入りますが何卒ご理解ください。

・内部コネクターやケーブル、その他端子など、メインのボタンや基盤以外のパーツに関しましては

　予告なく同等・類似品への変更を行う事がございます。

※写真は試作版となり、実寸は5枚目図となります。各ネジ・ボタン位置などは最適化のため予告なく微調整を行う事がございます。

・商品の性質上、ファームウェアの仕様変更に伴うアップデートや、万一の開発終了に伴う代替ボードへの交換などは

　お客様にてご対応頂く必要があり、設定・メンテナンスにおいて専門知識が必要となります。

・使用しているケーブルは一般的に使用されている28AWGとなりますが、大変細いため脱着時にはご注意ください。

　特にコネクタ部は専用器具にて圧着の上養生をしておりますが、一番繊細な部分となりますのでご注意ください。

・不具合や破損などございましたら、可能な限りサポートさせて頂きますが、

　商品の性質上、ご使用に伴う破損・故障の責は負いかねますためご了承下さい。

　★販売価格につきまして

販売価格は仕入原価の変動・生産手順の改良などにより予告なく変更することがございます。ご注文時点での価格で確定となりますのでご了承下さい。

　★配送につきまして

・ストレッチフィルムとエアキャップで本体を養生して、ダンボールへ梱包してのお届けとなります。

　完成品は組立時や検品の際にアクリル保護紙を剥がす必要がございますので、

　通常の取り扱いで考えうる薄キズやホコリなどの混入の可能性がございますことをご了承下さい。

　★天板の耐衝撃性につきまして

・アクリル板は強度や耐候性に優れますが、傷の付きやすさや耐薬品性に劣ります。

　無水エタノールや有機溶剤での清掃はお控えください。

　無垢のアクリルですので、ピカール等コンパウンドなどでの研磨は可能ですが、ご自身のご責任でご対応ください。

・通常モデルのボタンは3mm+3mmの合計8mmの天板にネジ式固定（レバーは3mmの中天板に固定）しておりますため、

　一般の自作コントローラーよりも耐衝撃性に優れますが、台パンや落下など、瞬間的な衝撃には対応出来ません。

　またボタン穴をカスタムし、はめ込みボタンを使用する場合は、一般的に3ミリ厚までの対応となり、

　2枚ある天板の上にはめ込み、下天板は外周のみを保持する形となりますので、ネジ式ボタンよりも強度に劣ります。

　しかし一般的なアクリル製自作コントローラーはほとんどこの形状を採用しており、

　下天板での保持がないモデルもございますので一般的なコントローラーと同等以上の耐衝撃性はあると思われます。

・天板や底板などの手に触れる面の面取りは行っております。

★組立、固定につきまして、

　・本商品は基本的に組立済みの状態でお送り致しますが、メンテナンス時などの開封時は以下にご注意ください。

　・本商品はアクリルを多用しておりますので、強いトルクでの締め付けはお控えください。

　　（各ネジは強く締めずとも、軸力により必要程度の固定がされます。）

　　感覚として、親指と人差し指でドライバーをつまみ、すこし強めに閉める程度のトルクで十分です、

　　特に基盤ベースはアクリル自体にタップを立てておりますので、穴が潰れやすい為、特にご注意ください

　　「基盤」アクリル自体にタップを立てて　中天板に皿ネジで固定

　　「レバー」ナットで挟み込み　中天板に皿ネジで固定

　　「サイドフレーム」アルミフレームに　仕込みボルトとナベネジで固定

　　「天板・底板」アルミフレームにタップを立てて　皿ネジで固定

　★サイドバンパーにつきまして

・サイドバンパーはネジ部を避けた立体造形のものを接着しております。

　再剥離可能な両面テープですが、脱着時はお気をつけください。

・サイドバンパーは審美性を重視して作成しております。

　製品の落下保証をするものでは無く、特に角からの落下には対応が出来ませんのでご注意ください。

　立てかけ保管は重心が天板寄りで不安定なため、スタンド等の併用をおすすめします。

・サイドバンパーはポリウレタン製となり、衝撃吸収のため密度を低く作成しております。

　また制作仕様上、ウレタンの糸くずのようなものが付着している事がございます。

　★オーダーにつきまして

・穴の追加、口径変更、位置変更などは別途出品の「オーダー版」からご注文頂けます。

・ご注文前にご相談頂けましたら、おおよそのラフの作成や、ボタン干渉などのご確認をアドバイスさせていただきますが、

　基本的に　口径の不適合・ボタンやコネクタの干渉・耐衝撃性の不足などはお客様のご責任の上の委託加工となり、

「ご指示のデータ通りではないカットミス」を除き当方では保証出来かねます。

・ご注文後のヒアリングにおける、加工可能範囲外などによる加工不可が判明した場合、

　ラフ作成費用・ご返金手数料の4000円を差し引き、残額ご指定の口座へご返金対応となります。

　（Boothの仕様上、ご注文後キャンセルが出来かねますのでご了承ください）
