(OKOME　様　オーダー品）

この商品は、オーダー品です。

ご依頼の方以外はご購入頂けません。

サイズ

約　W300 D200 H67 mm

レバー

三和電子　ＪＬＸ

レバーの上　を　ボタンに切り替えるスイッチ付き

基板には

レバーからの配線を

赤　ＵＰ

オレンジ　ＤＯＷＮ

黄色　ＲＩＧＨＴ

緑　ＬＥＦＴ

黒　ＧＮＤ

に繋いでください。

黒と緑と黄色の配線には一応ピンヘッダーのメスをつけっぱなしにしてますが、必要なら切って基板に配線してください。

基板は、

レバー下のボルトに固定できるようにしています。

手締めの真鍮ナットを外して基板を取り付けてください。

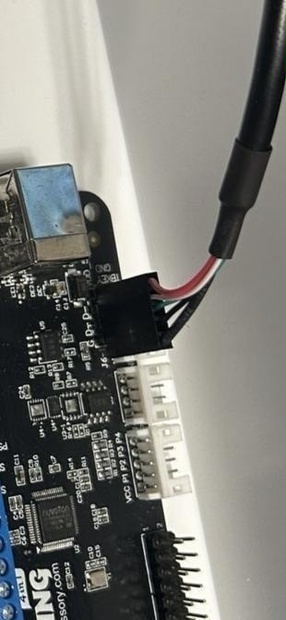

ＵＳＢ　は　基板の4ＰＩＮの　ピンヘッダーに取り付けてください。

写真4枚目を参考にしてください。

４PINに対してUSB側は５PINですが、赤井ケーブルの方から付けていただき、端の黒い方は何も刺さっていなくても大丈夫です。

※細心の注意をして組み立てておりますが、アクリルの特性上小さな小傷等がつく場合がありますが仕様として、ご理解いただけたらと思います。

台パン等はアクリルが割れるので、お控えください。

USBケーブルは別途お買い求めください。
