VIVE Tracker PogoPinケーブル接続用アダプタ＆スイッチボックス【３Dプリントデータ】

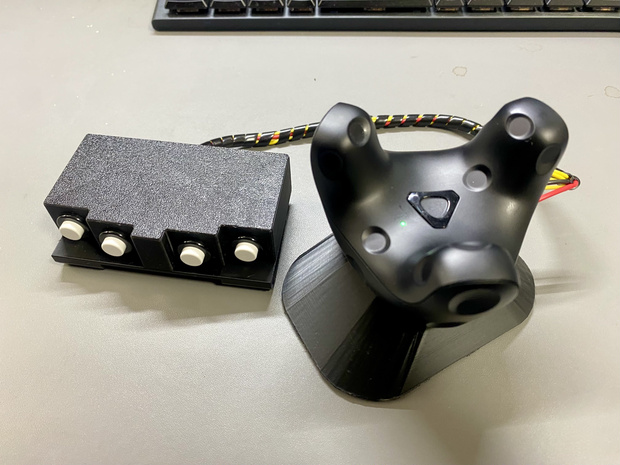

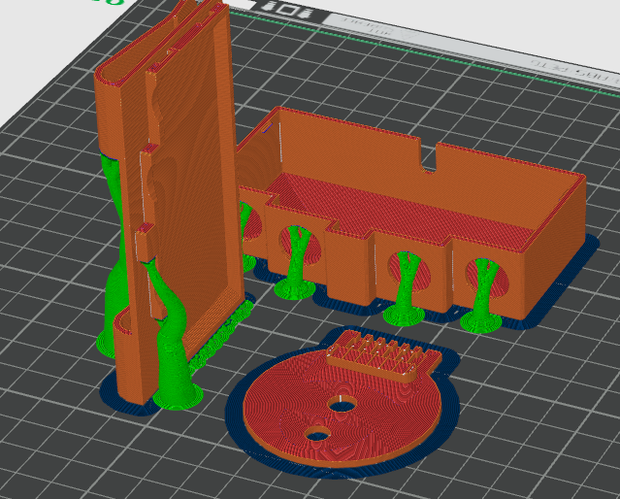

VIVE Tracker3.0のPogoPinにケーブルを接続するためのアダプタとスイッチボックスの3Dプリントデータです

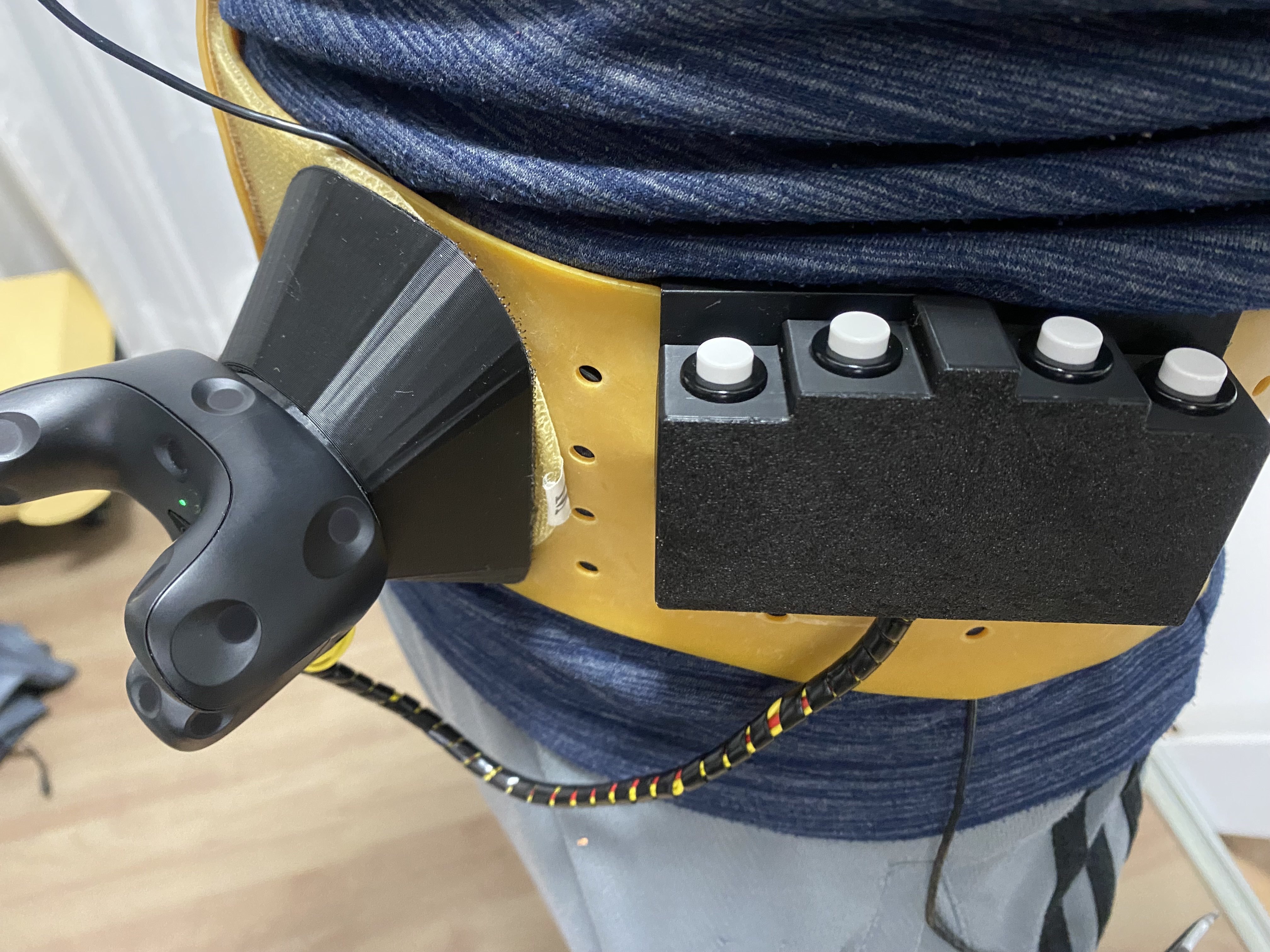

薄めに設計してあるのでお使いのトラッカーベルトとVIVE Trackerの間にアダプターを挟み込むようにしてお使いください

個人使用の範疇で印刷、改造ご自由にどうぞ

必要なもの

・3Dプリントした本品

・導通性のある銅テープ

・1.2mmΦケーブル

・プッシュスイッチ×4（MS-350M、マル信無線電機）

・ハンダゴテとかグルーガンとか

・DIY精神

組み立て

①2.5mm×20mm程度に切った銅テープ端にケーブルをハンダ付け

②アダプタ溝部分に②で作った物を嵌め込むように貼り付け（綿棒とか爪楊枝を使うと作業性◯）余った銅テープは切断

③断線や銅テープ剥がれを防ぐために接着剤やグルーガンで溝を埋めるようにイイ感じに止める

④スイッチボックスにプッシュスイッチ取り付け

⑤2番Pinに接するケーブルをGNDとし3～6番Pinに接するケーブルをそれぞれのプッシュスイッチにハンダ付け（1番PinはOutputなので基本的には使用しない）

【Pinごとの役割に関しては公式ガイドラインで調べてね　https://dl.vive.com/Tracker/Guideline/HTC%20Vive%20Tracker%20(3.0)%20Developer%20Guidelines_v1.0_01182021.pdf】

⑥スイッチボックスの蓋閉めて完成
