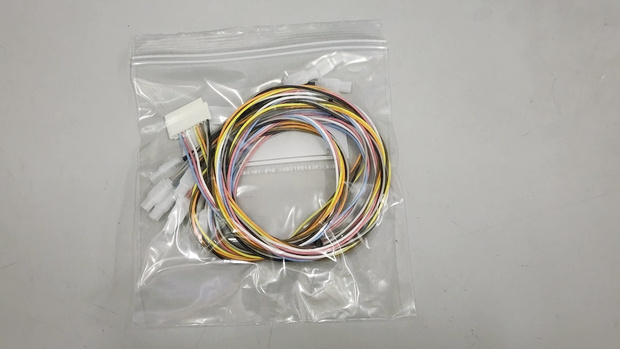

CPS1用キックハーネス 1.5m

CPS1コネクタ ピンアサイン(JST製 NH )

1 K_GND1 (黒)

2 K_GND2 (灰)

3 1P KICK 4 (茶)

4 1P KICK 5 (橙)

5 1P KICK 6 (黃)

6 接続なし

7 2P KICK 4 (白)

8 2P KICK 5 (桃)

9 2P KICK 6 (水)

10 接続なし

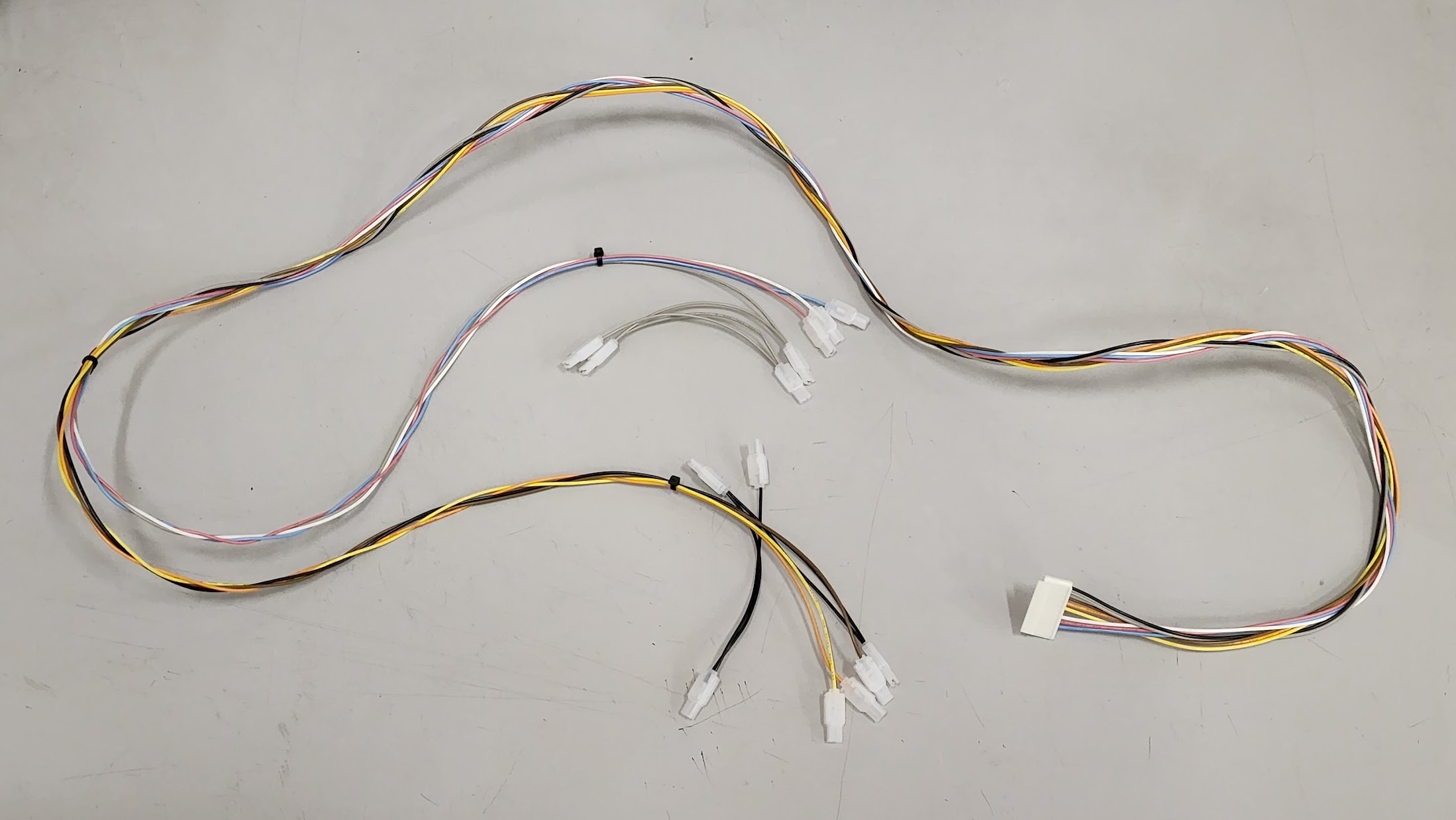

全長 約150cm (1P/2P分岐まで約100cm)

ファストン端子コネクタは樹脂製スリーブ付
