Tundra Breakout Board v2

Tundra Trackerの裏面に搭載するIO拡張ボードです。

純正のIOボードやVIVEトラッカーの裏面から取り出せるものと同じ機能を提供します。

（※個人による小規模生産・同人ハードウェア販売です。）

概要

Tundra Trackerの裏面に取り付けて内部から出ているFPCケーブルを接続し、

トリガー、グリップ、メニュー、タッチパッド（親指）のボタン入力や、ハプティクスなどの端子との接続性を提供します。

純正のIOボードと同等機能を提供します。

ハプティクスのモータードライバについても同等です。

ボタン類はVIVE Trackerでは裏面のPogo pinパッドより出せるものと同じであり、

SteamVR上でVIVE Trackerとして同様のボタン配列で扱われます。

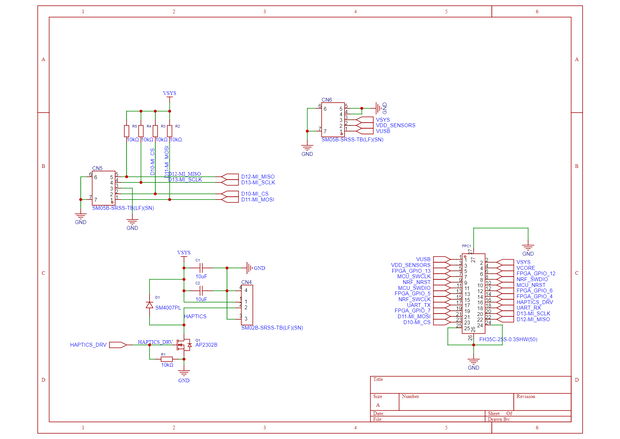

回路図は商品画像2枚目をご確認ください。

商品内容

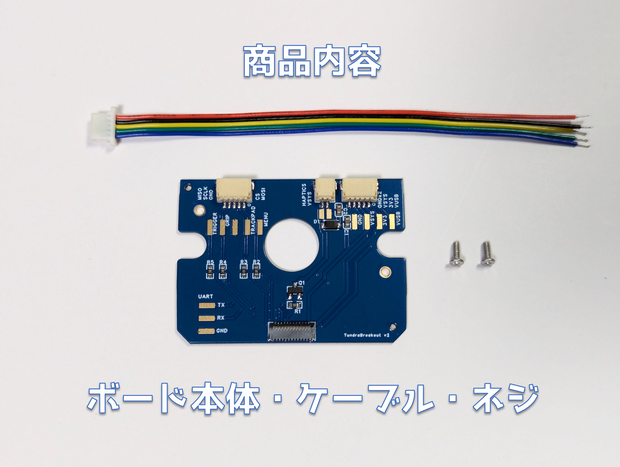

・ Breakout Board v2 本体 1枚

・ ネジ M1.6 × 4mm 2本

・ 5pinケーブル 100mm　1本

・ 取扱説明書

使用方法

別途 Tundra Trackerと接続先部品が必要です。

Tundra Trackerの裏面に取り付けます。

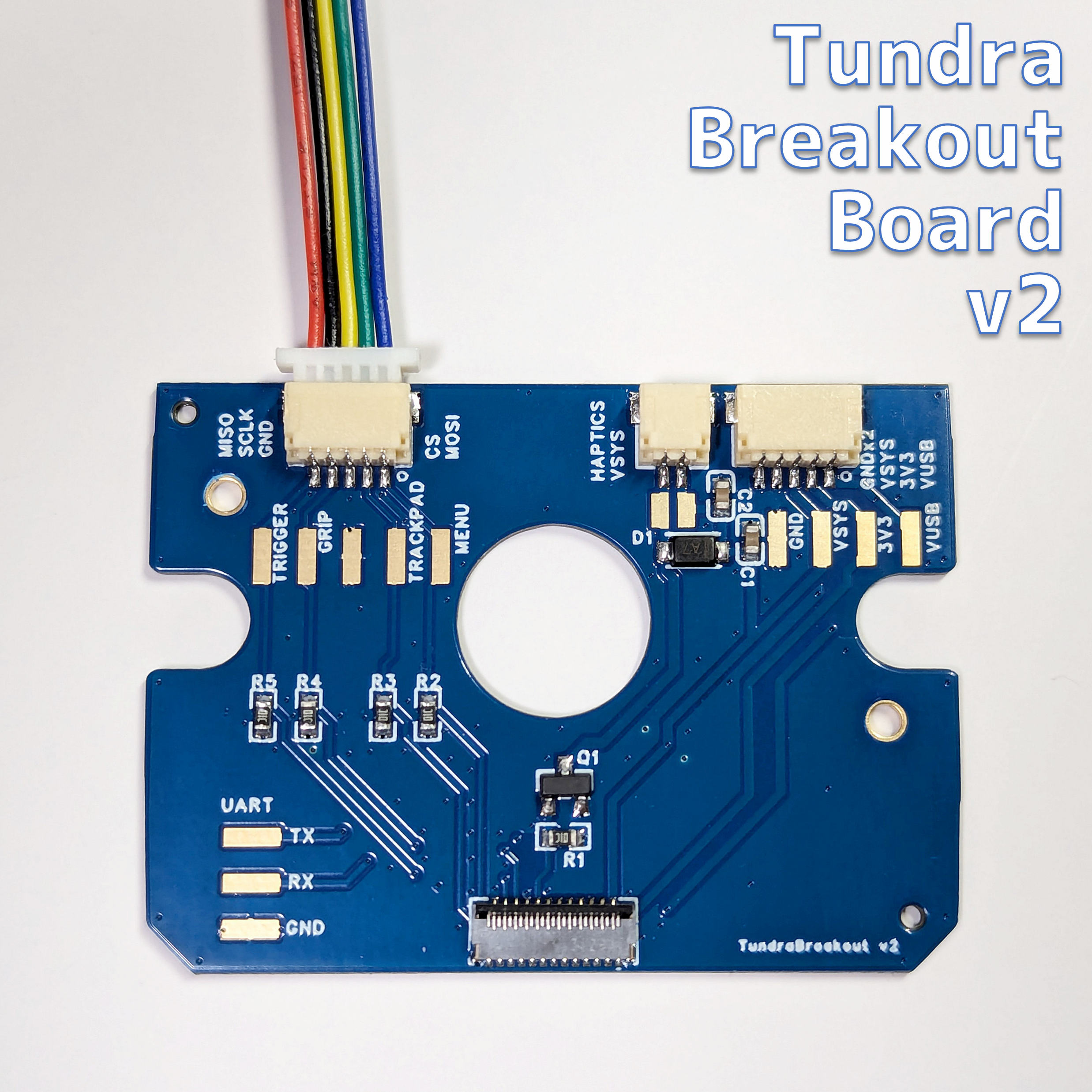

取り付けた状態は商品画像3枚目をご確認ください。

（※ Tundra Tracker本体は付属しません。）

SteamVR側の設定方法についてはサポートしません。

バックプレートにはケーブルを通す穴または切り欠きがないため、ドリル等で加工するか、別途用意する必要があります。

純正品のベルト用バックプレートはコネクタが干渉するため使用できません。

対応製品

noja工房さん ( https://noja00.booth.pm/ ) より発売の

Tundraトラッカー用外付け追加ボタン ( https://noja00.booth.pm/items/6176393 ) が対応しています。

4ボタン追加するパッドとケーブル、バックプレート用スペーサーがセットになっており、バックプレートを加工することなく取り付けることができます。

ピンアサイン

コントローラーボタンのピンアサインは以下の通りです。

1 - MENU(メニュー) - 青

2 - TRACKPAD(親指) - 緑

3 - GND - 黄

4 - GRIP(グリップ) - 黒

5 - TRIGGER(トリガー) - 赤

他のコネクタやパッドについては回路図をご参照ください。

コネクタは種類は以下の通りです。

コントローラーボタン： JST SH 5pin

ハプティクス： JST SH 2pin

電源入出力： JST SH 5pin

JST SHコネクタのピッチは 1.0mm、同梱のケーブルはAWG28です。

注意事項

本製品はTundra Labsの公式ドキュメントに記載されている通りにIOコネクタから各ピンの接続を取り出す機能"のみ"を提供します。

ソフトウェアの実装やSteamVR上の機能を保証するものではありません。

誤った接続を行うと本製品とTundra Tracker本体の回路をやコネクタ、筐体など損傷する可能性があります。

これについては一切保証できません。

本製品は接続機器を別途用意または自作できる上級者向けの"工作用素材"です。

電子部品としての案内以外は提供されません。

販売について

（2024/11/5 変更：法人・国外転送サービスの許可）

主に日本国内の方向けに販売しています。

適格請求書・領収書の発行はいたしません。

適格請求書・領収書などが必要となる法人の方はご購入いただけません。

発送の都合上、購入数を6枚に制限していますが、共同購入などで7枚以上必要な方はメッセージからご相談ください。

発送について

（2024/11/5 変更：国外転送・代理購入サービスの許可）

自宅よりクリックポストにて発送します。

発送先は日本国内のみに限ります。

日本国外の方は代理購入サービスをご利用ください。

その場合でも英語でのサポートは受け付けておりません。

日本語でお問い合わせください。

クレジット

このボードは るーにゃさん (@xlwnya https://xlwnya.booth.pm/ ) がPCBデザインして海外の工場にて製造・実装し、

SEF (@seflen) が企画・販売している、同人ハードウェア部品です。

TundraLabs社やIntoFree社とは一切関係ありません。

商品名およびPCB上のシルク印刷にある「v2」とは、るーにゃさんのPCBデザイン上のリビジョンであり、v1は量産していません。

既存の製品の後継機種等ではありません。

更新履歴

2024/9/4　販売開始（初回ロット）

2024/11/5　国外向け代理購入サービスの掲載許可
