MZ-700プロッタプリンタ用ペーパーホルダーアームの3Dモデルデータ

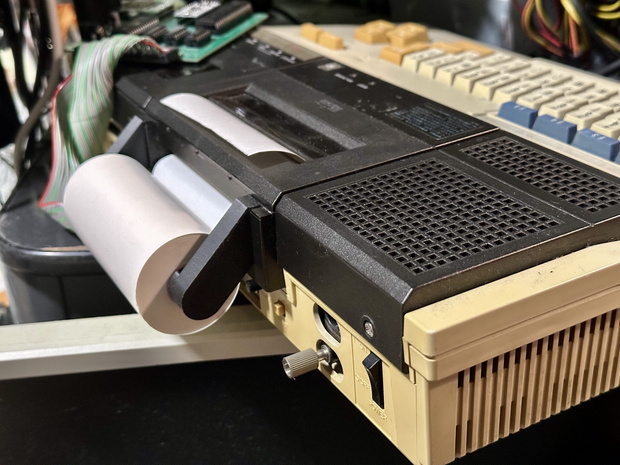

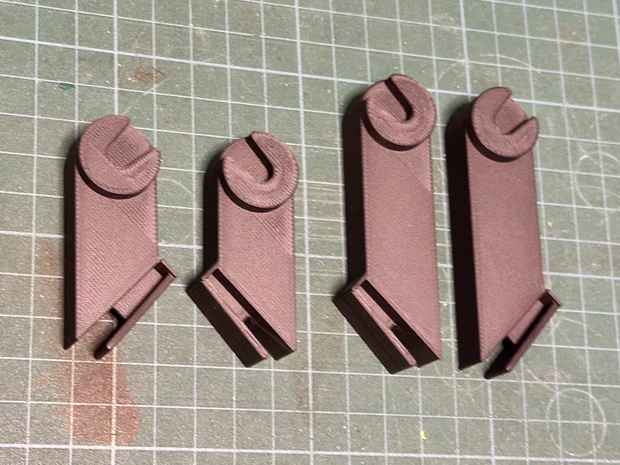

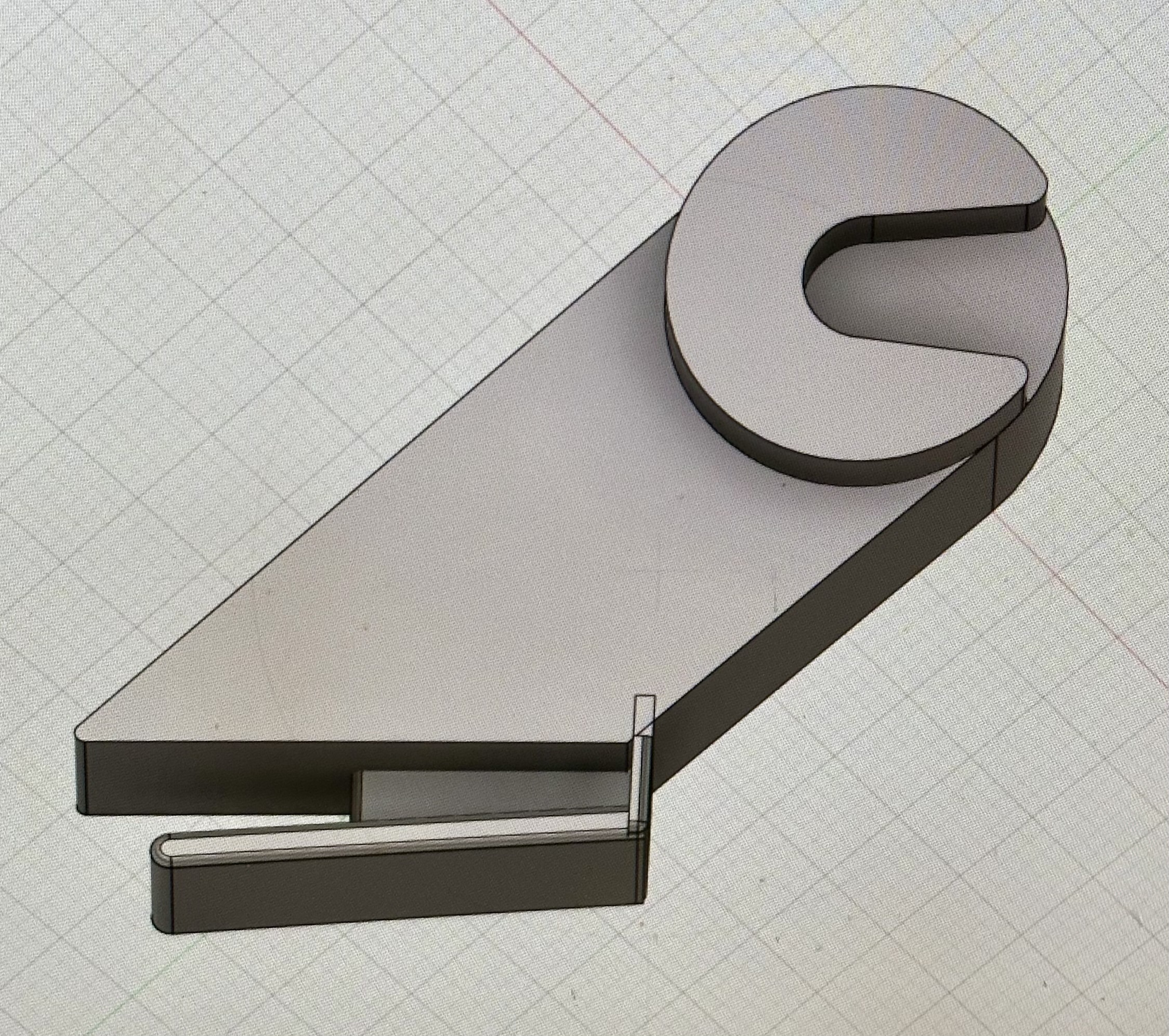

MZ-731で内蔵されているプロッタプリンタ「MZ-1P01」に取り付け可能なペーパーホルダーのアームを3Dモデルとして作りました。3Dプリンタで印刷可能なSTL形式のデータで配布します。2枚目以降の画像は実際に印刷したアームと取り付け例です。

オリジナルのアームと同サイズのデータとアームを延長して直径80mmのロール紙に対応したデータがあり、それぞれ右側と左側の計4つが同梱されています。

追記：要望がありましたのでロール紙をプロッター後方へ水平に配置するためのアームを追加しました。太いロール紙は使えません。

ファイル名の最後がSのデータはオリジナルと同サイズ、Lのデータは20mm長いロングサイズです。水平は追記参照。

ロール紙の受け軸はオリジナルと同様に直径6mm、長さ123mmの丸棒が使用できます。

※このデータは自分で使うために作成したものです。無償で公開しますが全て自己責任でご利用ください。
