ALPSプロッタプリンタ ペンキャップ (ALPS Plotter Pen Cap)

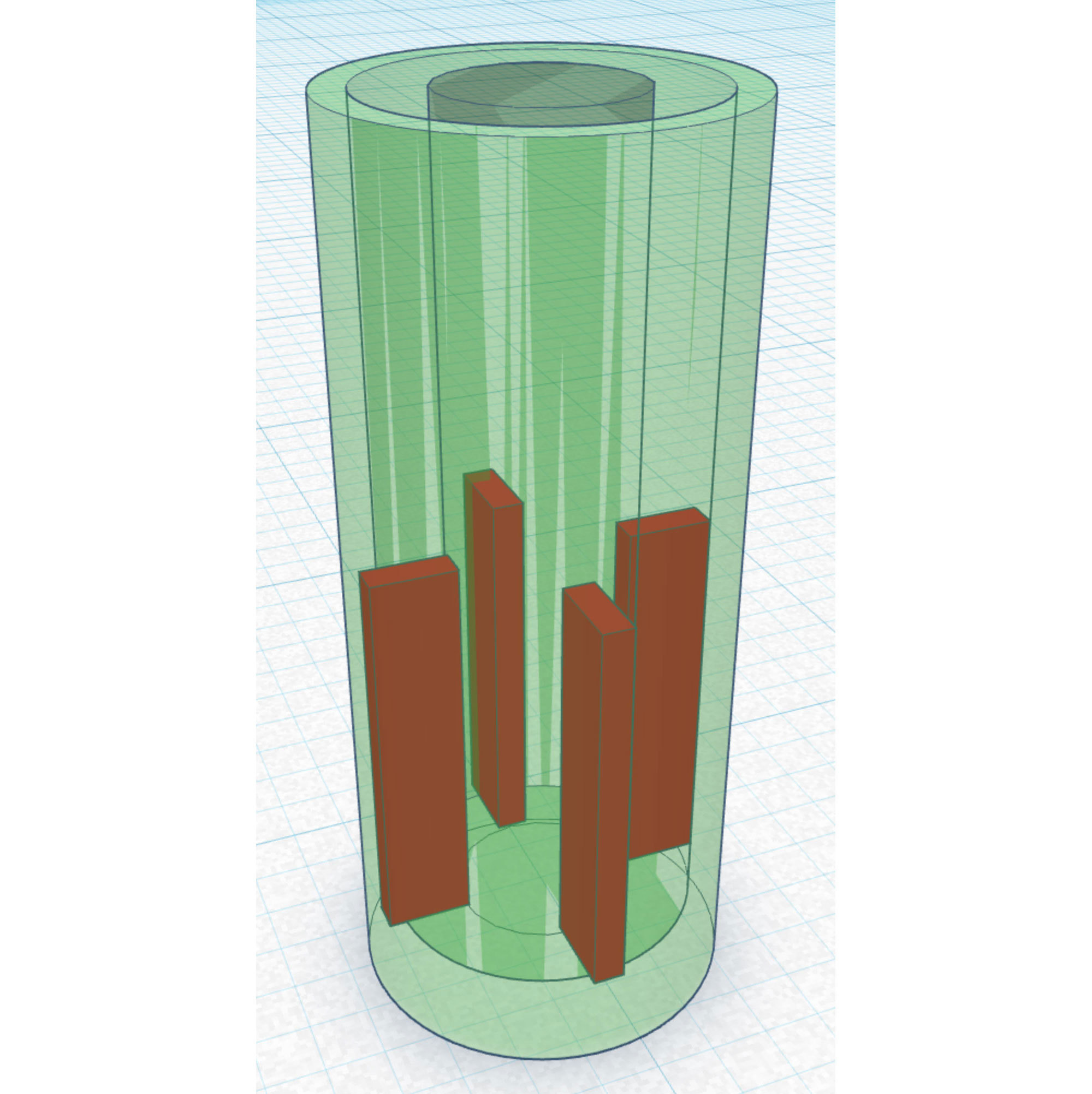

MZ-700などに搭載されているALPS製プロッタプリンタのペンキャップの3Dモデルを製作してみました。3Dプリンタ用のSTLファイルが同梱されています。

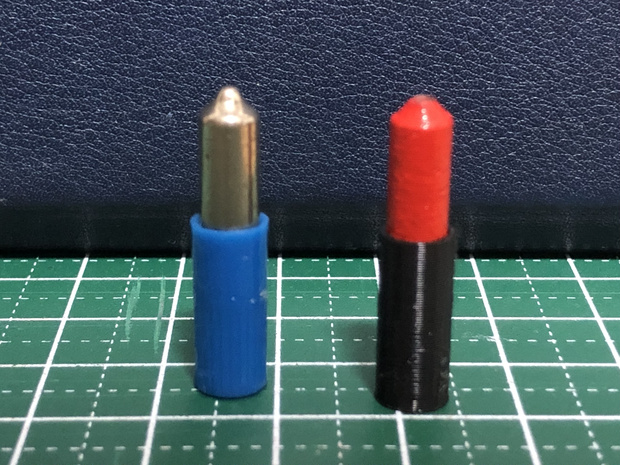

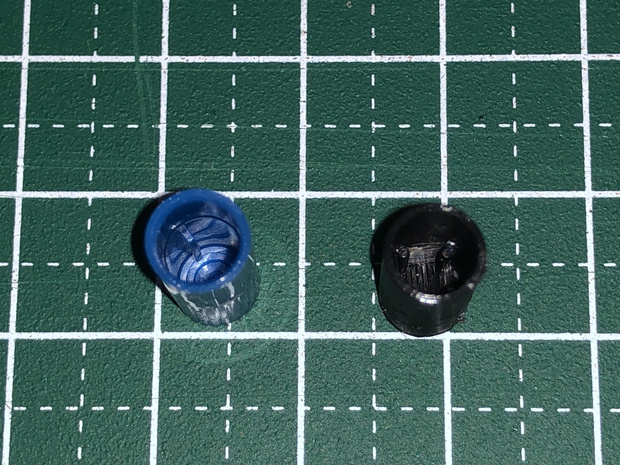

写真は左がオリジナル、右が今回製作したコピーです。オリジナルのペンキャップは、強くペンを押し込むと「カチッ」と音が鳴ってロックされる仕様なんですが、このキャップにはそんな機能はありません。内部構造の異なる代替品とお考えください。

何分初めての経験ですので、他の環境でちゃんと出力できるかは未知数です。一応私のBambu Studioの設定を書いておくと、フィラメントはeSUN PLA+、積層ピッチは0.20mm、念のため［強度］タグの「薄い壁を検出する」にチェックを入れた状態で出力しています。必要があれば各自調整してください。

ペン軸の3Dデータはこちらを使わせていただきました。

https://retrohax.net/atari-1020-plotter-plotting-pens-replacement/
