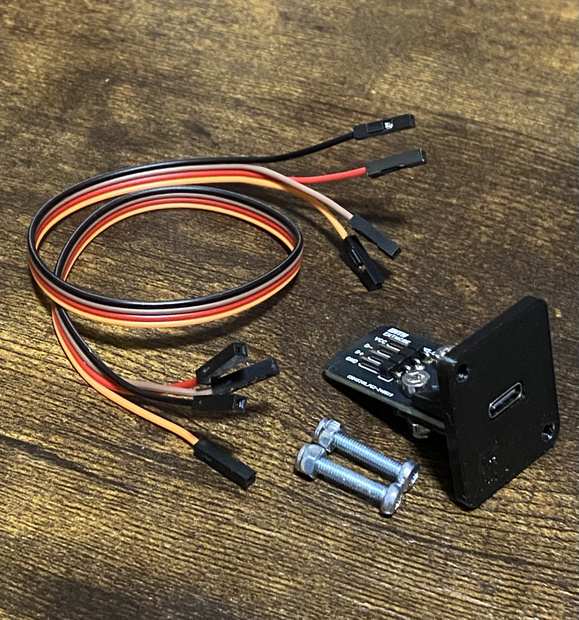

ENTH Creations USB Type-C ブレイクアウト

今回の入荷分から3Dプリント部品の出力方法が変更になり、少しだけ価格が下がりました。

-------------------------

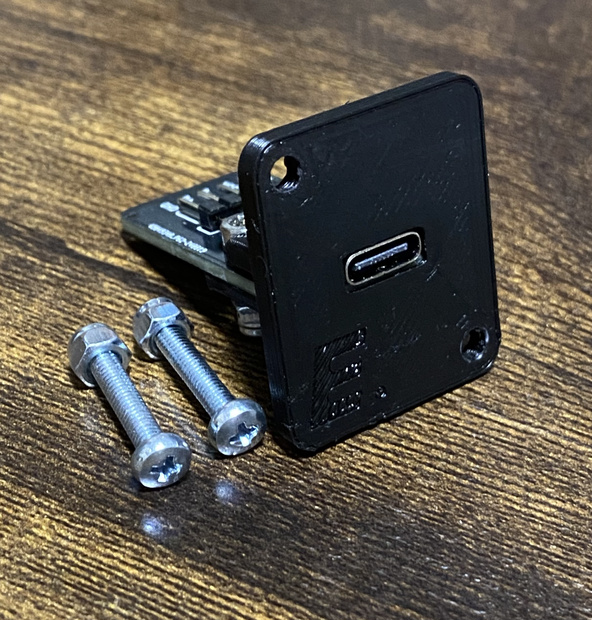

ノイトリックの端子穴(DXL)にUSB Type-C端子を取り付けるパーツです。

ENTH アトラススリムで使用されるコネクタ部品単体でもあります。

主にBrookファイティングボードのピンヘッダー(20ピンとは別にUSBコネクタ用のピンヘッダーがある機種が存在します)に取り付けることができる製品です。

主な取り付け対象機種はUFB、Fusion、P5plus、Zero-Pi等で、基板上のピンアサインはファイティングボードの説明書と基板のプリントを確認してください。

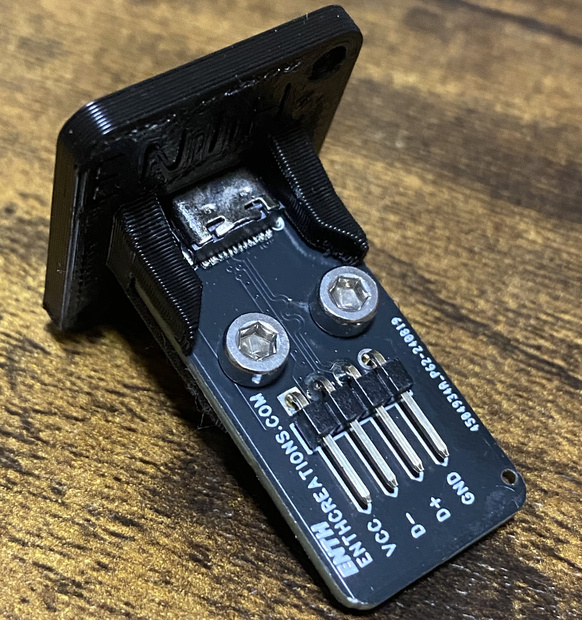

端子側の表記と制御基板側の表記を確認して差し込む必要があるため、ある程度知識と経験がある方向けの製品です。

コネクタ形状はType-Cですが、ファイティングボードに取り付けた場合はUSB2.0で接続されます。

コンソール、PCへの接続はUSB A to Cケーブルを使用してください。

USB3以降で規格に加わったUSB Type-C to CケーブルはUSB3.0の規格に沿った接続、通信を行う為、ほとんどの場合仕様できないかと思われます。

カチッとしっかりロックされるコネクタ部品が使用されており、取り付けは難儀する点がありますが、使用時の不安が少ないパーツです。

…ところでbreakoutってカタカナ表記だとブレイクアウトとブレークアウト、どっちが良いんでしょうか…
