Merege Armature By Unity Humanoid+

【概要】

VRchatの衣装製作をする方向けに製作したアドオンです。

これくらいのスキルレベルを想定しています

・Unityにある程度習熟している。

・Unityのヒューマノイドと聞いて”あ、アレっすね”と理解できる

・Blenderによる衣装製作をしたことがあり、対応数を増やしたいと思っている

等の経験者を対象にしています。

衣装製作の際にアバター多対応作業中、

多数の揺れものボーンを別アバター用のボーンへ再ペアレントするときに

階層をミスしてしまうことがあって制作したアドオンです。

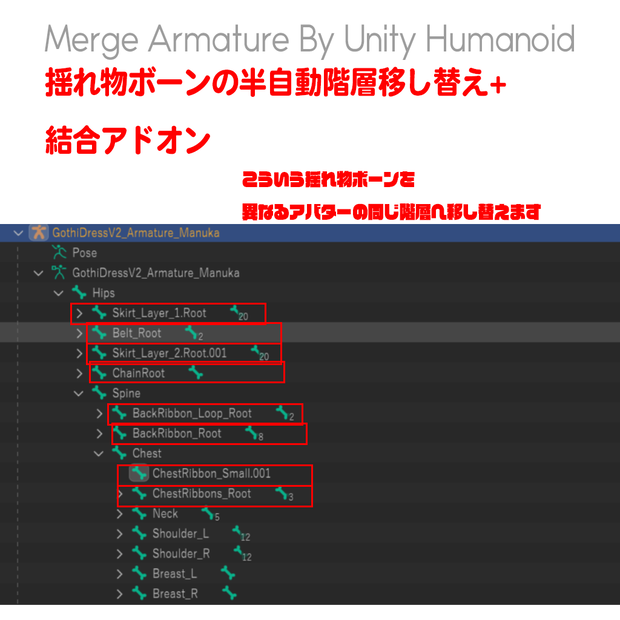

Hipsの配下にスカートボーン。

Spineの配下に揺れものボーン1

Chestの配下にリボンのボーン

Handの下にリボン

指のボーンの下に揺れ物ボーンなど…

ヒューマノイドリグに含まれるボーンを親に持つボーンを

対応する別アバターのボーンへ半自動でマージ、再ペアレントします。

【主な機能】

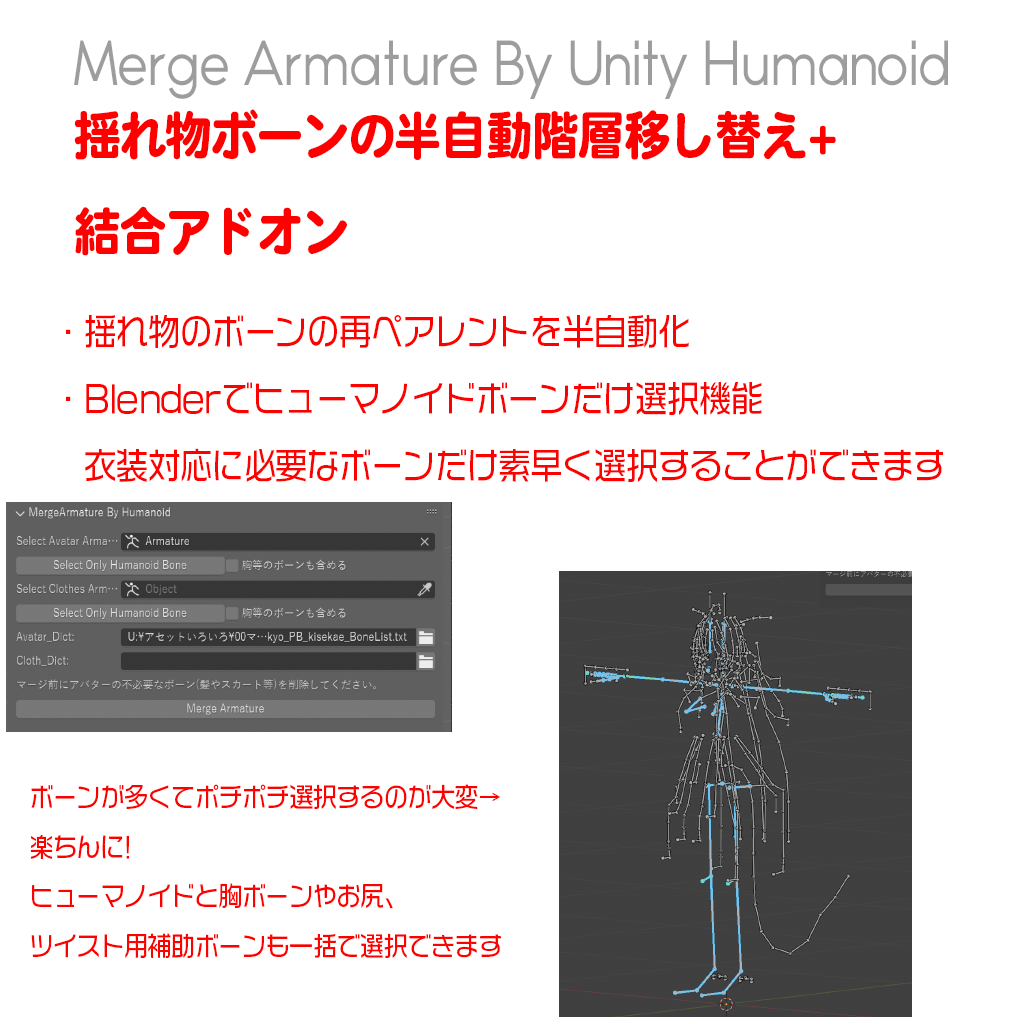

・ヒューマノイドボーン、胸ボーン、補助ボーン等をポーズモード/ボーンEDITモードで一括選択する機能

衣装製作の際に必要なボーンのみ取り出しやすいようにしました。

・Armatureオブジェクト同士のマージ

マージしたArmatureオブジェクトは"Temp_Armature_0"

の名前で生成されます。

(名前が重複するとエラーを起こすのでリネームしてください。)

ライセンス CC0

アドオンの構成

Unityのエディタ拡張とBlenderアドオンの2部構成になっています。

Unityで素体のメッシュオブジェクトを選択してボーンの辞書ファイルを作成。

素体メッシュに含まれるボーンウェイトから補助ボーン等も辞書ファイルに書き込みます。

Blenderで辞書ファイルを参照し、

Armature同士を結合、不要なヒューマノイドボーンを削除して

対応するアバターのヒューマノイドボーンに再ペアレントします。

※一部アバターではToe（つま先）ボーンが意図的に未設定だったり（つま先立ち対策）、endボーンが存在する場合ボーンが残るため、手動で削除する必要があります。

製作環境

Blender 3.6−

Unity2019 4.31f1、2022 3.6f1

Blender4.11 Windows10日本語環境

Python 3.10

※MacOS等では動かない可能性があります。

導入方法

zipファイルを解凍後、Unityパッケージを衣装製作用の

プロジェクトにインストール。

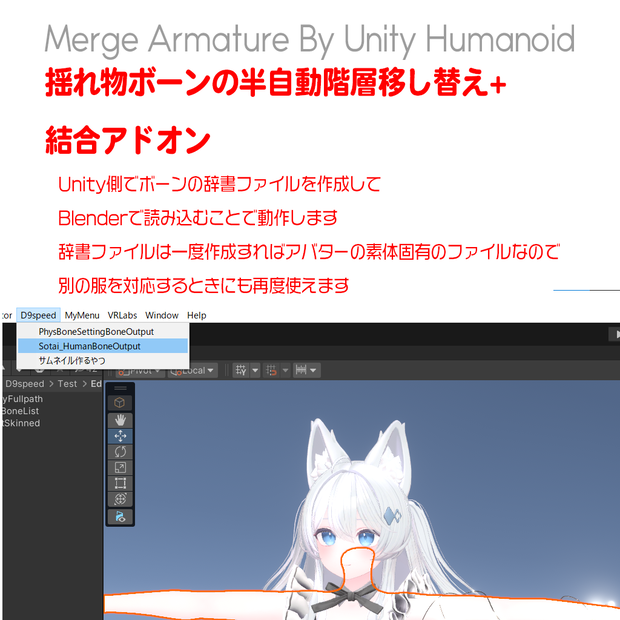

ヒエラルキーにある素体のメッシュオブジェクトを選択した状態で

メニューバーにD9speed

Sotaihumanoid〜が出てくるのでクリックすると

ヒューマノイドと補助ボーンの辞書ファイルが

Assets/D9speedに生成されます。（アバター名_BoneList.txt）

Blender側はPythonファイル（.py）をアドオンとしてインストールしてください。

これから対応するアバターのArmature

元の服のArmatureオブジェクトを選択、

それぞれに対応する辞書ファイルを指定します。

このとき、これから対応するアバターのボーンに不必要な

ボーンが含まれていないことを確認してください。

（髪やスカートなどアバターに含まれるボーン）
