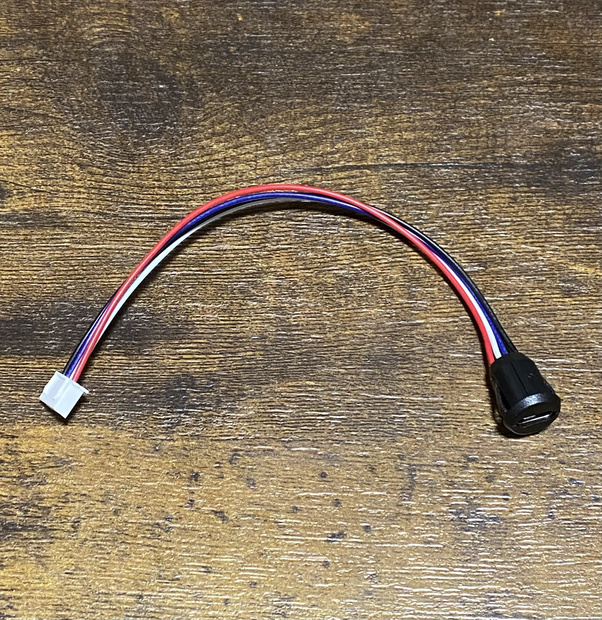

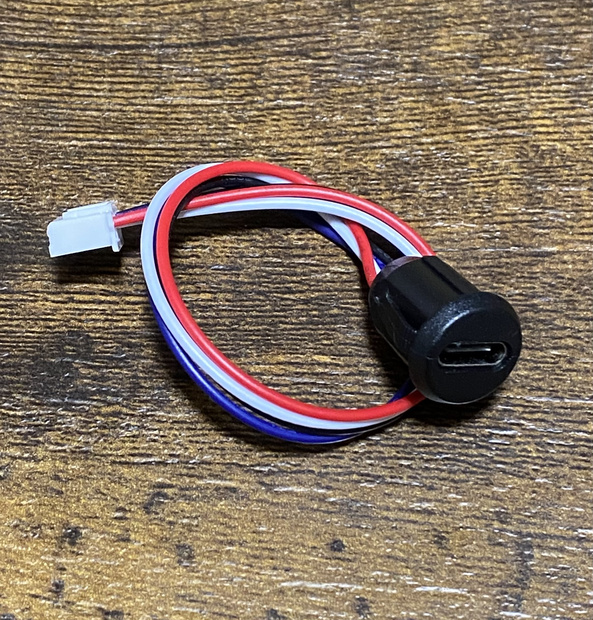

USB Type-C配線付きコネクタ　Brook P5 plus、Zero-Pi FB用

比較的安価なUSB Type-Cの配線付きメス端子です。

P5 plus、Zero-Piファイティングボードに無加工で取り付けられるようコネクタを圧着しました。

USB TypeｰB端子すぐ横の白いコネクタに差し込む形で使用します。

ピンピッチが同じなのでUFBとfusionにもピンヘッダーに差し込む形で使用できるのですが、逆挿し(プラスマイナスを間違った裏返し状態での取り付け)が出来てしまうので、これらでの使用は推奨しません。

オーディオファイティングボード(AFB)、ワイヤレスファイティングボード(WFB)ではコネクタのサイズが異なるため使用できません。

…そもそもキットにブレイクアウトボードついてますしね。

ゲーム機やPCとの接続は機械の種類に関わらずUSB2.0で行われます。

ファイティングボードの通信自体がUSB2.0で行われているので、このコネクタを使用しても速度が上がるという事もありません。

あくまで「他のコントローラーの充電ケーブルと接続ケーブルを共有できる部品」としてご認識ください。

取り付け穴は12mmの丸穴に回り防止の突起が0.5mmでている形状です。(※後で図を用意します)

取り付け可能板厚は2mm程で、厚みのある場所に取り付ける場合は穴を筐体内側からテーパー加工していただくとで取り付けができます。

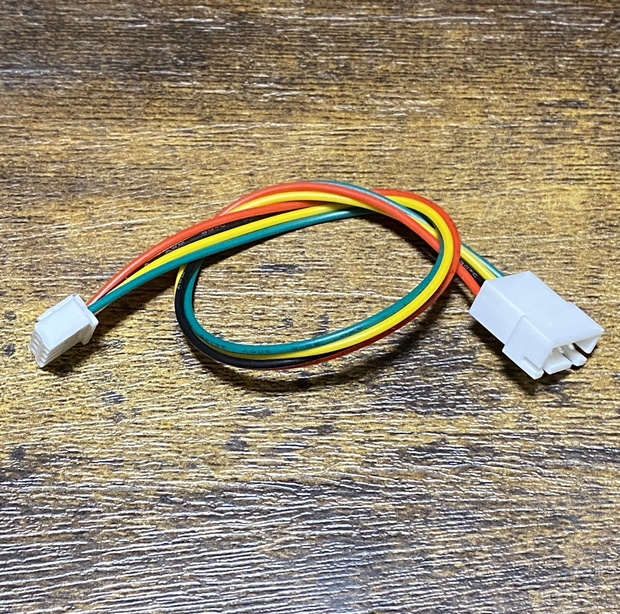

単体では使いづらい方のための延長配線もご用意しました。

汎用配線にコネクタを取り付けたものなので配線色が本体側と異なりますが、取り付け自体は問題ありません。

本体側配線長　約14cm

延長配線　約18cm

ご注意

コネクタはどうしても配線との相性が出やすいパーツです。

事前に全数(延長配線含む)をPS5で接続チェックしておりますが、使用できない、認識しない場合は使用されているUSBケーブルの交換をお試しください。

接続チェックはUSBType-A to Type-Cケーブルで行っています。

USB3以降で規格に加わったUSB Type-C to CケーブルはUSB3.0の規格に沿った接続、通信を行う為、ほとんどの場合仕様できないかと思われます。

概ね問題ないとは考えてはいるのですが、Switchプロコン付属のケーブルは推奨外となります。

(USBと同形状の別ケーブルなんだそうです)
