mapo48 ボールベース3Dモデルデータ / 3D data of mapo48 ball base

======English follows Japanese======

mapo48のボールベースの3Dデータです。scad, stl, step形式のファイルが含まれています。保守用途などにお使いください。

<内容>

・34mmトラックボールベース２種

・25mmトラックボールベース

・レンズベース（PMW3360/ADNS-5050どちらのレンズ形状にも対応）

・レンズベースとセンサーの配置サンプル（.kicad_pcb）

<その他>

・支持球は直径2mmのセラミックや人工ルビーをご用意ください。

・接着剤は以下が使用できます。

　セメダイン 接着剤 ABS用 30ml

　https://amzn.to/46xqFcZ

<プリント実績>

■JLCPCB

　File: .stlファイル

Material: SLA(Resin) Black Resin

Color: Grayish Black

Surface Finish: Yes

*一部3Dプリントサービスの製造規定を満たさない細かいパーツが含まれます。こちらのデータを用いた製造・発注は自己責任にてお願いします。

======English======

This is 3D data of mapo48's ball base. Contains files in scad, stl, and step formats. Please use it for maintenance purposes, etc.

<Contents>

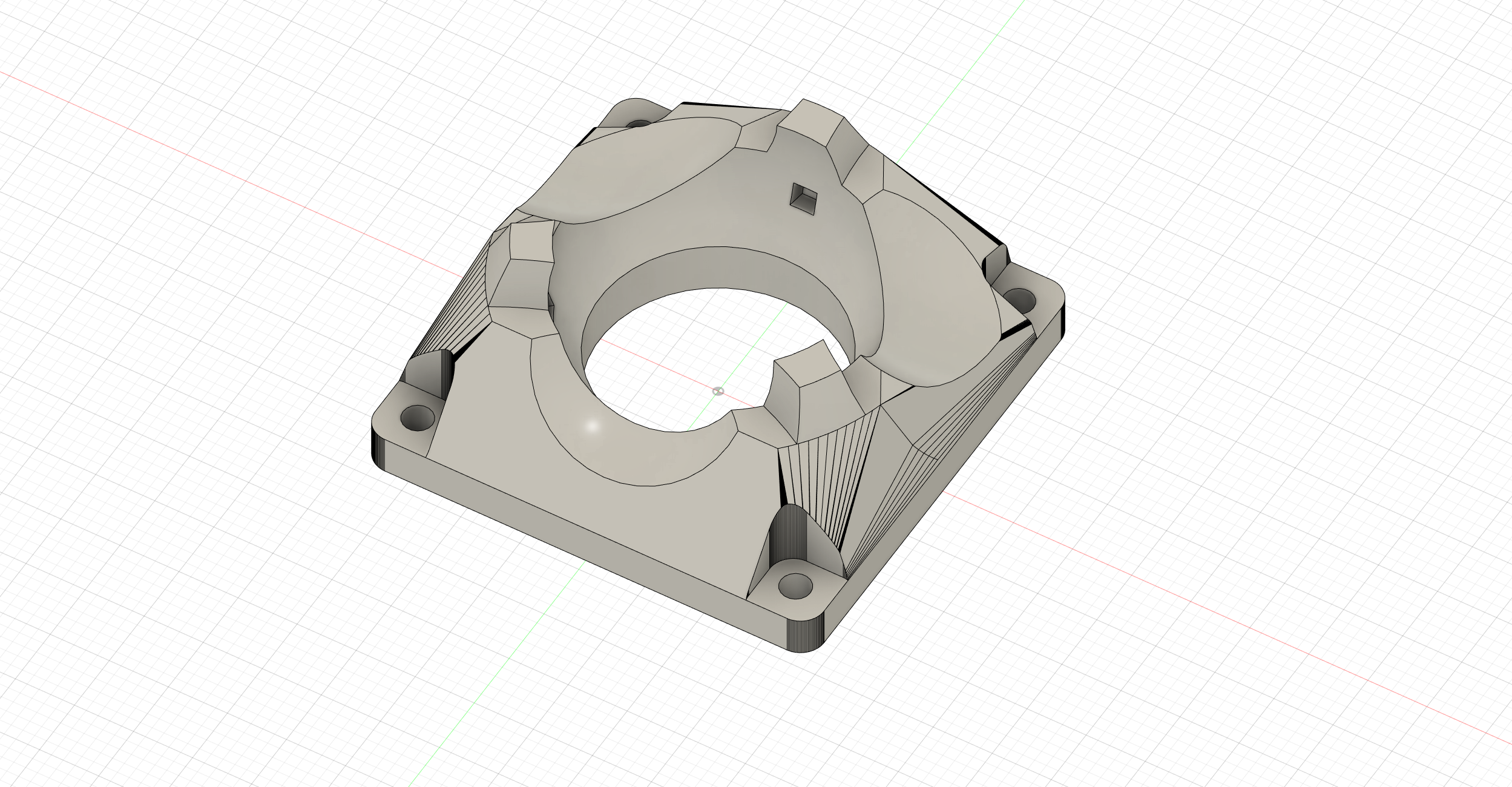

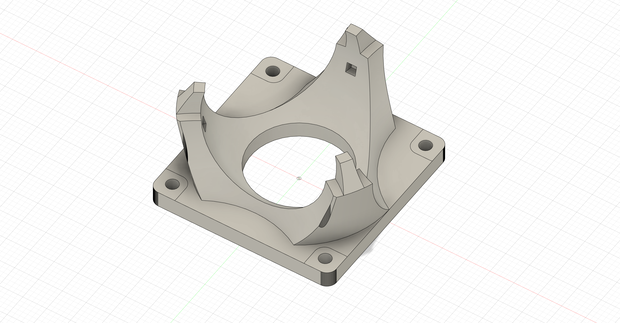

・2 types of 34mm trackball bases

・25mm trackball base

・Lens base (compatible with both PMW3360/ADNS-5050 lens shapes)

・Lens base and sensor arrangement sample (.kicad_pcb)

<Others>

・Please prepare a ceramic or artificial ruby with a diameter of 2 mm for the support ball.

・The following adhesives can be used.

　Cemedine adhesive for ABS 30ml

　https://amzn.to/46xqFcZ

<Recommended printing conditions>

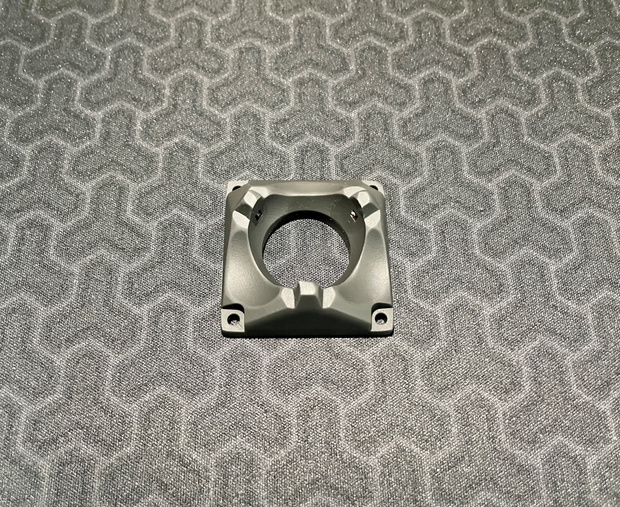

■JLCPCB

　File: .stl file

Material: SLA(Resin) Black Resin

Color: Grayish Black

Surface Finish: Yes

*Contains small parts that do not meet the manufacturing regulations of some 3D printing services. Please manufacture and place orders using this data at your own risk.
