石膏ボード壁掛けアンカー　虫ピン式（STLデータ）

※※※　　　　2023/08/29以前に購入された方へ　　　　※※※

　こちらの手違いで古いバージョンのファイルを配布していました。

　お手数ではございますが、v1.1を再ダウンロードしてご使用ください。

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

虫ピンを用いて、壁面や天井の石膏ボードに市販の6角ナットや6角ボルトを固定する部品のSTLデータです。

虫ピンを斜めに差し込むことで、ステープラーの針や画鋲を凌ぐ抜けにくさを実現します。

注意事項や部品の使用に関する説明をよく読んでご使用ください。

当商品の価格は、事前の告知無く変更される場合があります。

本商品や本商品に含まれるデータの二次配布や転売は禁止です。

変更履歴

v1.1

・M3用とM4用のデータが同じものになっていた状態を修正しました。

2023/08/29

・公開状態のファイルがv1.1ではなくv1.0になっていた不具合を修正しました。お手数ではございますが、以前に購入された方は、v1.1のファイルを再ダウンロードしてお使いください。

注意事項

・当商品に含まれるSTLデータを印刷したもの（以下：部品）の作成には、3Dプリンタが必要です。

・部品の固定後、大きな負荷を与えると石膏ボードが破壊されるおそれがあります。大きな負荷や衝撃を与えないで下さい。（例：固定した部品に全体重をかける）

・部品の固定には、虫ピンを6本使用することを推奨します。虫ピンの数を減らすと、しっかりと固定できない場合があります。

・樹脂を用いて部品を印刷する際は、固めの素材を使用して下さい。

・部品を賃貸住宅等の石膏ボードに固定する際は、賃貸契約書を確認するか、不動産会社に確認を取るようにしてください。

・部品の印刷、固定の作業には、ハンマーや虫ピンを使用します。安全に注意を払って作業してください。

・当商品を使用して発生した事象について、当方は責任を負うことができません。

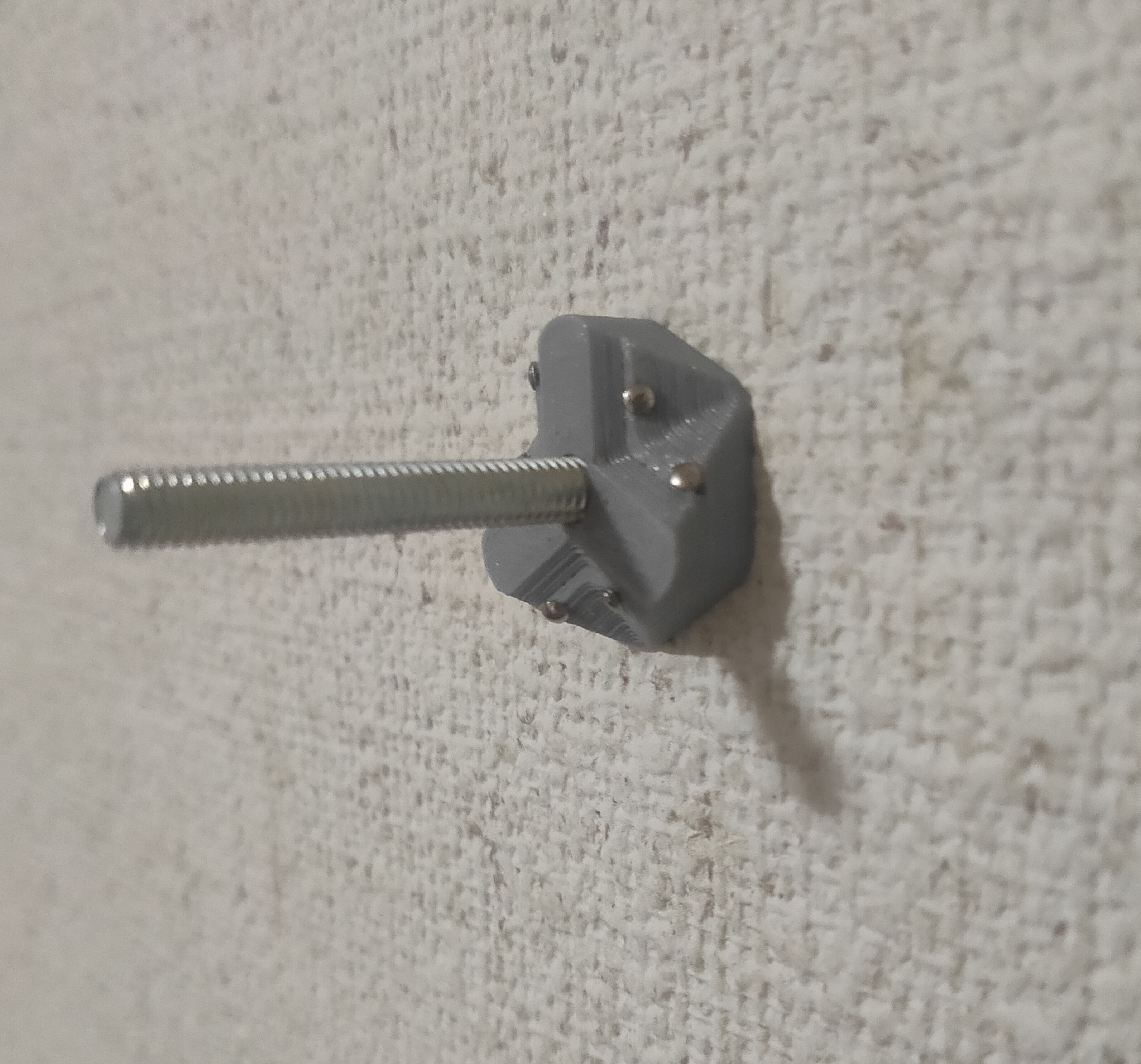

固定可能なナット、ボルト

・石膏ボード壁掛けアンカー-M3用.stl

M3の6角ナット（高さ3mm以下）

M3の6角ボルト（頭の高さ3mm以下）

・石膏ボード壁掛けアンカー-M4用.stl

M4の6角ナット（高さ4mm以下）

M4の6角ボルト（頭の高さ4mm以下）

部品の固定に関する説明

固定に別途必要な材料

・虫ピン（直径0.7 mm以下）

・メートルねじの6角ナットまたは6角ボルト（STLデータに対応するもの）

固定に必要な工具

・ハンマー（小さく、打面が平らなものを推奨）

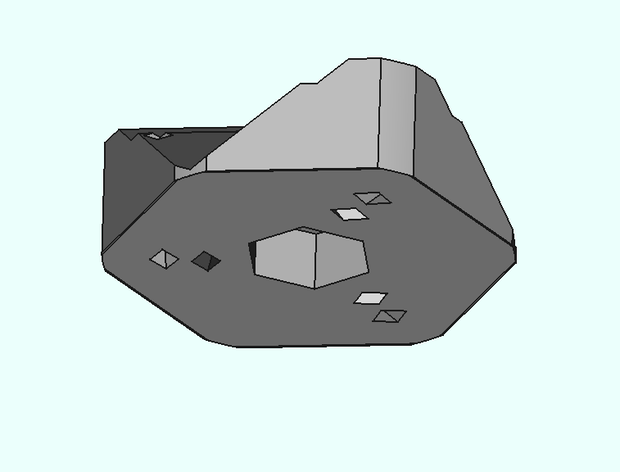

1. 部品を石膏ボードに固定する前に、固定したいボルトやナットを、6角形のポケットに挿入します。

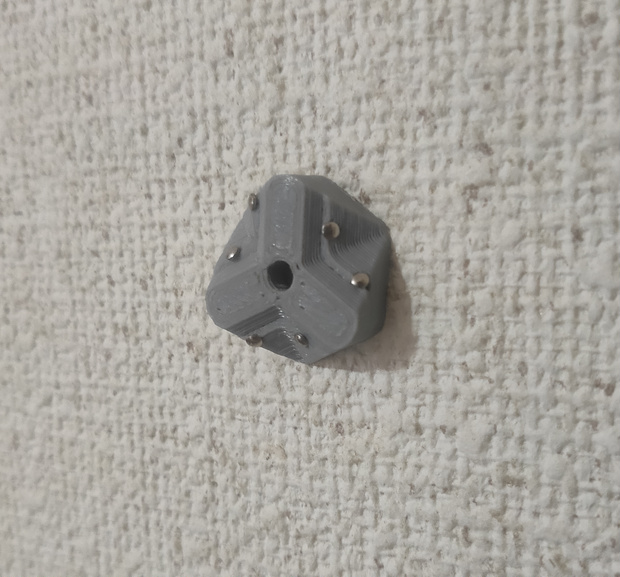

2. 部品に空いた6つの小孔に虫ピンを差し込み、虫ピンの頭をハンマーで何度も軽く叩いて、最後まで打ち込んでください。

強く叩くと虫ピンが曲がりやすくなります。

部品の取り外しに関する説明

取り外しに必要な工具

・マイナスドライバー

・ラジオペンチ

虫ピンの頭をマイナスドライバーで浮かせ、ラジオペンチ虫ピンの頭をつかんで引き抜くと、部品を外すことができます。

データ

部品に外接する円の直径：20 mm

部品の高さ：6 mm

使用可能な虫ピンの直径：0.7 mm以下

使用可能なナット、ボルト：「固定可能なナット、ボルト」の項で説明しています。

最大負荷：

石膏ボードや虫ピン、部品の素材によって、かけられる最大負荷が変わるため、最大負荷の目安は記載できません。
