論理回路ギミック【VRChat】【ワールドギミック】

VRChat ワールド用Udonギミック

論理回路ギミック

商品詳細

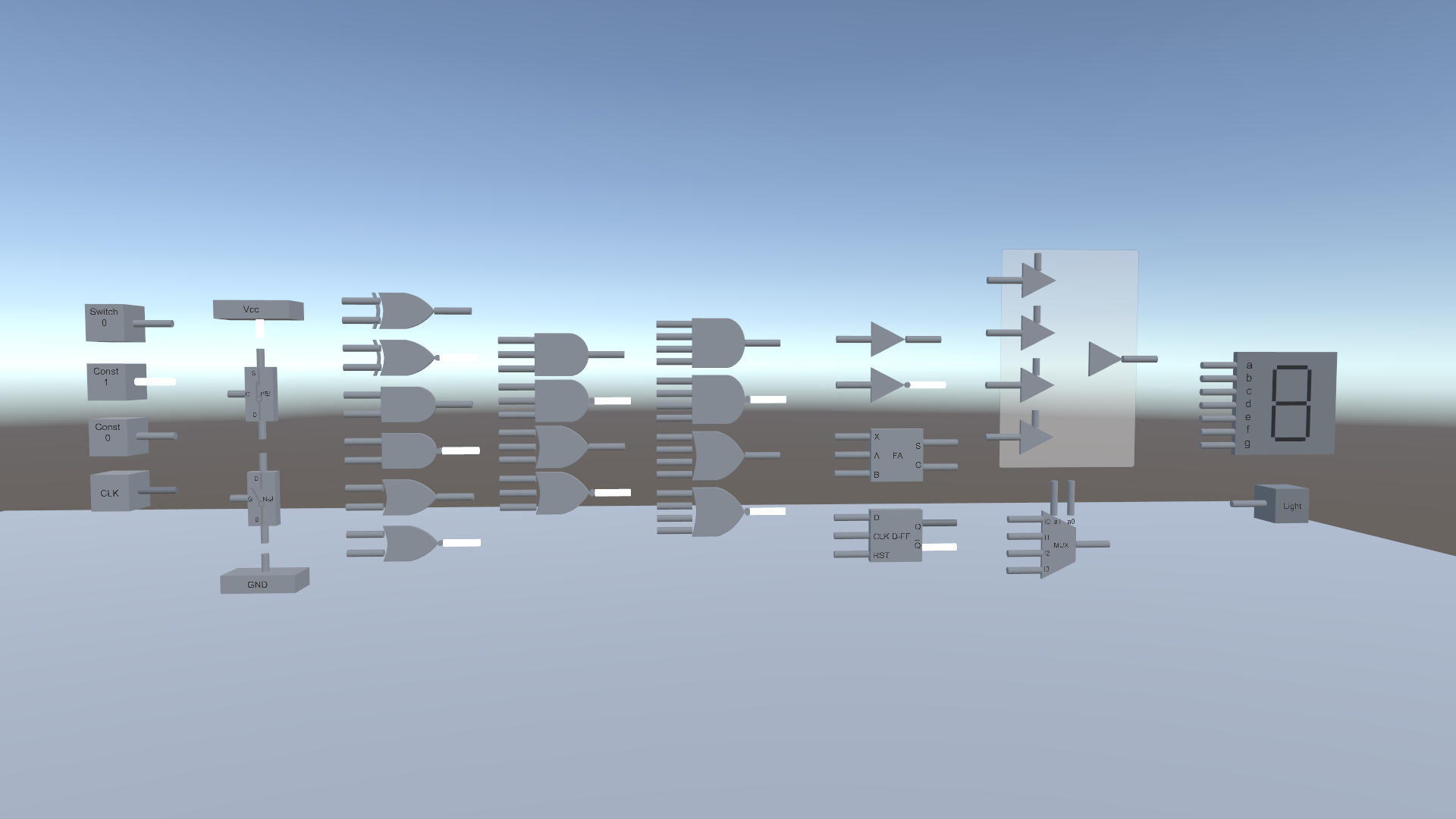

VRChatで論理回路を組むことが出来るギミックです。

同じPrefabでPC、Questワールド に両対応しています。

VCC(VRChat Create Companion)で作成しており、UdonSharp1.1.1での動作を確認しています。旧型式では動作しません。

ゲートのアウトプット側のピン（向かって右側のピン）をピックアップし、

ゲートのインプット側のピン上でドロップすることでゲートが接続できます。

接続を外したいときは、ゲートのインプット側のピンをUseしてください。

ひとつのアウトプットは、複数のインプットに接続することができますが、

ひとつのインプットには、ひとつのアウトプットしか接続することができません。

こちらのワールドで、動作をご確認いただけます。

論理回路（Logic Circuit）入門

https://vrchat.com/home/world/wrld_a3f95ae6-e25e-466c-8134-923672ecbcb3

※動画は開発中のサンプルです。

追加モジュール

・マルチプレクサ(4bit)について

　アドレス(a0, a1)により、データ(I0～I3)のいずれかが出力されます。

　以下、真理値表です。

　a1 a0 | Output

　------------

　 0 0 | I0

　 0 1 | I1

　 1 0 | I2

　 1 1 | I3

・トライステートバッファユニットについて

　元々0,1の2値でしか状態を管理していないのとワイヤードORが不可という仕様上、

　トライステートバッファをそのまま作るのは難しいのですが、

　4個のトライステートバッファの出力をワイヤードORで束ねたユニットという形で作ってみました。

　トライステートバッファのEnableがHighだと、出力への結線が有効になります。

　複数のEnableがHighの場合、それらのOR値が出力されます。

動作環境

以下の環境での動作を確認しています。

・Unity 2019.4.31f1

・VRChat SDK Base 3.1.7 + VRChat SDK Worlds 3.1.7 + UdonSharp 1.1.1

利用規約(License Agreement)

ご購入の前に、当ページで無料DL可能な利用規約（日本語）またはLicense Agreement（English）を必ずご確認ください。

更新履歴

2022/09/19 Version 1.0 リリース

2022/09/23 Version 1.1 リリース

　・サンプルシーンのBPIDを削除

　・利用規約（License Agreement）はV1.0から変更はありません

2022/10/02 Version 1.2 リリース

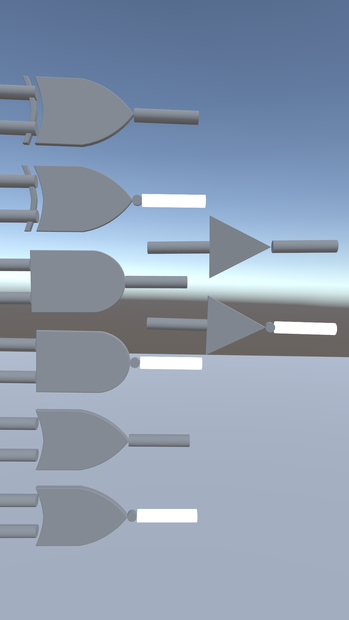

　・NOR、NAND、XNOR、BUFFERを追加

　・一部のゲート素子モデルの修正

　・マルチプレクサ(4bit)を追加

　・トライステートバッファユニットを追加

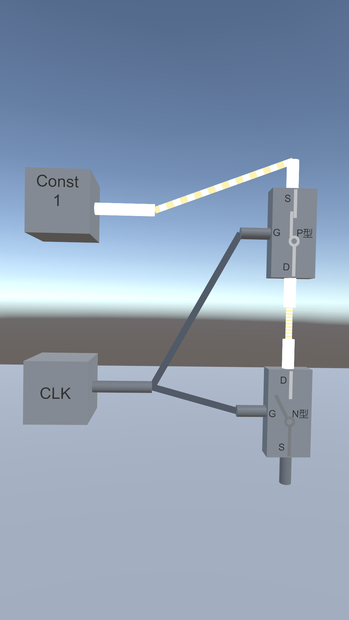

　・PMOS、NMOSを追加

　・負荷軽減のため、ゲート素子の影の描画を無効化

　・ゲート素子のUIテキストがカメラに映るよう修正

　・利用規約（License Agreement）はV1.0から変更はありません

2022/10/08 Version 1.3 リリース

　・ANDとNAND、ORとNOR、XORとXNORのUdonを統合

　・AND、ORの入力数が指定できるよう修正

　・3入力、4入力のAND、NAND、OR、NORを追加

　・Vcc(Output)、GND(Input)を追加

　・影あり、影なしのPrefabに分割

　・利用規約（License Agreement）はV1.0から変更はありません
