クランプ型パルスオキシメータDIYキット（M5StickC Plus + 心拍センサユニット使用）（STLデータ）

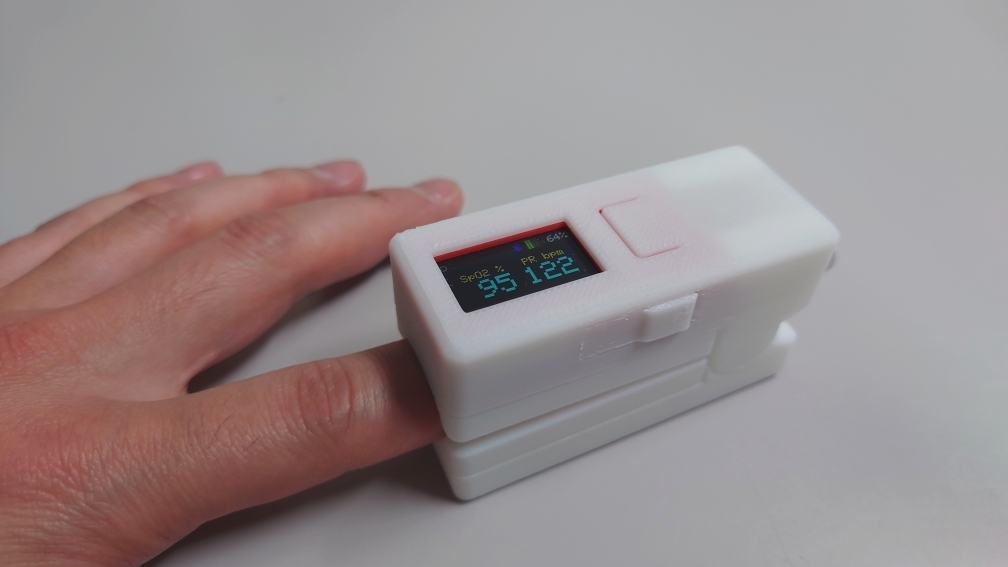

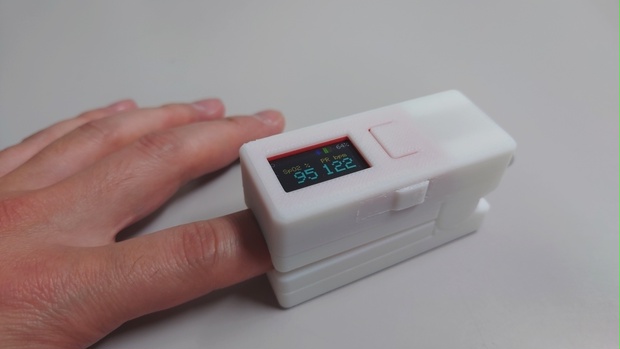

M5StickC Plusと心拍センサユニットを使用してクランプ型のパルスオキシメータを構成するための外装パーツセットです。

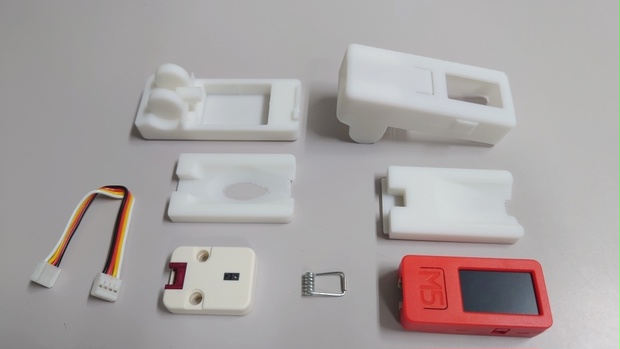

キットに含まれるのは、写真中の白い部品四つのSTLモデルデータです。

他に必要なもの（下記）もご参照ください。

組み立ては下記の記事をご参照ください。

・DIYer クランプ型パルスオキシメータを作ってみた

　http://twinklesmile.blog42.fc2.com/blog-entry-476.html

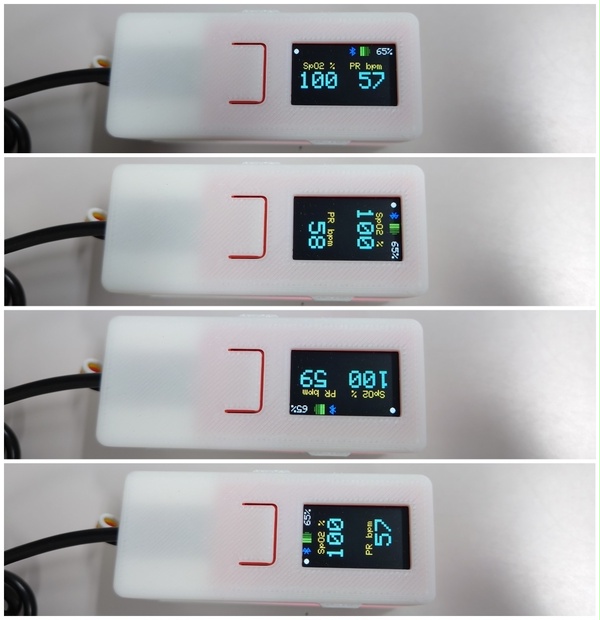

心拍センサユニットの利用にあたり、市販のパルスオキシメータのような使用感を目指したものです。

（それを保証するものではありません。）

ご自身で3Dプリントしてお使いください。

下記条件で実証済みです。

・プリンタ: UP BOX

・フィラメント: ABS

・積層ピッチ: 0.2mm

・充填: 20%

・ラフト: あり

・サポート: あり

パーツ同士の嵌め合いが渋い/緩い場合の対処の例

・渋い場合：ヤスリをかけて肉を削ぐ

・緩い場合：ホットボンドなどで肉を増す

フィット感はクッションテープを貼るなどして調整してください。

他に必要なもの

・M5StickC Plus

　https://www.switch-science.com/catalog/6470/

・M5Stack用心拍センサユニット

　https://www.switch-science.com/catalog/5695/

　Mini Heart Rate Unit (MAX30100) Pulse Oximeter

　https://m5stack-store.myshopify.com/products/mini-heart-unit

・100均クリップから取り出したねじりばね

　（写真ではセリアの木製ナチュラルピンチ　Mサイズ　36個入りを使用）

・M5StickC Plus用スケッチはGitHubで公開しています。

　https://github.com/komix-DIYer/M5StickCPlus_Pulseoximeter_Cramp

利用規約

本データを入手した時点で、本利用規約に同意したものとします。

・本利用規約の内容は変更される場合があり、常に最新のものが適用されます。

・本データの著作権はkomixに帰属します。

・著作者は、本データの利用により発生したいかなる損害に対しても一切の責任を負いません。

・本データの改変は可能です。

・改変の有無や有償無償に関わらず、本データの再配布を禁止します。
