NosPiDAC MAX CASE&DAC Case 3Dデータ

じんそん様製 NosPiDAC MAX用CASEの

stlデータです。

Raspberry Pi 3 Model B+　に対応したケースです。

データ

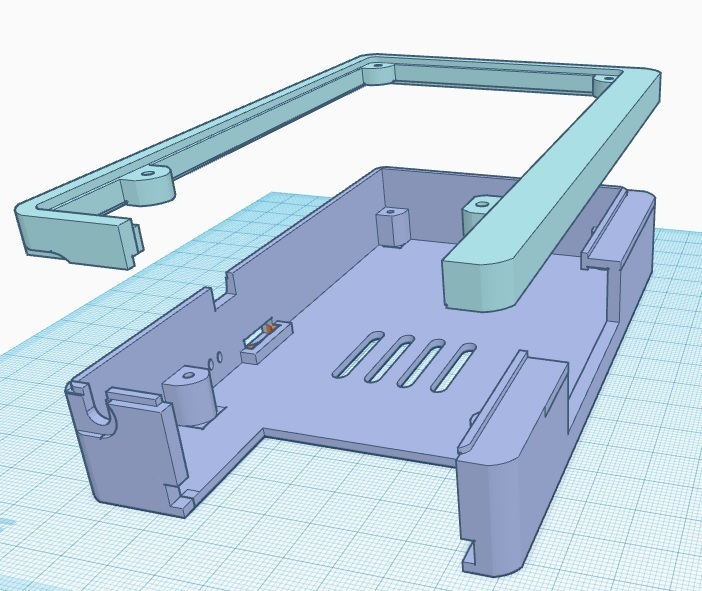

1 NosPiDAC MAX Case 3B_1.stl Case下側

2 NosPiDAC MAX Case 3B_2.stl Case上側

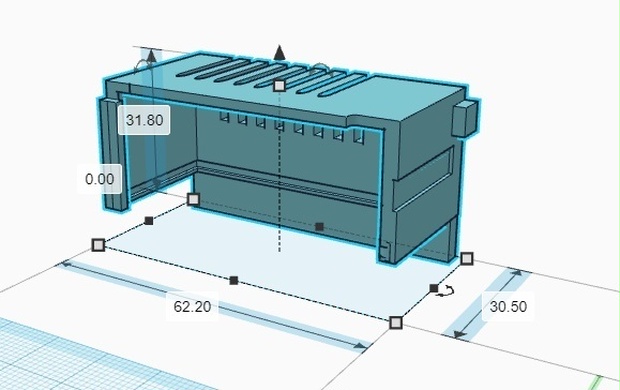

3 MAX DAC_CASE.stl DACコンテナ

4 MAX DAC_CASE_Nutube.stl DACコンテナ Nutube用

※アクリル板47mm×18mm×2mmを両面テープや接着を行ってください。

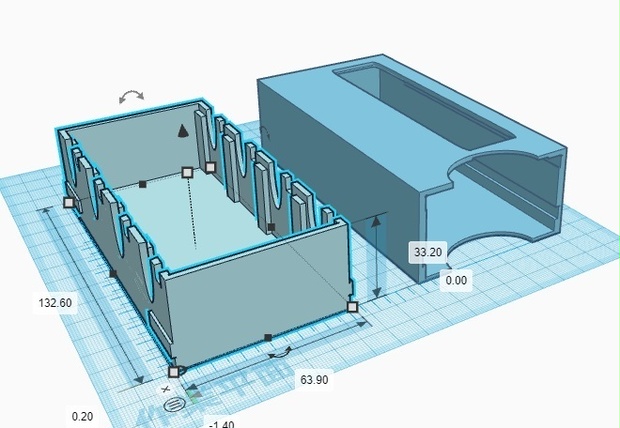

5 MAX DAC StoregeBOX.stl DACコンテナの収納箱

6 MAX DAC StoregeBOX Cover.stl DACコンテナの収納箱のCover

StorageBOX CoverはDACコンテナをDAC StoregeBOXに入れ

引き出しのように使われる方向けのおまけデータです。

下記製品は、ご用意ください。

・スペーサー：M2.6 両メネジスペーサー　長さ11mm 　4本

・ネジ　M2.6×10mm 4本　（下側）

・ネジ　M2.6×15mm 4本　（上ふた側）

　※ネジに関してはスペーサーが止まる長さをお選びください。

・アクリル板47mm×18mm×2mm　　1枚

　※上ふたは、じんそんさんの付属のカバー基板を使用します。

注意事項

※注意事項 本製品を使って生じた火災・感電・火傷など、

利用者にいかなる損害・被害が生じても当方は一切の責任を負いませんのでご了承ください。

また、本データの書作権は放棄していません。 3Dプリンタで出力した製品の販売は禁じます。
