【HaritoraX1.0 1.1 1.1B用】LAN端子ガード Ver1.03

Ver.1.00 公開

Ver.1.01 サブユニット用の部品を改良。さらに押しに強くなりました。

Ver1.02 ケーブルフック付 サブユニットを公開。ケーブルの引っ張りに対して強力な保護が可能になりました。フック無しも引き続き同梱しておりますが、フック付タイプを使われることを推奨いたします。

Ver1.03 ケーブルフック付 メインユニットを公開。サブユニット用のフックを流用してあります。フック無しも引き続き同梱していますが、フック付タイプを使われることを推奨いたします。

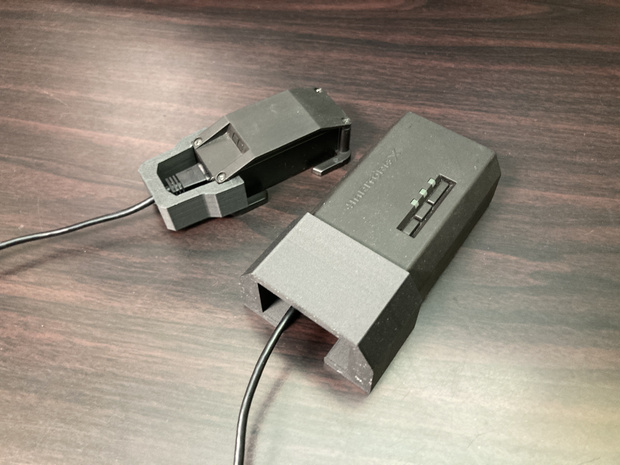

HaritoraXの端子をしっかりガード

HaritoraXのLAN端子をガードする部品です。自重による破損の防止や、ケーブルを引っかけた際の横方向にかかる端子の負荷を軽減できます。

VR睡眠や、激しい運動をする際の端子保護にご活用できます。

簡単に取付でき、センサーとの干渉もありません。

基本的にはSTLデータでの配布となります。3Dプリンタで印刷してください。

腰トラ,肘トラにも対応を確認しています。

※この部品はファンメイドであり、HaritoraX公式のものではありません。

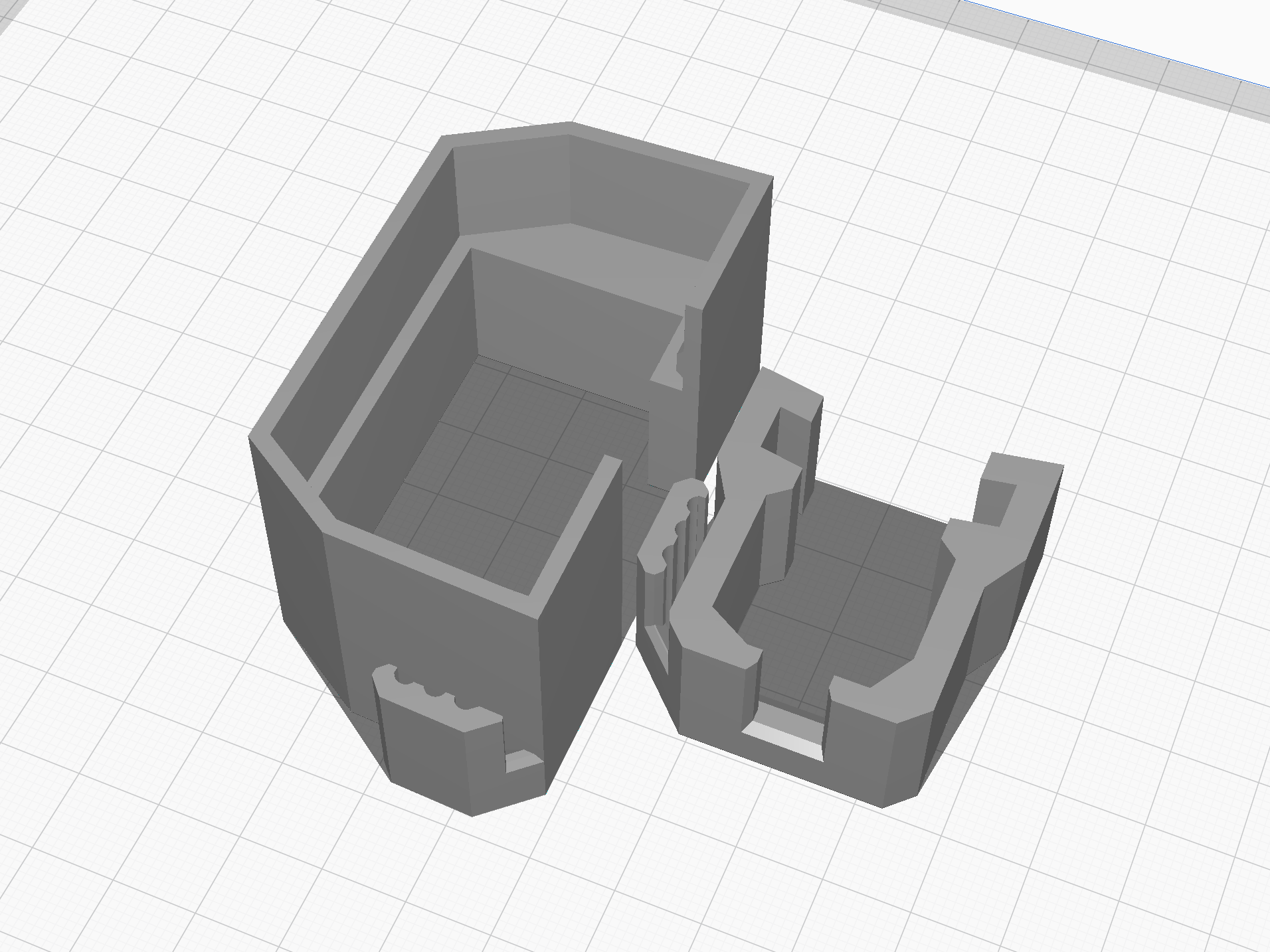

STLデータについて

PLAフィラメントを用いた印刷でテストしています。

印刷する際は、サポートが立たないようにモデルの向きを変えて印刷してください。

随時改良したいと思っていますので、もし印刷しても取付できなかった場合は、メッセージにてその旨ご報告頂けると助かります。

ご使用上の注意

本部品と本体デバイスの擦りにより、擦り傷などが残るかもしれません。マスキングテープ等で保護することでオススメいたします。気になる場合は本製品のご利用をお控えください。

また、取り付けの際に端子を壊さないように十分ご注意ください。

高温の場所に放置しないようにご注意ください。

2022/01出荷のHaritoraXにて取付を確認しています。

使い方は以下の動画をご確認ください。

https://www.youtube.com/watch?v=gPsL_mnTuTU

https://www.youtube.com/watch?v=UZnMDqy7JHI

メインユニット用部品について

LANケーブルだけではなくType-Cケーブルも保護できます。

あえて少し緩めに設計してあります。きつめに取り付けたい場合は、マスキングテープなどで厚みを調整してください。

サブユニット用部品について

端子部分がLANケーブルの場合、本部品と干渉して取付できないかもしれません。無理に取付ないようにご注意ください。

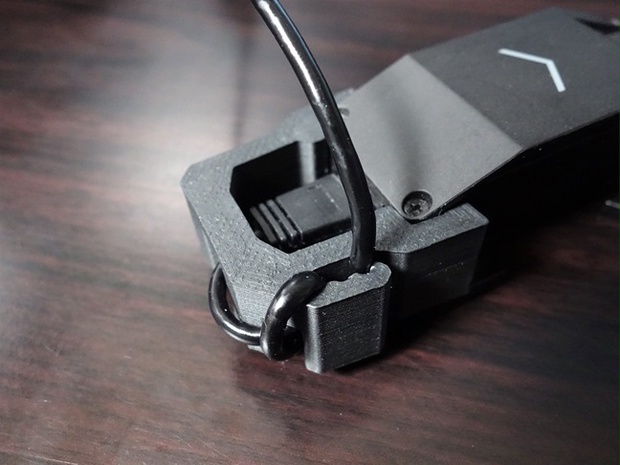

※ケーブルフック付タイプについて

ケーブルが通しづらい場合は、フックを優しく引っ張り広げてケーブルを通してください。

ケーブルを巻く都合上、LANが断線しやすいかもしれません。ケーブルより端子の保護を優先する設計ですので、ご理解の上ご利用ください。

フックにご使用されるケーブルは、HaritoraX同梱のLANケーブルと同等品を推奨しています。

データ利用の規約

当STLデータの改変は自由ですが、改変後のデータの著作権もTAROUに帰属します。

本モデルの改変有無に関わらず、再配布,商用は不可となります。

ただし、本モデルを印刷し、友人等に無償で提供することは自由です。

また、本モデルを取り付けて使用した場合などの収益化は自由です。

本モデルで万が一怪我や、デバイスの故障が発生しても制作者は責任は負いません。
