コンパクトエンクロージャー（仮）試作

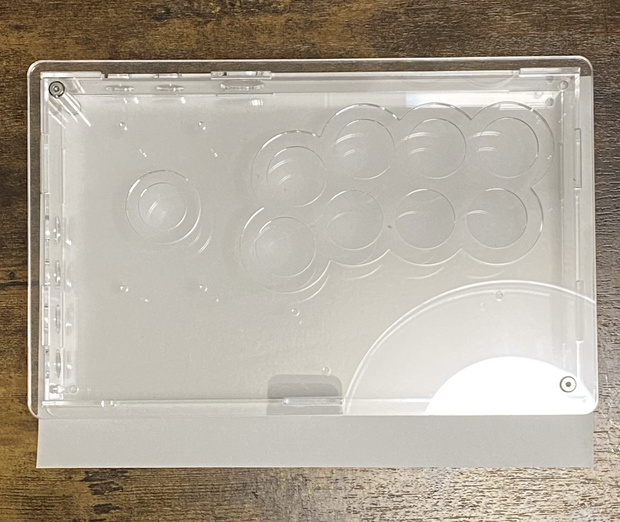

A4サイズのコンパクトなアケコンケースです。

レーザーカット時に溶けてしまう量や嵌合溝のサイズを確認する為に少量製造した物です。

設計テーマは小型化と製造費用ローコスト化による手に取りやすい製品作り。

ケース内部高は40mm、A4サイズの天板に30mmのボタンをVレイアウトで8個取り付けできる仕様です。

レバーは三和電子JLF、ボタンは三和電子コネクタ式、Qanba GRAVITY、GamerFinger、が仕様できます。

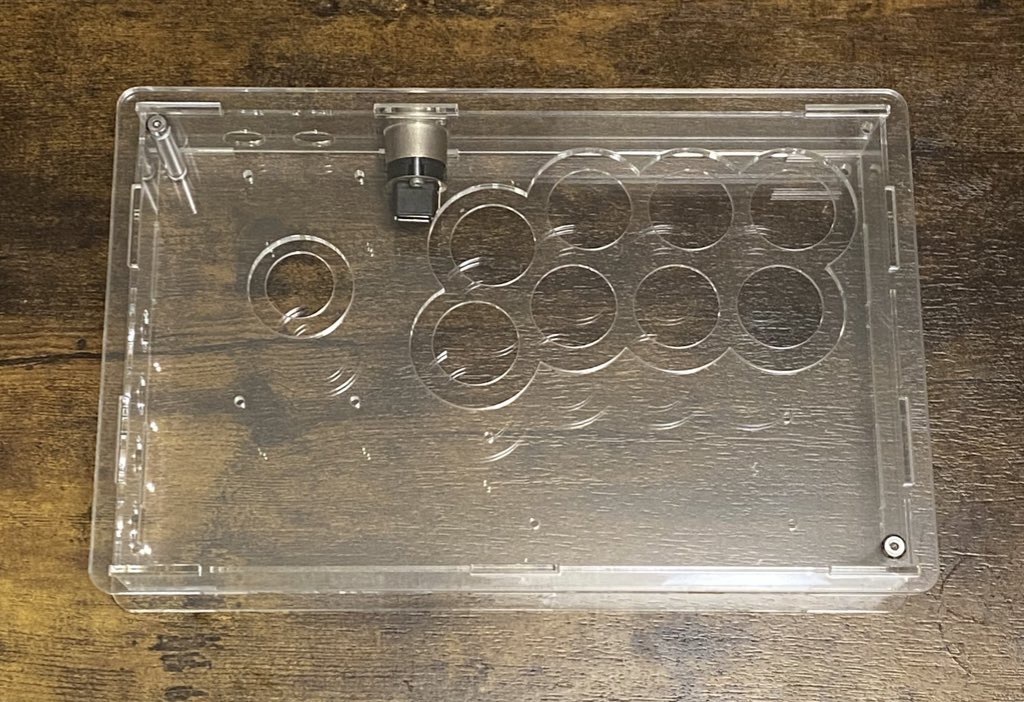

USB端子穴はノイトリックマウントでNAUSB-W、Brookブレイクアウトボードに対応します。

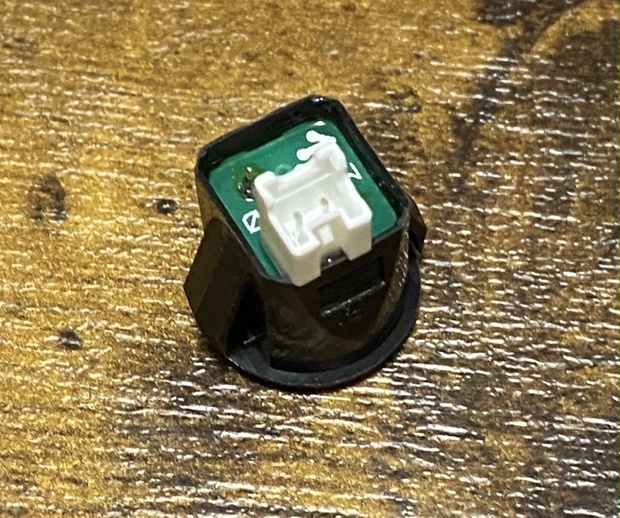

サブボタンは専用の物が6個付属します。

コンパクトでクリック感があり、スペックの上では三和電子のボタンスイッチに近い耐久性を持ったボタンです。

接続方法は三和電子コネクタ式と同じですので、必要に応じてファストン端子からの変換ハーネス68CAU-G、68CAU-Hを6本ご用意ください。

配線は自作の他、ファイティングボードケーブルが使用できます。

WFBマウンター、UP5マウンターを使用する場合、ケーブルが底板に干渉する為、ケーブルをしつけてから取付を行う必要があります。

天板のイラストシートテンプレートは購入後、履歴画面からダウンロードが可能です。

テンプレート内にボタンマーカーとサンプルアートを収録しています。

フォーマットはPSDなので、PhotoshopやGIMPなどで編集してご使用ください。

近年の主流の逆を行くコンパクトなケースですが、PCの横に置いて置いたり、小さなスペースで使用したいするには良いサイズ感。

ですが、パーツはフルサイズと同様の物が使用できる本格派。

シャフト着脱式レバーを使用すれば本棚に立てて収納することも可能な使い勝手の良さがセールスポイントになります。

単純に「小さい物が好き！」といった方にもお進めしたい一台になっています。

ご注意

試作機の為、将来予告なく設計変更を行った製品が販売される場合があります。

※その分、今回は販売価格を抑えております。

組み立てには六角レンチと5.5mm（M3）ナットが締められるレンチかソケットドライバーが必要です。

コントローラーとして使用するには別途制御基板やレバー、ボタンなどの入力デバイス、USB端子、配線を購入し組み立てる必要があります。

標準的な印刷機ではCMYKテンプレート、コンビニコピー機印刷ではRGBテンプレートの使用がおススメです。

取付け確認済みレバー、ボタン

レバー

　三和電子 JLFレバー（鉄板付き）

　Sanjuks V3

ボタン（30mm）

　三和電子コネクタ式ボタン

　GamerFinger

　Qanba GRAVITY

　PUNK WORKSHOP Mchanical Button

※24mmボタンは仕様できません。

　サブボタン用に専用の小型ボタンが6個付属します
