Spressenseケース（拡張ボード / Mic&LCD KIT / カメラボード用、STLデータ）

Spresenseの拡張ボード、Mic&LCD KIT、カメラボードの各基板用のケースです。

ケースと言っても、基板を完全に覆うものではなく、金属部分の露出（触れやすさ）を抑え、各基板の保持を良くするものです。

各基板はスイッチサイエンスのラインナップ（下記URL）で確認できます。

https://www.switch-science.com/catalog/list/776/

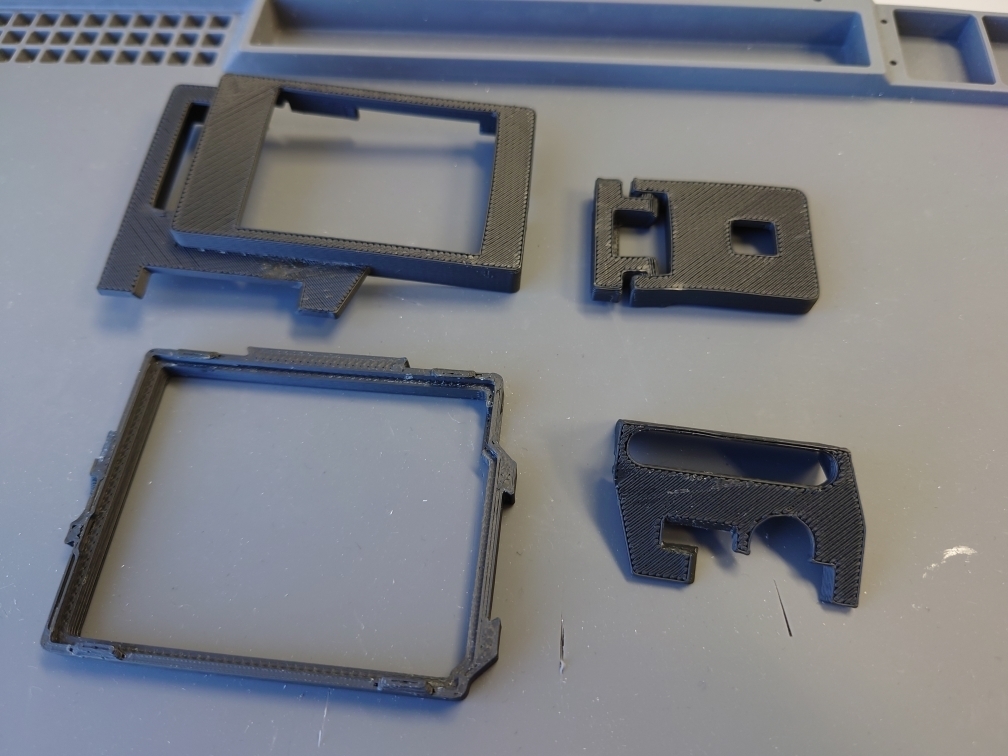

商品に含まれるのはSTLモデルデータ4点です。

ご自身で3Dプリントしてお使いください。

下記条件で実証済みです。

・プリンタ: UP BOX

・フィラメント: ABS

・積層ピッチ: 0.2mm

・充填: 15%

・オーバーハング： 45°

・ラフト: あり

・サポート: あり

3Dプリントの具合により、基板とケースの嵌め合いが渋い場合には、干渉部分をカッターやヤスリで削って調整してください。

特徴

・下記記事もご参照ください。

　http://twinklesmile.blog42.fc2.com/blog-entry-402.html

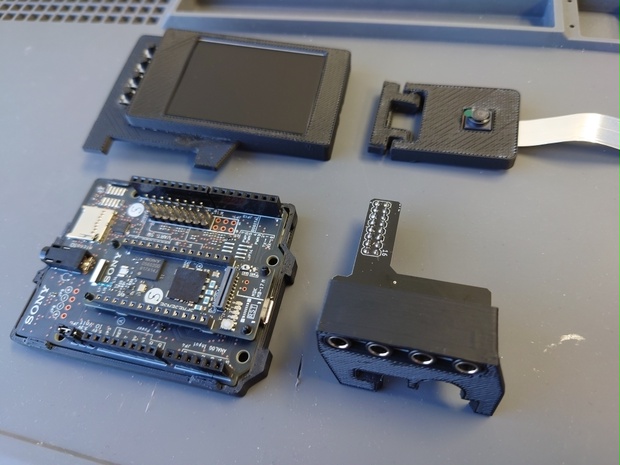

・各ケースは、工具を使うことなく、嵌め込むだけで各基板に装着できます。

・カメラボードは、アングルが一軸である程度自由に可動しつつ、無秩序な動きを制限してFFCへの負荷を抑制します。

・USBケーブルは、カメラケース下部を通してメインボードへ接続可能です。

・メインボードとピンヘッダのみで接続・固定されているLDC基板・マイク基板を、各ケース同士の嵌め込みにより保持します。

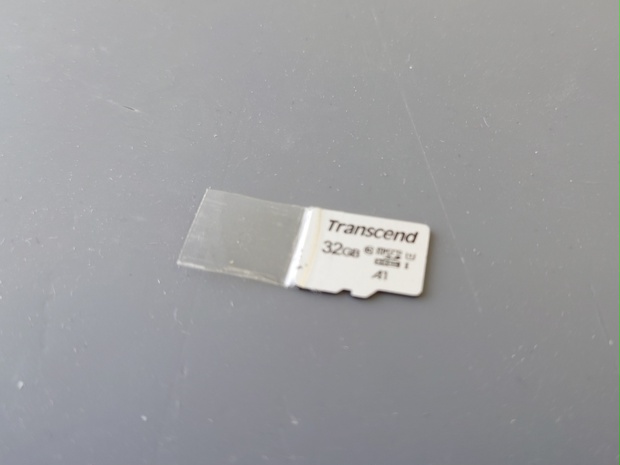

・拡張ボードのmicroSDカードスロットはプッシュで取り出しできないため、ケース装着状態では掴むことすらできません。そこで、microSDカードにテープなどでストラップを付けておくと良いです。

利用規約

本データを入手した時点で、本利用規約に同意したものとします。

・本利用規約の内容は変更される場合があり、常に最新のものが適用されます。

・本データの著作権はkomixに帰属します。

・著作者は、本データの利用により発生したいかなる損害に対しても一切の責任を負いません。

・本データの改変は可能です。

・改変の有無や有償無償に関わらず、本データの再配布を禁止します。
