「Unityエディタ拡張」VRC_MeshGeneratorForShader

大量のパーティクルをシェーダーで扱ったり、メッシュを複製してシェーダーで扱ったりできる

サムネの画像1枚目はサンプルの画像です。

サンプルは、1m間隔で、100x100x100個のポリゴンが並べられています。

VRChatのシェーダーのために、次に示すメッシュを生成するUnityエディタ拡張です

・GPUパーティクル用のpoint polygonメッシュ

・元となるメッシュを複製して1つのShaderで扱えるメッシュ

・Bounceが設定されたメッシュ

https://github.com/Yumuru/VRC_MeshGeneratorForShader

導入

boothからダウンロードしたzipファイル内部のフォルダ内のunitypackageをインポート

もしくは

Packages/manifest.jsonのdependenciesに次の行を挿入

"vrc_meshgenerator_for_shader": "https://github.com/Yumuru/VRC_MeshGeneratorForShader.git"

使用法

Unity上部メニューの

Editor/MeshGenerator

より、エディタ画面が開く。

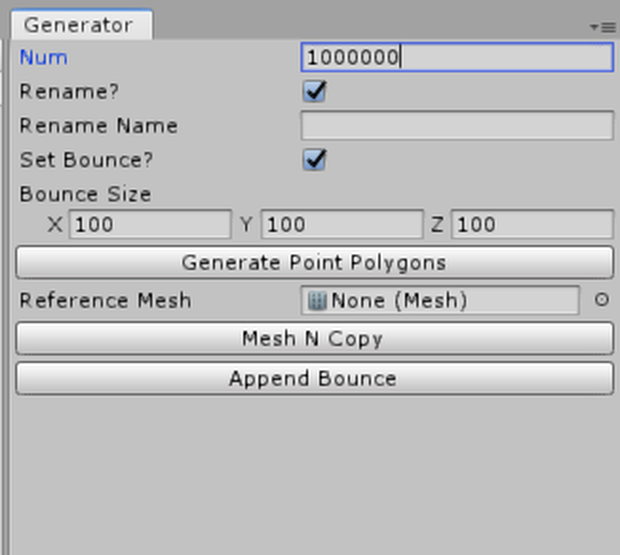

エディタ画面上、

・Num は Point Polygonの数または、複製するメッシュの数

・Rename? は 生成するメッシュの名前を設定するかどうか。特に、メッシュを複製するときに使う。

・Rename Name はメッシュの名前を指定

・Set Bounce? は Bounceの設定

・Bounce Size は Bounceのサイズの指定

・ボタン Generate Point Polygons は Point Polygonメッシュを生成する

・ボタン Mesh N Copy は 元となるメッシュを複製したメッシュを生成する

・ボタン Append Bounce は 元となるメッシュにBounceを加えたメッシュをを生成する

生成されるメッシュについて

生成されたメッシュのpoint polygonや複製されたポリゴンは、0から(指定した数-1)までのidを持つ。このidは texcoord の z座標に指定されている。

生成されたメッシュは、Projectビューで開かれているディレクトリに保存される。

生成されたメッシュのファイルサイズそれ自体はとても大きくなることも多いですが、ビルドしたときには圧縮されて小さくなるなどします。

シェーダーのテンプレートについて

Shader Tempalte フォルダ内には、

・GPUパーティクルのテンプレートシェーダーテンプレート

・複製したメッシュをSurfaceシェーダで扱うシェーダーテンプレート

・複製したメッシュをUnlitシェーダで扱うシェーダーテンプレート

がある

また、GPUパーティクルのシェーダーテンプレートと複製したメッシュをUnlitシェーダーで扱うシェーダーテンプレートでは、instanceN 定数を1から31の範囲で指定し、geometryシェーダーによって生成されたメッシュの数を更に指定した数倍にすることができる。

Shader Template フォルダ内の、ScriptTemplatesフォルダを自分のプロジェクトのAssets直下に置くと、次回Unity起動時からはProjectビューの右クリックのShaderメニューよりテンプレートを元にしたシェーダーを生成できる。

その他

再配布禁止、使用は自己責任、著作権表記とか要らない、営利非営利問わない。

Twitter : https://twitter.com/Yumuru_n
