「M5Stack用心拍センサユニット」指クランプ化キット（STLデータ）

M5Stack用心拍センサユニットを無加工で指クランプ化する追加パーツセットです。

https://www.switch-science.com/catalog/5695/

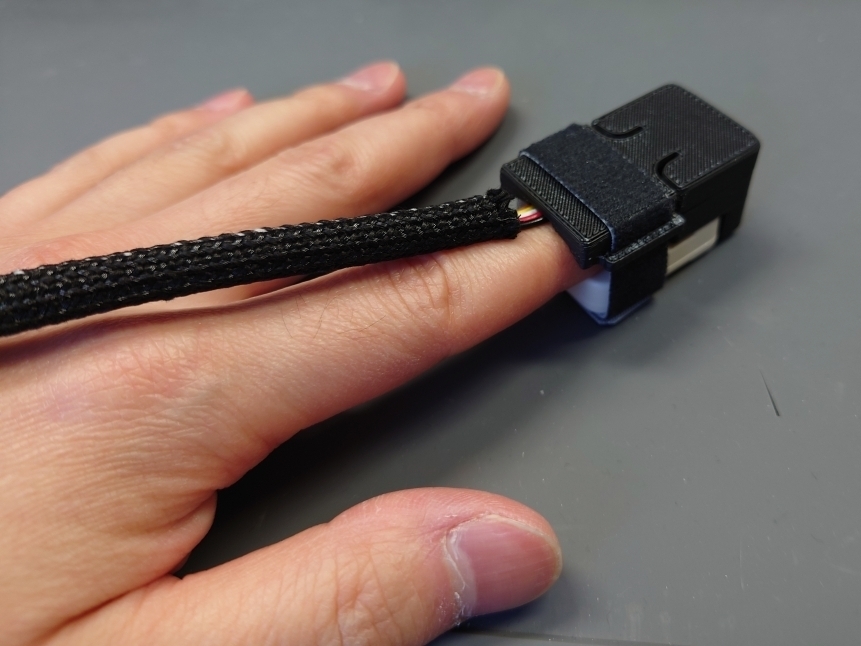

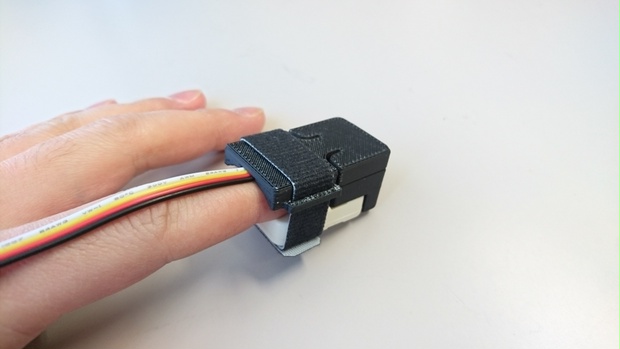

キットに含まれるのは、写真中の黒いブロック状の部品二つのSTLモデルデータと、組み立て方の説明書（PDFファイル）です。

他に必要なもの（下記）もご参照ください。

上記センサを指クランプにすることで、ある程度

・固定を気にせず手指を動かせる、

・指腹に対するセンサの接触を安定させる、

・センサ周辺を被覆し、爪側を黒背景とすることで、反射式の上記センサの動作環境をケアする、

などの効果を期待するものです。

（それを保証するものではありません。）

ご自身で3Dプリントしてお使いください。

下記条件で実証済みです。

・プリンタ: UP BOX

・フィラメント: ABS

・積層ピッチ: 0.2mm

・充填: 20%

・ラフト: あり

・サポート: あり

パーツ同士の嵌め合いが渋い/緩い場合の対処の例

・渋い場合：ヤスリをかけて肉を削ぐ

・緩い場合：ホットボンドなどで肉を増す

ワンサイズのため、フィット感は人によって異なります。

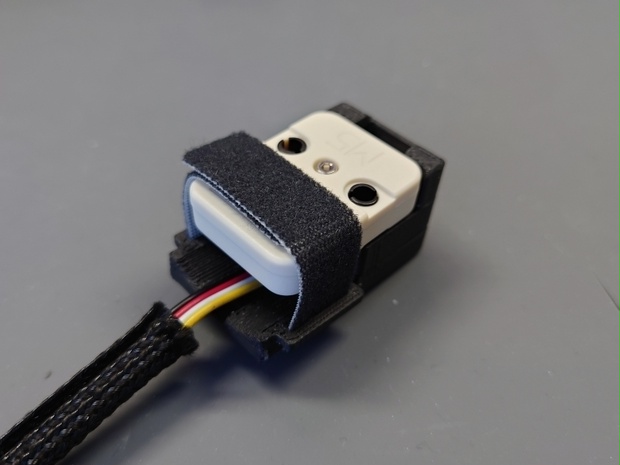

下記マジックテープのバンドで締め付けたり、内側にクッションテープを貼ったりなどして調節してください。

https://www.amazon.co.jp/dp/B001VNTYZW

他に必要なもの

・M5Stack用心拍センサユニット

　https://www.switch-science.com/catalog/5695/

　Mini Heart Rate Unit (MAX30100) Pulse Oximeter

　https://m5stack-store.myshopify.com/products/mini-heart-unit

・レゴテクニックのピン（2本）

　M5Stack FIREなどに付属

　https://www.switch-science.com/catalog/3953/

・マジックテープ（薄型、幅10mm）

　サンワサプライ CA-MF6BK

　Sanwa: https://www.sanwa.co.jp/product/syohin.asp?code=CA-MF6BK

　Amazon: https://www.amazon.co.jp/dp/B000SXOBG8

※動作には I2C インタフェースを備えた MCU 等が必要です。

　M5Stack FIRE で動作検証しています。

　https://www.switch-science.com/catalog/3953/

　Arduino スケッチはgithubで公開しています。

　https://github.com/komix-DIYer/M5Fire_HRSpO2

利用規約

本データを入手した時点で、本利用規約に同意したものとします。

・本利用規約の内容は変更される場合があり、常に最新のものが適用されます。

・本データの著作権はkomixに帰属します。

・著作者は、本データの利用により発生したいかなる損害に対しても一切の責任を負いません。

・本データの改変は可能です。

・改変の有無や有償無償に関わらず、本データの再配布を禁止します。
