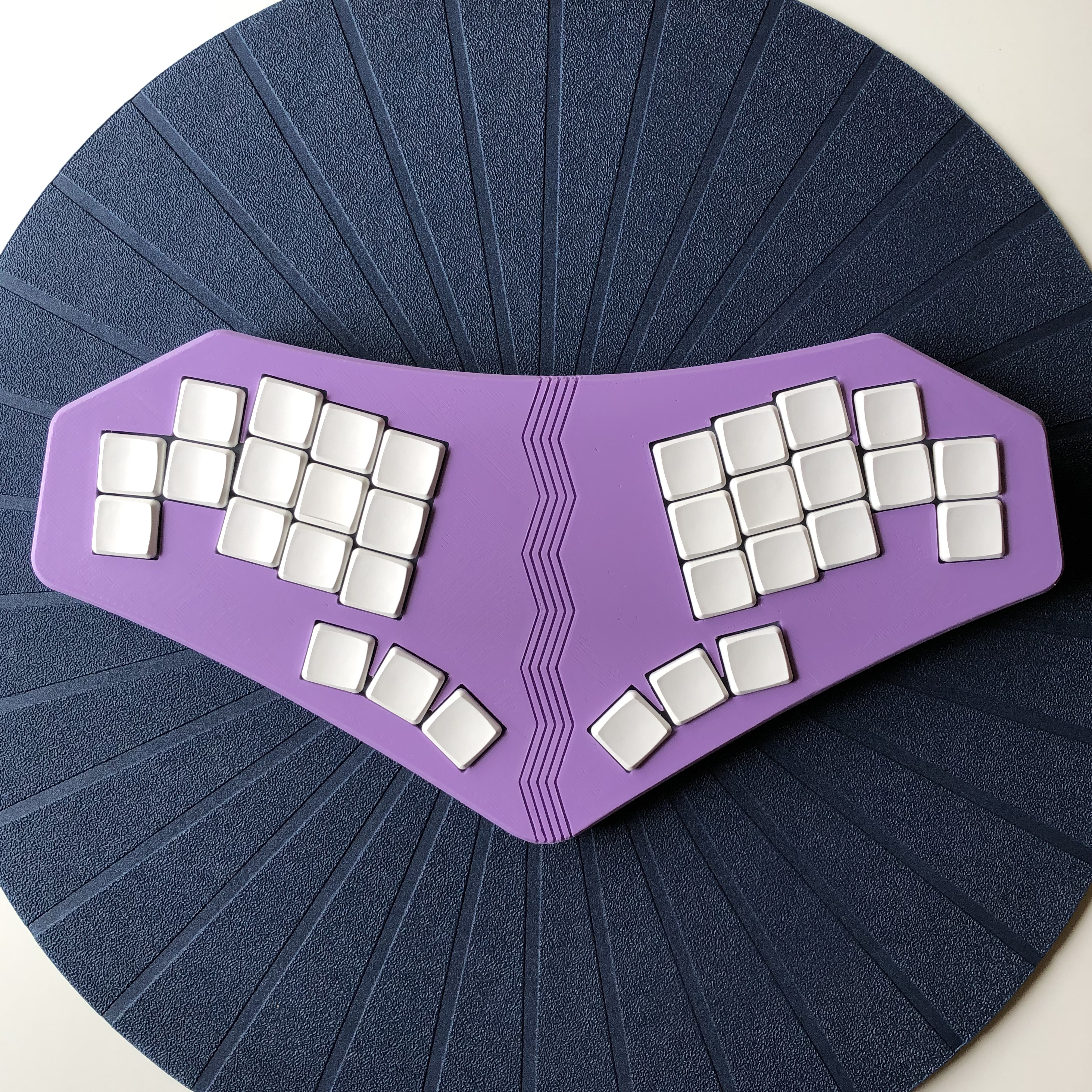

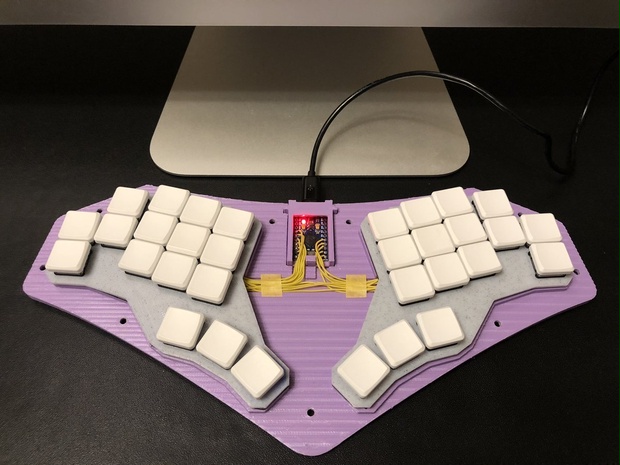

ZigZag32 aka “せまのすけ”: Original Mechanical Keyboard Case & Plate

一体型変則カラムスタッガードキーボード「ZigZag32（せまのすけ）」のケースとスイッチプレートのデータです。

・ケースの横幅：約290mm

・Chocスイッチ用（17 x 18mmピッチ）

・ボトムはウェイトの収納スペースがあります

・チルト角4度

・top.stlにはプリント時の反りのリスクを減らすために、親指部分と中指列と薬指列の間に薄いサポートをつけています。組み立て時にカットしてください

・STL形式のファイル一式とFusion 360のネイティブ形式の書類が入っています

ケースの組み立てに関してご不明な点がございましたら、@ngmdesign（https://twitter.com/ngmdesign）宛にお気軽にご連絡ご質問ください。

ネジ類

M3のネジ（長さ6mm）とインサートナットをご用意ください。

対応商品例：

・M3ステンレス製　低頭小ネジ　ULA-0306

https://wilco.jp/products/U/ULA.html#page2

・インサートナット（3mm× 5mm× 5mm）

https://www.amazon.co.jp/dp/B019I147QE/?coliid=I2PD72M9UH80G&colid=2AH5F0F2HMVT5&psc=1&ref_=lv_ov_lig_dp_it

ガスケット

スイッチプレートの裏面にはセリアの「A4 EVAクラフトボード 厚さ：1.5mm」などをカットして貼っていただけるといい感じになると思います。

PJ-320をホルダに格納した際に微妙な隙間ができます。その部分にも上記のEVAシートを2つ折りにして詰めていただくと程よく固定できると思います。

参考記事：

A4 EVAクラフトボード 厚さ：1.5mm

https://iemonocatalog.com/eva-craft-board-itemlist/)

開発をご支援いただけると幸いです🙇‍♂️

キーボード開発：Amazon wish list

https://www.amazon.jp/hz/wishlist/ls/2AH5F0F2HMVT5

License

designed by NGM

licensed under theCreative Commons - Attribution - Non-Commerciallicense.
